Savonius垂直轴风力发电机组结构设计

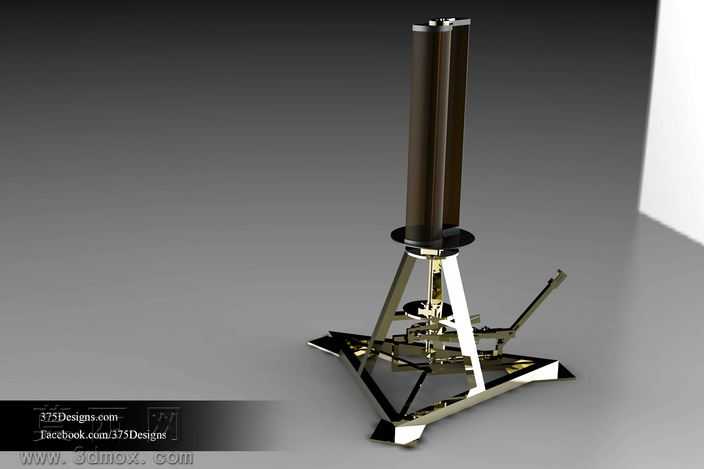

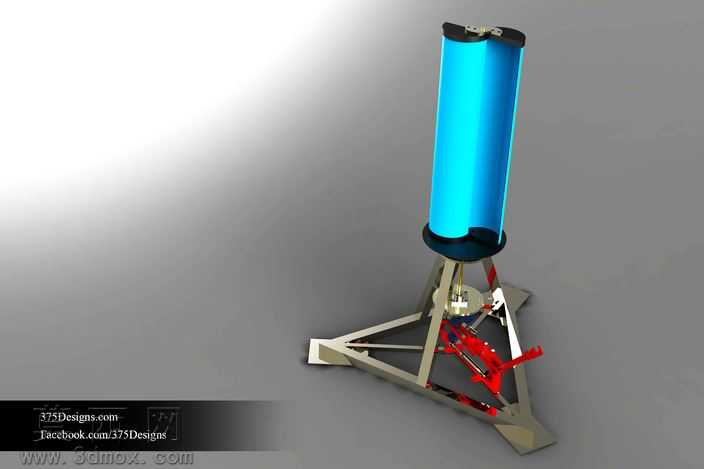

本作品为Savonius结构垂直轴风力发电机组的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配逻辑完成配合约束，可直接用于结构验证与方案演示。模型主体分为风轮捕能模块、传动支撑模块、机架固定模块三个核心部分，风轮部分采用双S型纵轴叶片结构，叶片材质设定为哑光深棕复合板材，表面做哑光磨砂质感处理，还原复合材料叶片的真实视觉效果，叶片上下端设置圆形挡流板，减少气流从叶片端部逸散，提升风能捕获效率。支撑传动部分采用金属桁架式结构，支架材质设定为抛光不锈钢，通过渲染参数调整还原金属表面的高光反射与冷冽质感，内部集成传动转轴、增速齿轮组与发电模块，所有传动部件均做了装配干涉检查，确保转动路径无卡顿，可实现风轮转动带动内部发电组件运转的动作模拟。底部机架采用三角支撑式结构，三个支脚向外延伸形成稳定支撑面，底部设置安装定位孔，可适配不同场景的固定安装需求，机架表面做金属镀铬质感处理，棱角处做倒角优化，避免应力集中的同时提升视觉精致度。设计过程中针对Savonius风轮的低风速启动特性做了结构优化，调整了叶片的曲面弧度与重叠比例，降低启动风速阈值，适配压缩空气气动应用场景的动力需求，整体模型完成后通过场景渲染添加了柔和的环境光影，在灰色渐变背景下突出设备的金属质感与结构层次，所有零部件均可单独导出用于工程出图或3D打印验证，完整还原了垂直轴风力发电机组的结构逻辑与功能特性。
