艾美加100兆Zip外置磁盘驱动器结构

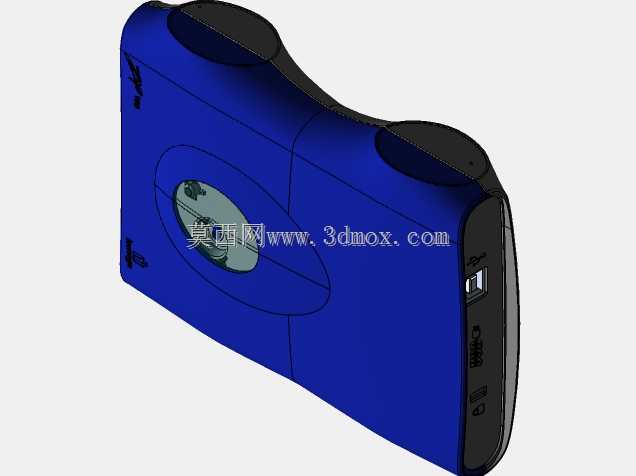

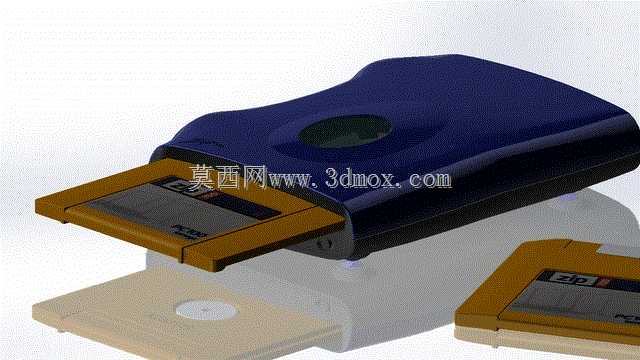

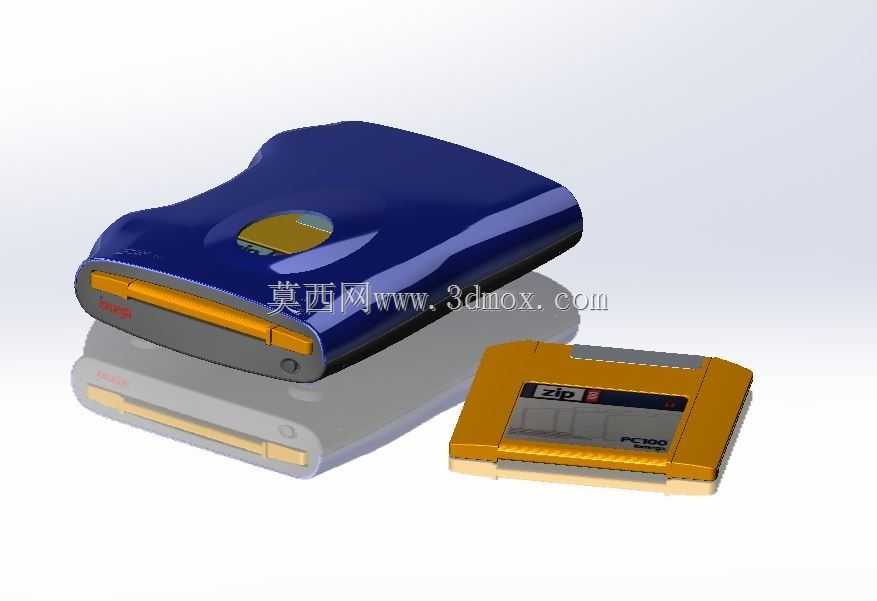

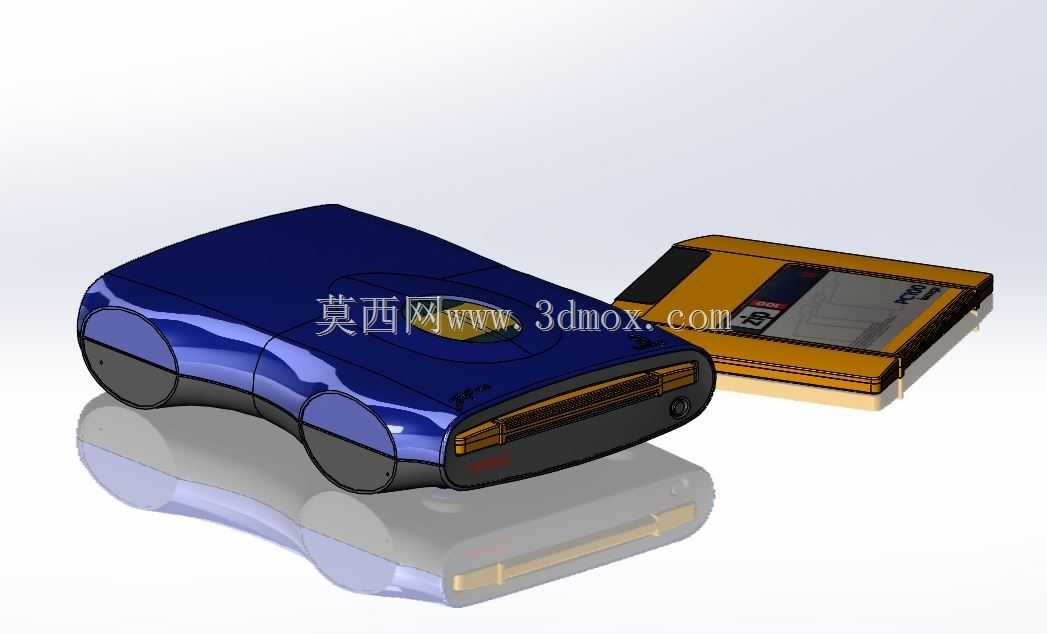

　　这款外置磁存储驱动器的结构设计，围绕桌面端离线数据读写的核心需求展开，整机采用卧式放置的壳体布局，上壳为曲面过渡的深蓝色注塑结构，顶面预留圆形状态观察窗，可直观查看内部盘片运转与磁头动作状态，前端弹出式盘片托架采用抽拉式导向结构，托架边缘做了倒角导向处理，盘片插入时可自动对位，避免插偏导致的磁头刮伤或盘片卡滞。从安装边界来看，整机底面为平整支撑面，四角预留防滑胶垫安装位，放置在常规办公桌面时不会出现滑动，机身后侧预留数据接口与电源接口的安装槽位，接口位置做了内凹处理，可避免线缆插接时的外力直接作用在接口焊盘上，提升接口连接可靠性。功能设计层面，驱动器内部集成磁头读写组件、盘片驱动主轴、弹出机构与控制电路板，

　　主轴采用径向跳动公差控制在微米级的精密支撑结构，保证盘片高速旋转时的盘面稳定性，降低读写误码率；磁头驱动组件采用直线导向结构，可沿盘片径向做精准步进移动，实现不同磁道的数据读写；弹出机构采用杠杆式机械结构，配合电磁锁止装置，读写状态下自动锁止盘片托架，避免误触弹出导致的数据损坏，读写完成后解锁即可弹出盘片。从应用场景来看，这类驱动器曾广泛用于小体量数据的离线存储、跨设备数据传输，在移动存储介质普及前，是工程图纸、文档资料跨设备转移的核心载体，其结构设计充分考虑了桌面使用的操作便利性，盘片插入方向做了防呆设计，反向插入时无法推入托架，避免用户误操作损坏设备。建模过程中对壳体的曲面分型线做了精准还原，上壳与下壳的配合止口、

　　按键位置的卡扣结构都做了细节呈现，内部的磁头组件、主轴结构、托架导向槽的尺寸都参照实物比例还原，可用于老式计算机外设的结构展示、复古数码产品的结构参考，也可作为磁存储设备原理演示的三维可视化载体，帮助从业者理解早期外置存储设备的机械结构逻辑与设计思路。
