轴向杆件位移变形静力学仿真分析

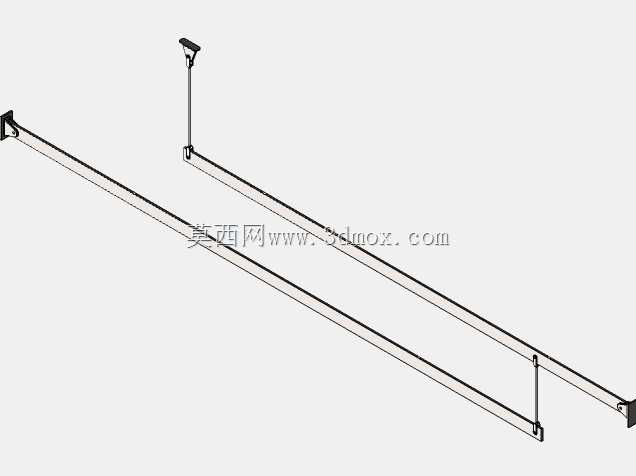

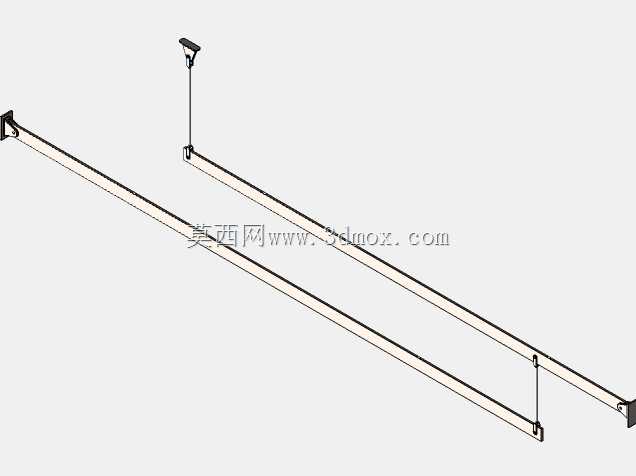

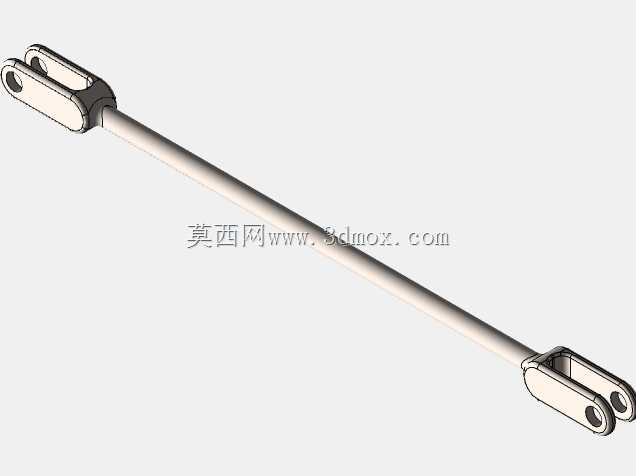

　　这套杆件结构的静力学位移分析模型，核心面向材料力学课程中轴向拉压构件的变形校核场景，对应工程里常见的细长承力杆、连接拉杆、支架横担类零件的受力验算需求。日常做非标设备框架设计、通讯架设支撑杆件选型、小型工装承力梁校核时，经常会遇到两端约束、中间受载的双段平行杆件结构，仅凭经验估算挠度和轴向变形很容易忽略约束端的应力集中，或是误判两段杆件之间竖直接杆的传力路径，最终导致装配后杆件出现肉眼可见的弯曲偏移，影响末端安装件的定位精度。建模阶段先按照杆件的实际装配关系拆分几何特征，两根水平长杆保持平行布置，竖直接杆垂直连接上下两根水平杆的对应点位，上端水平杆的左端设置锥形加载端头，用来模拟集中力施加的作用点，

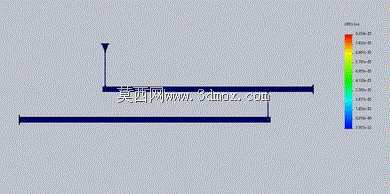

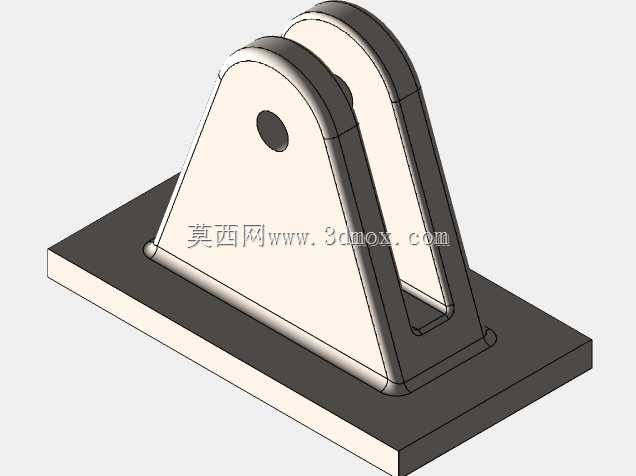

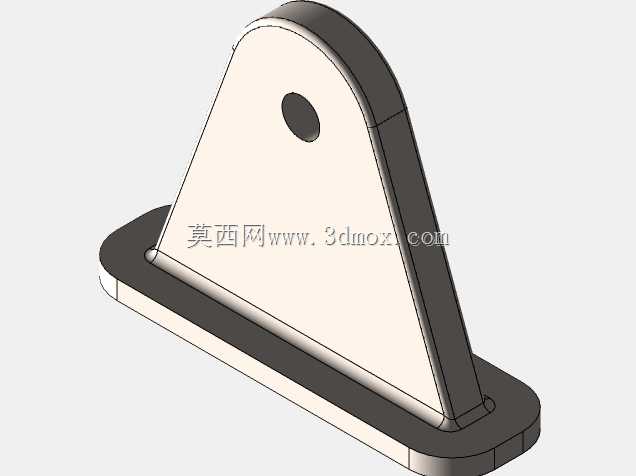

　　杆件的两端按照实际安装的铰接或者固接状态定义约束边界，避免把约束设成完全刚性导致变形结果偏离真实工况。分析过程中重点关注轴向载荷作用下的杆件伸长量、横向挠度分布，从位移云图的色阶分布可以直观看出，杆件远离约束的位置位移量逐步增大，最大变形出现在加载端附近，竖直接杆的位置会把上下两根水平杆的变形耦合在一起，并非两根杆件独立受力变形。设计这类杆件结构时，首先要核对杆件的外形安装边界，水平杆的总长度要匹配设备机架的安装孔位间距，竖杆的高度要预留出上下层构件的安装间隙，加载端头的锥段尺寸要和施力工装的压头轮廓匹配，避免加载时出现点接触应力超限。实际工程里这类结构常出现在通讯天线的支撑横担、小型设备的吊挂支架、实验台的加载杆件当中，

　　通过位移仿真结果可以反向调整杆件的截面尺寸，若最大变形量超出允许的挠度限值，就适当加大杆径或者在杆件中段增加辅助支撑，同时还要核对变形后杆件的轮廓是否会和周边相邻零件发生运动干涉，尤其是带末端执行件的支撑杆，微小的挠度偏移就会导致末端定位偏差超差。建模时把杆件的连接节点处理成和实际装配一致的传力状态，不刻意简化连接部位的几何细节，才能让位移计算结果贴合真实受力表现，为杆件选型、结构优化提供可靠的力学依据。
