静不定刚性水平构件力学仿真分析模型

　　在结构力学教学与工程结构验证场景中，这类多竖杆支撑的刚性水平构件静不定分析模型，是验证力学计算方法可靠性的典型载体。日常工程里的厂房支撑横梁、设备安装承重架、多支点管道支架等结构，都属于这类静不定支撑结构的实际应用形态，这类结构无法仅通过静力学平衡方程求解全部支座反力，必须结合变形协调条件才能得到准确的受力分布结果，一旦计算偏差，很容易出现局部支撑过载断裂、整体结构挠度超标等工程问题。

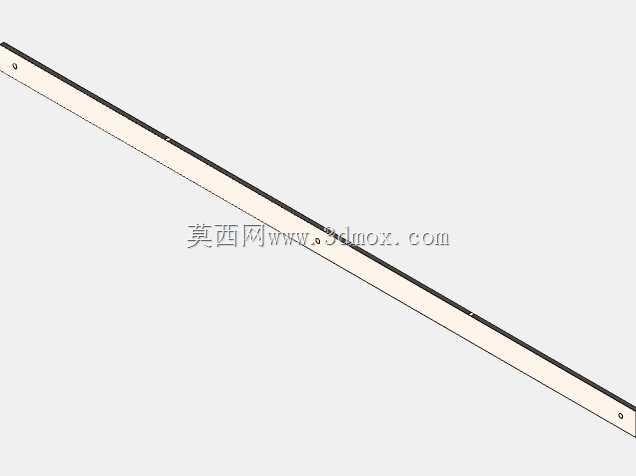

　　这个模型的设计核心是复现三支点刚性水平构件的受力状态，底部水平构件采用刚性体设定，忽略自身的弯曲变形，三根垂直布置的竖杆作为弹性支撑构件，底部完全固定约束，顶部与水平构件刚性连接，模拟实际工程中刚性梁搭配弹性支撑柱的受力场景。设计过程中首先明确了刚性构件的边界条件：水平构件仅可在竖直方向产生微小位移，不存在自身的弯曲挠度，所有竖杆的压缩变形量与水平构件的竖直位移保持线性对应，这一设定是为了匹配手动计算时的刚性梁假设，排除梁自身变形对结果的干扰，让仿真与手动计算的前提条件完全一致。

　　从安装边界来看，三根竖杆沿水平构件长度方向等间距布置，竖杆的截面参数、弹性模量保持完全一致，避免因支撑刚度差异引入额外变量，水平构件的长度覆盖三根竖杆的布置间距，两端伸出最外侧竖杆的长度保持对称，确保受力时不会产生附加的倾覆力矩。模型的受力加载点设置在水平构件的对应位置，模拟实际工况中竖向集中荷载的作用效果，加载过程中保持荷载方向竖直向下，避免水平方向分力影响竖杆的轴力计算结果。

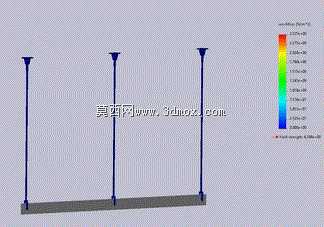

　　在工程应用层面，这类模型主要用于验证静不定结构的计算逻辑，对比手动计算与有限元仿真的结果偏差，帮助结构设计人员掌握变形协调法在静不定问题中的应用逻辑。实际工程中遇到多支点支撑结构设计时，可参照这个模型的分析思路，先明确构件的刚度属性，判断是否可以采用刚性梁假设简化计算，再结合支撑构件的刚度分布，通过变形协调关系求解各支点的反力，避免因简化不当导致的结构受力计算错误。模型的应力云图直观呈现了三根竖杆的轴力分布规律，刚性水平构件的应力水平极低，符合刚性体的设定，竖杆的应力沿轴向均匀分布，与轴向受压构件的受力特征完全匹配，验证了模型设定的合理性，也能帮助设计人员直观理解静不定结构的内力重分布特性，避免在实际设计中错误按静定结构估算支撑受力，导致局部支撑选型偏小留下安全隐患。
