30×150规格工业铝挤压型材结构设计

　　这款截面规格为30mm×150mm的铝挤压型材，是工业框架搭建场景中常用的宽面承重类型材，在自动化设备机架、输送线侧梁、设备防护围挡主骨架、检测平台台面支撑等场景中应用广泛。不同于常规小规格欧标铝型材，150mm的宽面设计让它在承受垂直于宽面方向的载荷时具备更优的抗弯截面模量，不需要额外拼接多根型材就能满足大跨度支撑的刚性要求，能有效减少框架搭建时的连接件用量，降低整体装配工作量。

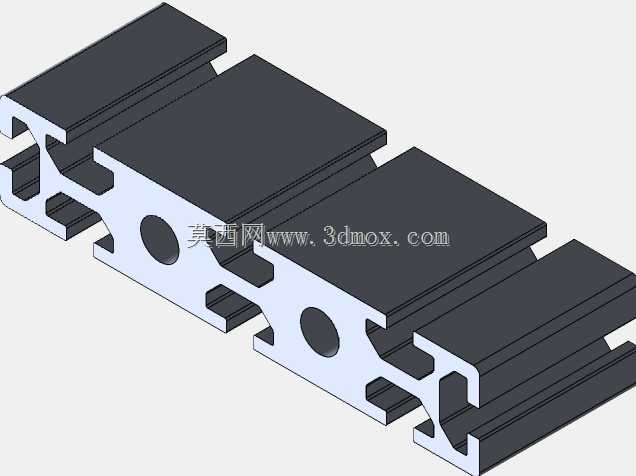

　　从截面结构设计来看，型材两侧保留了标准铝型材的T型槽结构，槽口尺寸适配行业通用的T型螺栓、法兰螺母等紧固件，不需要额外攻丝就能实现相邻型材、安装板、脚轮、调节脚座等配件的快速装配，中间位置设置的两个圆形通孔，一方面是挤压生产时平衡金属流速的工艺孔，避免宽面型材挤压时出现壁厚不均、变形超差的问题，另一方面也可以作为穿线孔使用，方便设备布线时将线缆从型材内部穿过，让整体设备外观更整洁，同时对线缆形成防护，避免生产现场的油污、碎屑磨损线缆外层。

　　在实际选型使用时，需要注意该型材的安装边界：单根型材无支撑跨度建议不超过1.8米，若跨度超过该范围需要在中间增加辅助支撑立柱，避免长期承重出现下挠变形；型材端面连接时，建议采用对应规格的端面连接板配合膨胀螺栓或内六角螺栓固定，相比角件连接能获得更高的连接强度，适合重载机架的主承力部位使用。型材表面采用阳极氧化处理，具备基础的防锈耐磨损能力，常规工业环境下不需要额外做表面防护处理，若应用在洁净车间场景，也可以选择喷砂氧化的表面处理版本，减少表面积尘，方便日常清洁维护。

　　设计这类型材的三维模型时，需要重点保证槽口尺寸、中心孔位置、壁厚公差的准确性，因为这些尺寸直接影响后续配件的装配适配性，如果槽口宽度偏差超过0.2mm，就会出现T型螺栓无法卡入或者卡入后间隙过大、连接松动的问题；中心孔的同轴度偏差也会影响长距离穿线时的顺畅度，建模时需要严格遵循铝挤压行业的通用公差标准，避免模型与实际生产的型材尺寸出现偏差，导致后续设计的框架无法正常装配。
