30mm规格四分之一圆弧转角R型铝型材

　　这款30mm×30mm规格的四分之一圆R型铝型材，是工业铝框架搭建场景中专门用于边角过渡的专用型材，区别于常规直角方型铝型材，其外侧带R圆弧过渡面，能有效消除框架直角带来的磕碰风险，在桌面型设备外框、检测工位防护架、小型自动化设备护边、实验室工作台围边等场景中应用广泛。从截面结构设计来看，型材保留了标准30系列铝型材的槽口兼容设计，可与同系列常规3030铝型材、配套角件、螺栓螺母、端盖、脚轮等标准配件直接适配，无需额外定制连接件，降低框架搭建的配件选型成本。型材截面的内腔设置有十字加强筋结构，在控制型材米重的前提下保证了截面的抗弯、抗扭强度，满足常规轻型框架的载荷需求，圆弧端的壁厚与直边段保持一致，

　　避免挤压生产过程中出现壁厚不均导致的变形问题，同时圆弧半径与30mm边长匹配，安装后转角处过渡顺滑无突兀棱角，符合设备外观的安全设计要求。在安装边界上，型材两个相邻的直边安装面均设置有标准T型槽，槽口尺寸与欧标30系列铝型材完全一致，可直接滑入T型螺栓完成相邻型材的拼接，圆弧面无槽口设计，保证了外侧外观的整体性，搭建完成的框架转角处无需额外加装圆弧护角，减少装配工序。实际选型使用中，这类R型转角铝型材常被用于人员频繁接触的设备框架外侧，比如生产线旁的物料周转架、小型测试设备的外护框架、教学实训台的边框，既能够满足框架的结构强度要求，又能通过圆弧面降低人员误碰造成的划伤风险，同时圆弧外观比直角框架更具整体性，

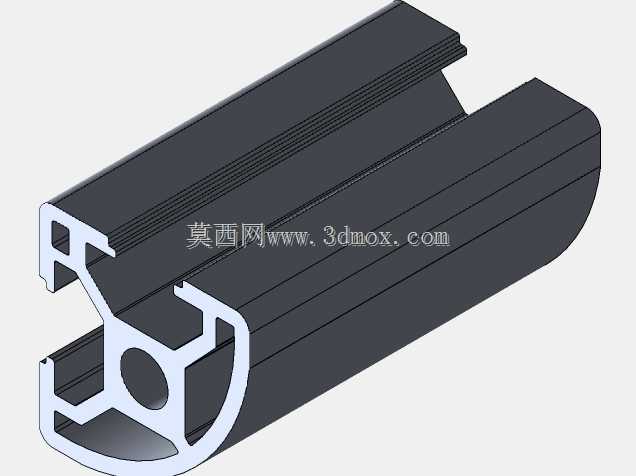

　　适配各类对外观有一定要求的民用、教学、商用设备框架搭建。建模过程中严格还原了型材的截面特征，包括T型槽的内倒角、内腔加强筋的过渡圆角、圆弧面的轮廓精度，可直接用于框架装配的干涉检查、配件匹配验证，也可导出工程图用于型材的下料长度核算、加工孔位标注，为结构设计阶段的框架选型、装配模拟提供准确的三维参考，避免选型时因截面尺寸不符导致的配件不兼容、装配干涉等问题。
