2080规格工业铝挤压型材结构设计

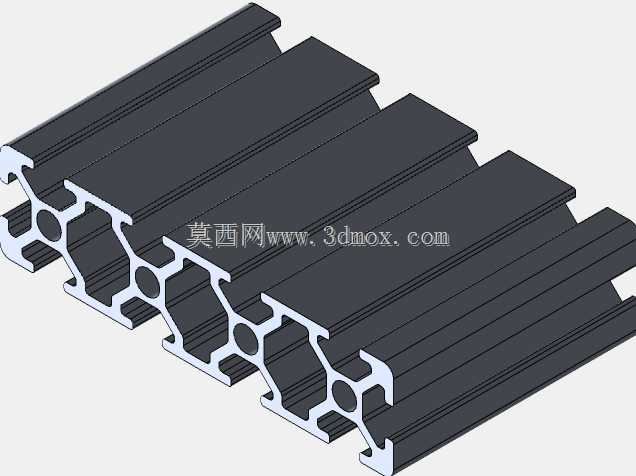

　　这款20mm×80mm截面的挤压铝型材，是工业自动化设备搭建场景里应用频次极高的基础结构件，日常做设备机架、输送线侧梁、工作台台面支撑、防护栏框架的时候，经常会用到这个规格的型材。从截面设计来看，型材沿长度方向均匀分布的T型槽结构，是整个型材的核心功能设计，槽口尺寸匹配通用的T型螺栓、方螺母安装标准，不需要额外在型材上打孔攻丝，就能快速完成相邻型材、附件面板、脚轮、调节脚等配件的连接固定，能大幅缩短设备组装的施工周期，也方便后期对设备结构做调整改造。型材内部的空腔加加强筋布局，是经过力学校核的设计，在保证80mm宽度方向抗弯强度的前提下，尽可能降低了型材的单位长度重量，对比同尺寸的钢制焊接结构件，重量能降低60%以上，

　　同时铝合金本身的氧化层自带防腐蚀能力，不需要额外做表面喷漆处理，车间常规环境下长期使用也不会出现锈蚀掉漆的问题。做三维建模的时候，这个型材的截面轮廓需要严格控制公差，尤其是T型槽的槽口宽度、槽深尺寸，还有相邻槽位的中心距，这些尺寸直接决定了后期配件能不能顺利装配，要是建模时尺寸偏差超过0.2mm，实际装配的时候就会出现螺栓卡不进槽、连接座装不上的问题。型材的端面连接通常采用端面攻丝或者角件连接的方式，建模时要预留好对应的安装空间，比如用角件连接的时候，要注意角件的安装位置会不会和其他型材、外挂的电气元件产生干涉。在实际设备选型里，这个规格的型材常和2020、2040规格的铝型材搭配使用，80mm的宽度方向能提供更好的承重能力，

　　适合做需要承受一定载荷的主梁结构，比如小型皮带输送机的两侧边梁，用这款型材的话，不需要额外加加强筋就能满足1米跨度内的承重需求，输送50kg以内的工件完全不会出现明显形变。另外型材表面的槽道还可以用来嵌入密封条、有机玻璃板、钣金盖板，做设备的安全防护外罩，安装的时候只需要把板材顺着槽道滑进去，再用端盖固定就行，比焊接防护罩的加工效率高很多，后期维护的时候拆卸也方便。建模过程中还要注意型材的圆角过渡，挤压工艺的特性决定了型材的内角不能做成尖锐直角，所有内角都要做R0.5以上的圆角，不然实际挤压生产的时候会出现应力集中导致型材变形，外角的圆角也要符合行业通用标准，避免安装的时候划伤操作人员。
