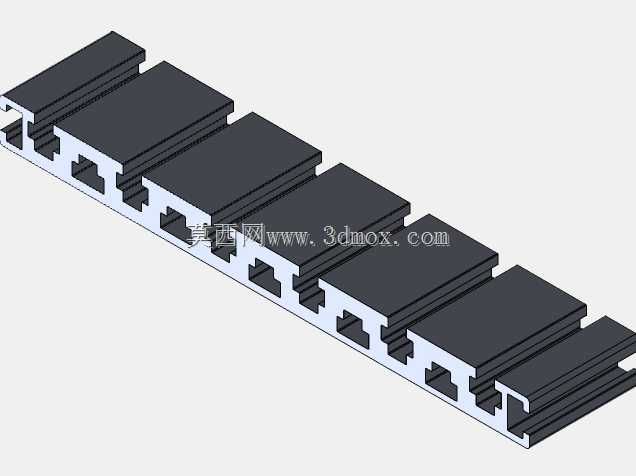

20mm×240mmT形槽工业铝挤压型材结构

　　这款截面规格为20mm×240mm的T形槽铝挤压型材，是工业框架搭建场景中常用的宽幅面基础构件，在自动化生产线外围护架、大型设备操作台台面支撑、电子流水线物料承托导轨、检测设备工装安装基座等场景中应用广泛。不同于常规小截面铝型材单根承载能力有限的问题，该型材240mm的宽幅截面可以在减少拼接型材数量的前提下，直接提供大平面的安装基准，避免多根型材拼接带来的平面度误差，降低装配时的调平工作量。从截面结构设计来看，型材沿宽度方向均匀排布多组贯通的T形槽道，槽道的开口尺寸、槽腔深度均符合工业铝型材的通用装配标准，可直接配套标准T型螺栓、法兰螺母、弹性扣件等连接件，不需要额外在型材本体上打孔攻丝，

　　装配时可以根据实际安装需求任意调整连接件的固定位置，适配不同尺寸的工装夹具、传感器安装座、走线槽、防护面板等附件的固定需求。型材两侧的边缘结构做了适配拼接的槽型设计，当单根型材宽度无法满足使用需求时，可以通过专用的拼接扣件将多根同规格型材沿宽度方向无缝拼接，组成更大幅面的支撑平面，拼接后整体的平面度偏差可以控制在工业装配允许的公差范围内，不需要额外进行铣削加工即可直接使用。型材内部的空腔结构并非等壁厚设计，而是在槽道受力位置、型材拼接位置做了局部加厚，在保证整体截面抗弯、抗扭强度满足常规工业承载要求的前提下，尽可能降低型材的单位长度重量，减少框架整体的承重负载，同时也能降低材料成本。在安装边界方面，

　　该型材的截面外轮廓公差符合工业铝挤压型材的高精级标准，端面切割后可以直接通过端面连接板、角码等配件与其他规格的铝型材进行垂直、平行或者角度连接，不需要额外做端面修配；T形槽的内部尺寸公差可以保证标准连接件在槽内滑动顺畅无卡滞，锁紧后不会出现松脱偏移的问题。实际选型使用时，该型材适合作为大跨度的水平承载构件使用，单根支撑跨度在1.2米以内时，承载常规的工装、小型工件不会出现明显的绕度变形，若需要更大的支撑跨度，可以在型材下方增加配套的铝型材横梁做辅助支撑，进一步提升整体结构的稳定性。型材的表面采用常规阳极氧化处理，耐磨耐腐蚀，不需要额外做表面涂装即可直接在车间环境下长期使用，表面氧化层的绝缘特性也可以避免框架与电气部件直接接触造成的短路风险，适合在各类电子组装、检测类设备的结构搭建中使用。
