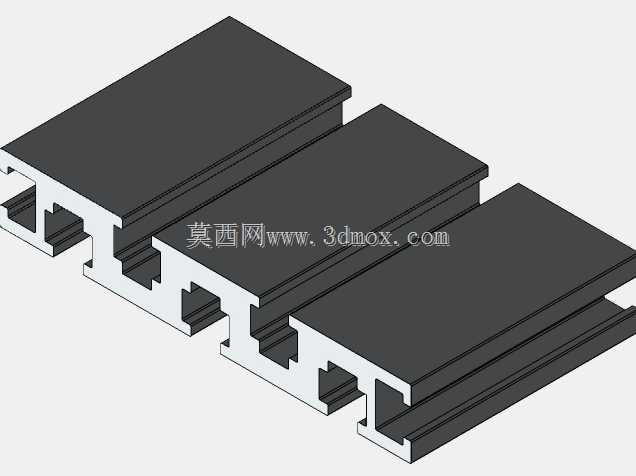

1590宽面T槽工业铝挤压导轨型材

　　这款宽幅槽型铝挤压件在自动化产线的大跨度安装工位上使用率很高，不少做桌面工装、直线滑台基座、检测设备台架的工程师在选型时，都会优先考虑这类宽面型材。区别于常规小截面方管铝型材，它的截面宽度达到150毫米级、厚度方向90毫米级，宽出的平整顶面可以直接承托大板、光伏小件托盘或者视觉相机的安装立板，不需要额外在型材上叠加转接钢板，省掉了一层装配公差累积。

　　从截面结构来看，型材沿长度方向贯通布置了多条标准T型槽，槽口的尺寸适配市面通用的T型螺栓、方螺母，装配时不用在型材端面攻丝，螺母可以从槽道任意位置滑入，调整安装点位的时候只需要松开螺栓就能滑动移位，这对于小批量非标设备的调试阶段特别友好——现场改孔位、挪传感器支架的时候不用重新钻孔攻丝，十几分钟就能完成工位调整。型材内部设计了多道交错的加强筋，把宽截面的内部分割成多个封闭空腔，在保证整体抗弯模量的前提下把壁厚控制在合理范围，挤压成型后整根6米长的型材自重比同尺寸焊接钢机架轻六成以上，设备搬迁、台架拼接的时候两个人就能抬动，不需要动用起重设备。

　　设计这类型材三维数模的时候，首先要对齐挤压工艺的拔模规则：所有槽道的内侧壁都要留出1到1.5度的拔模斜度，截面的所有外角做R0.3以上的圆角，避免挤压模具在尖角位置出现应力开裂；槽口的收口尺寸要严格控制，既要保证T型螺栓的头部能顺利卡入槽腔，又不能让螺栓在锁紧的时候发生转动。数模建模阶段可以先绘制完整的截面草图，把所有筋位、槽腔、安装孔位的预留区域全部约束到位，再沿长度方向拉伸成实体，后续出工程图的时候可以直接导出截面DXF，给铝厂开挤压模的时候不需要二次绘图。

　　实际安装边界上，这款型材的拼接端面可以采用内置角件或者端面连接板锁紧，两根型材垂直对接时，隐藏在槽腔内的直角角件不会突出外表面，台架外观平整没有凸起螺丝，后续在台面上铺防静电胶皮、安装防护门板的时候不会出现干涉。如果用来做直线导轨的安装基座，型材顶面的平面度经过冷拉时效后可以控制在每米0.2毫米以内，普通负载的滑台直接把导轨锁在T槽上就能满足运行精度，重载场景下可以在型材槽腔内穿入钢制加强衬条，进一步提升基座的刚性，避免长行程滑台运行时出现基座颤振。

　　除此之外，这类宽型材还经常用来做设备的防护围栏横梁、流水线的工件承托轨道，型材表面阳极氧化后形成的氧化膜可以抵御车间里的切削液、弱酸雾气腐蚀，长期使用不会出现漆面脱落、生锈掉渣的问题，维护的时候只需要用抹布擦拭表面就能清理切屑和灰尘。
