G0602设备X轴球形螺母安装支座

　　这款支座是小型台式加工设备X轴进给传动系统的核心支撑构件，主要承担球形丝杠螺母的定位固定功能，将丝杠旋转运动转化的直线推力稳定传递给X轴滑台，保障进给过程的传动精度与运行刚性。从实际应用场景来看，这类支座多用于桌面级数控小车床、小型台式铣床的X轴进给单元，适配小规格金属切削加工场景下的轻载进给传动需求，在小型零件精密加工、DIY数控设备改装、教学用小型机床装配场景中都有广泛的适配空间。

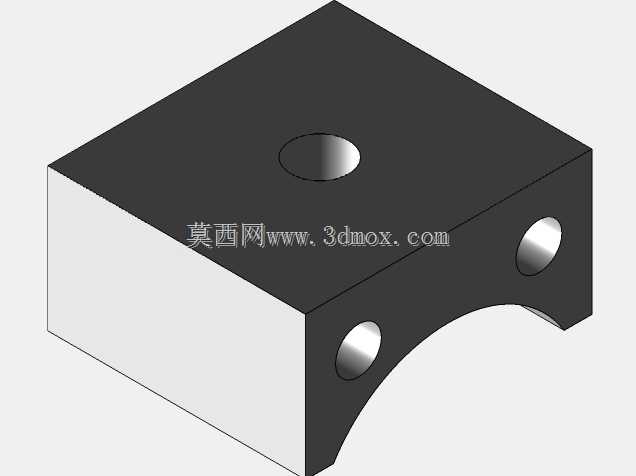

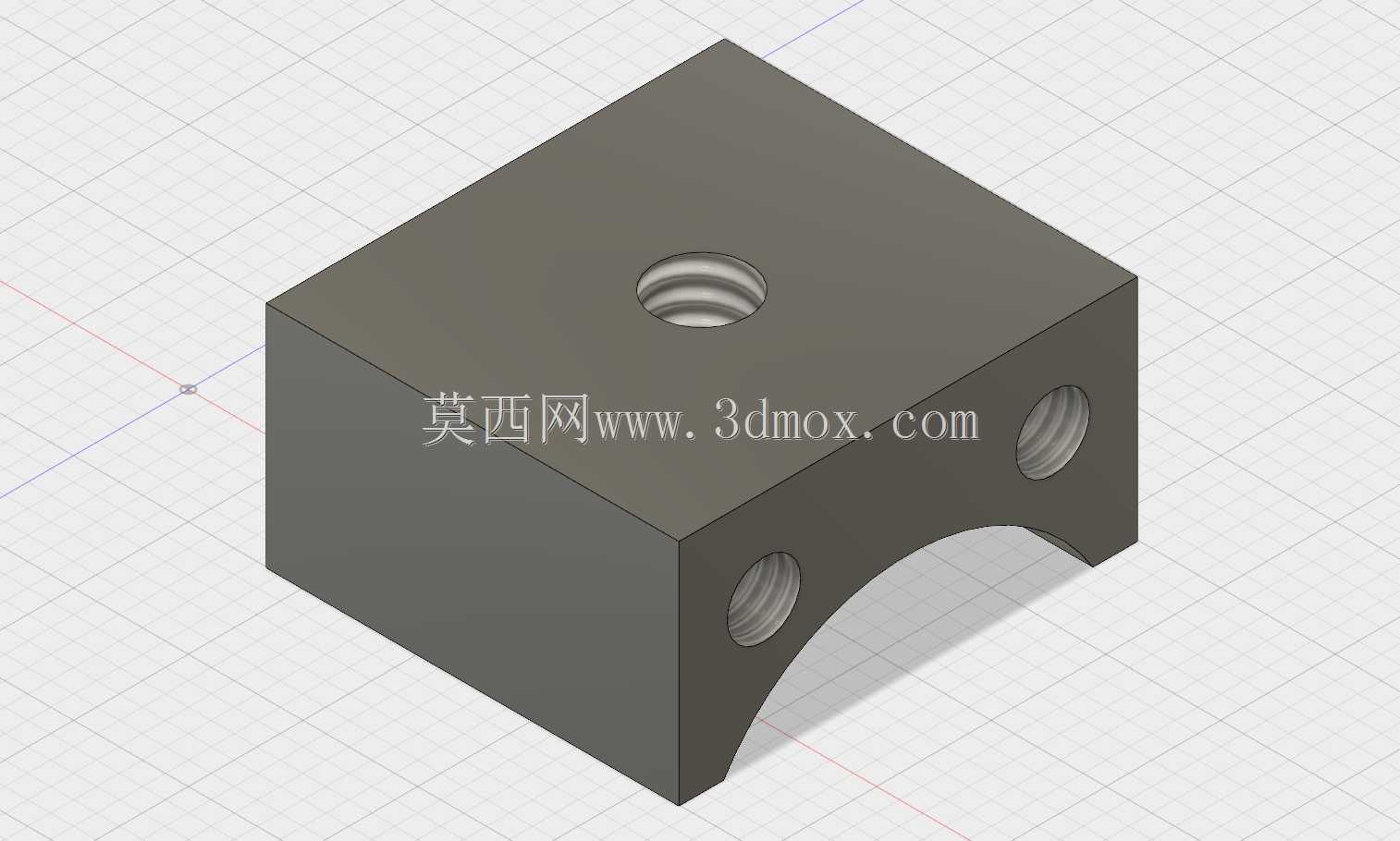

　　设计上采用方块式主体结构，底部设置弧形让位缺口，能够避开X轴导轨安装面的凸起结构，同时减少支座与安装基面的接触面积，降低安装面平面度误差对装配精度的影响，避免装配时出现应力变形。顶部中心设置1/4英寸-20规格的螺纹孔，用于安装行程触发挡块或者润滑管路接头，方便接入自动润滑系统给丝杠螺母提供持续润滑。侧面三个方向的螺纹孔分别对应球形螺母的安装固定位与侧顶紧结构，其中两个侧孔用于穿装锁紧螺钉，将球形螺母牢牢压合在支座的安装沉孔内，剩余侧孔用于安装紧定螺钉，消除螺母与安装孔之间的配合间隙，避免进给换向时出现反向间隙。

　　安装边界方面，支座整体为方正块体结构，各安装孔的位置公差控制在0.02mm以内，能够保证球形螺母的轴心线与X轴丝杠轴心线重合度满足装配要求，避免丝杠出现别劲、卡滞问题。设计时特意针对常见的安装孔适配问题做了调整，针对市面常见的圆头螺母安装孔尺寸做了适配优化，既可以适配M8规格的安装螺钉，也能兼容10-32规格的英制螺钉，不需要二次扩孔或者攻丝就能直接适配多数同规格球形螺母的安装需求。支座的安装基面做了精铣处理，表面粗糙度达到Ra1.6，装配时不需要额外刮研就能保证与滑台安装面的贴合度，减少装配调试的工作量。

　　从功能特性来看，这款支座整体采用一体式结构，没有拼接焊缝或者装配式组件，结构刚性更强，在进给传动过程中不会因为切削负载的变化出现支座变形，能够稳定维持X轴的进给精度，在小进给量的精车加工场景下，也不会因为支座刚性不足导致让刀，保障加工零件的尺寸精度与表面光洁度。侧面的让位结构还能给丝杠防尘罩留出安装空间，避免切削碎屑、冷却液进入螺母内部，延长球形螺母的使用寿命。
