G0602机床裙板导向传动总成结构

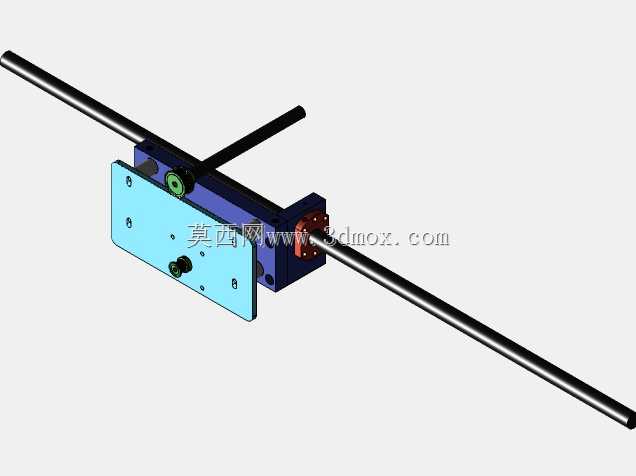

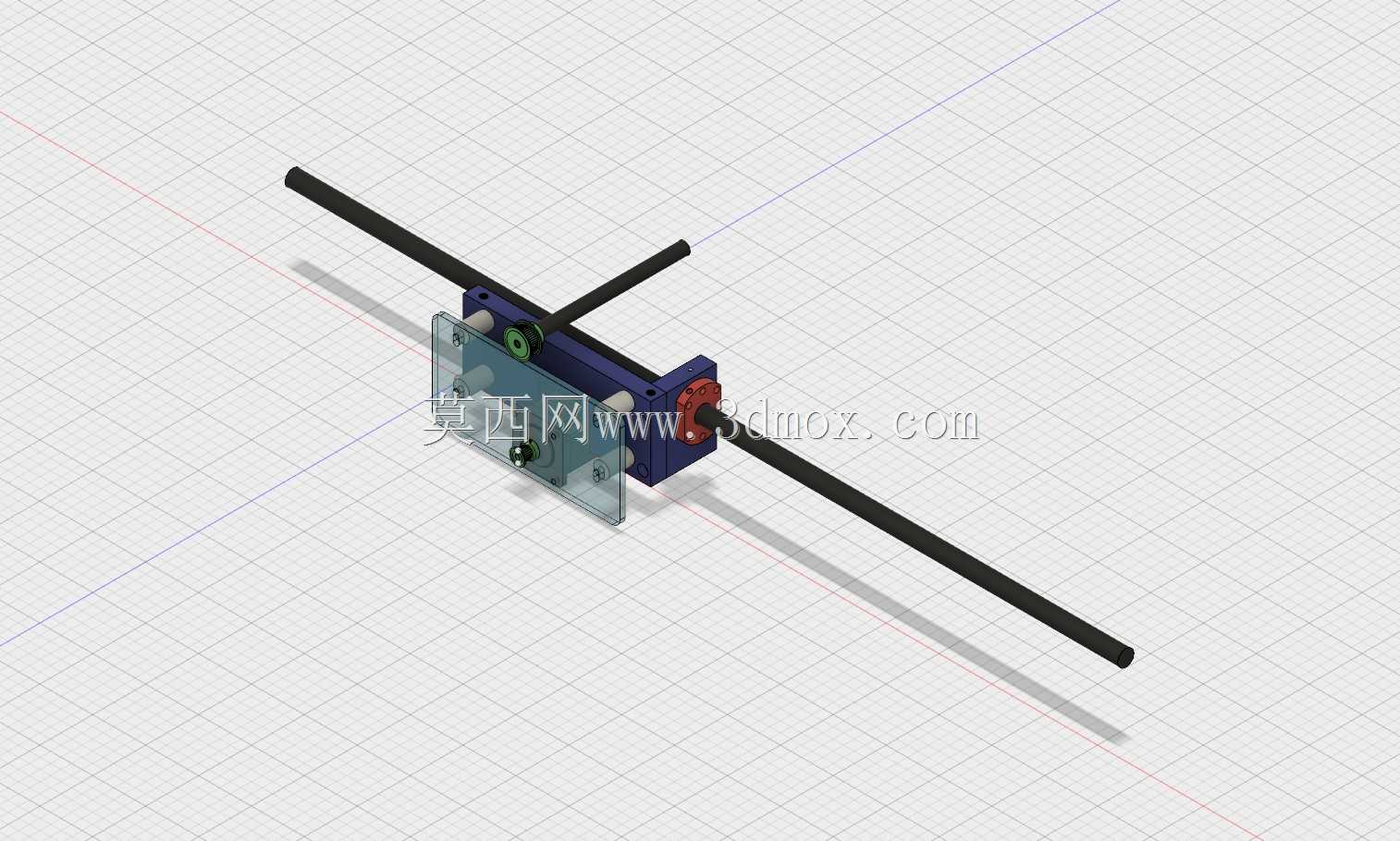

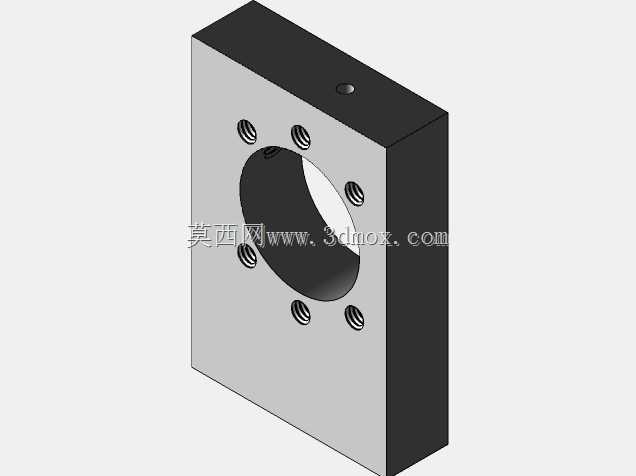

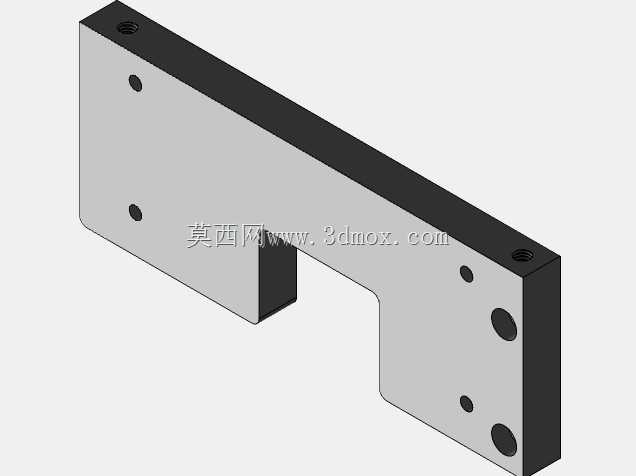

　　该结构属于小型台式CNC车床的横向进给配套组件，主要承担切削作业中刀架横向滑移的导向承载与传动衔接功能，在小型精密零件加工、五金件车削、DIY改装机床的作业场景中，直接决定横向进刀的运动平顺性与重复定位精度。整套组件以两根平行布置的光轴作为滑移导向基准，光轴两端通过安装座固定在床身对应安装位，安装座的孔位公差控制在H7级别，保证光轴装配后平行度误差不超过0.02mm每百毫米长度，避免滑移过程中出现卡滞、爬行问题。中间的滑移座集成了裙板防护结构与传动螺母安装位，裙板部分采用透明防护板材，既可以遮挡切削过程中飞溅的切屑与切削液，避免杂物进入导轨滑移面造成磨损，又能直观观察内部传动副的运行状态，日常维护时无需完全拆解防护结构即可排查卡屑、

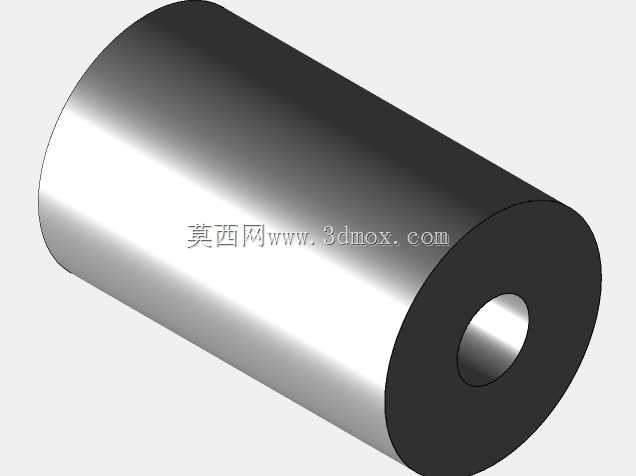

　　润滑不足等常见故障。滑移座与光轴配合的位置采用无油衬套作为滑动支承，相比直线轴承更耐切削粉尘污染，适配小型机床低速大进给扭矩的作业特性，衬套与安装孔采用过盈配合压装，更换时只需通过预设的顶出孔即可快速拆卸，降低日常维护的拆装难度。传动端预留了丝杠螺母的安装接口，接口位置与导向光轴的中心高严格匹配，装配后丝杠与光轴的平行度误差控制在允许范围内，避免传动过程中产生附加径向力导致螺母异常磨损。组件的安装边界充分考虑了G0602机床原床身的安装孔位，所有固定孔的位置尺寸与原厂设计完全兼容，改装替换时无需对床身进行二次钻孔、铣削加工，直接通过螺栓即可完成固定。滑移座的上部预留了刀架安装的T型槽接口，可直接适配配套的小型快换刀架，

　　安装面的平面度公差控制在0.01mm以内，保证刀架装配后与主轴轴线的垂直度满足车削加工要求。设计过程中针对小型机床常见的防护不足问题，将裙板防护与滑移座做了一体化设计，相比原有分体式防护结构，减少了装配时的对齐调整环节，同时避免了分体结构接缝处容易进入切屑的缺陷。整个组件的运动行程匹配G0602机床的最大横向加工直径需求，滑移到两端极限位置时不会与床身的主轴箱、尾座部分产生运动干涉，两端预留了缓冲垫安装位，可加装橡胶缓冲块降低硬限位碰撞产生的冲击。
