小型机床油路集成立式安装阀块结构

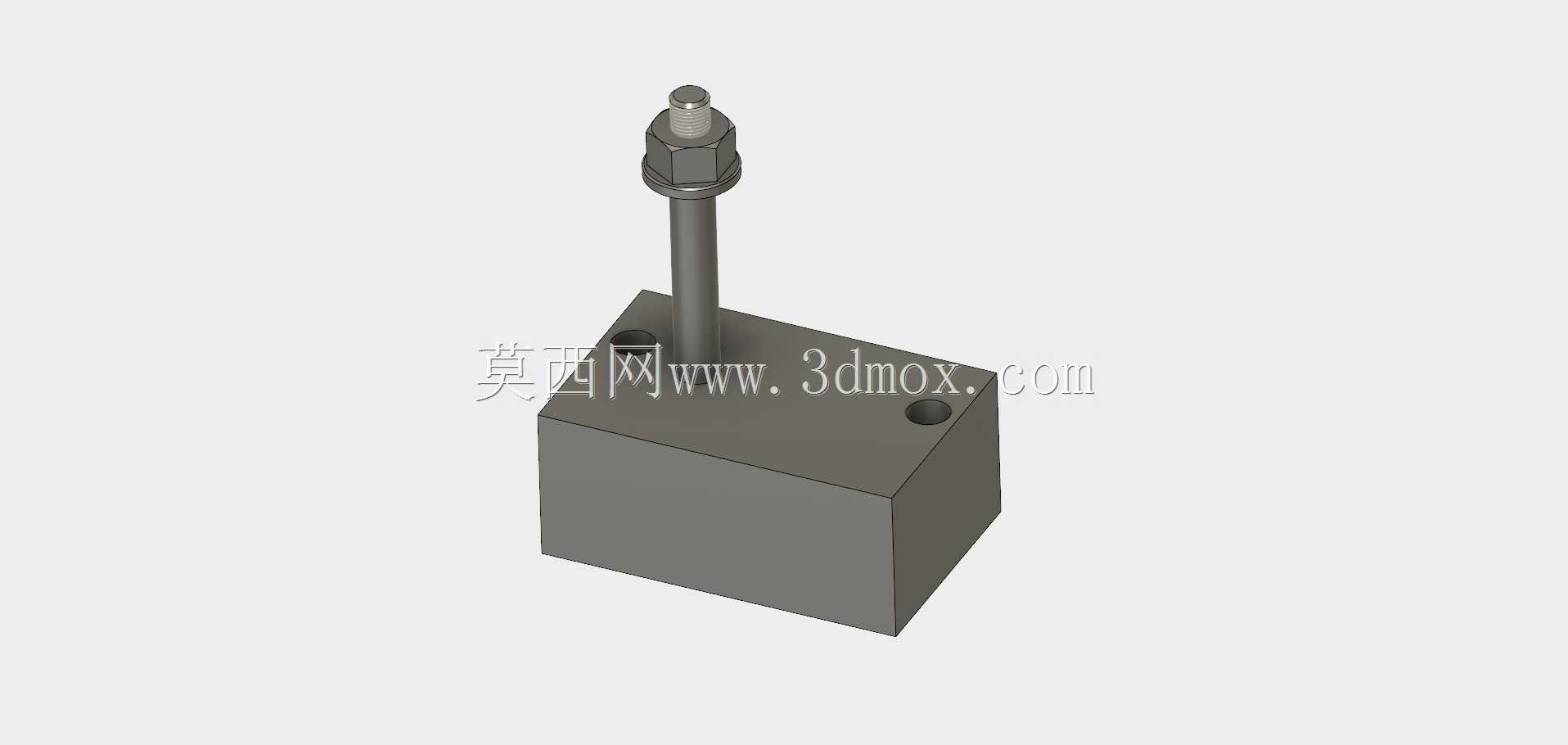

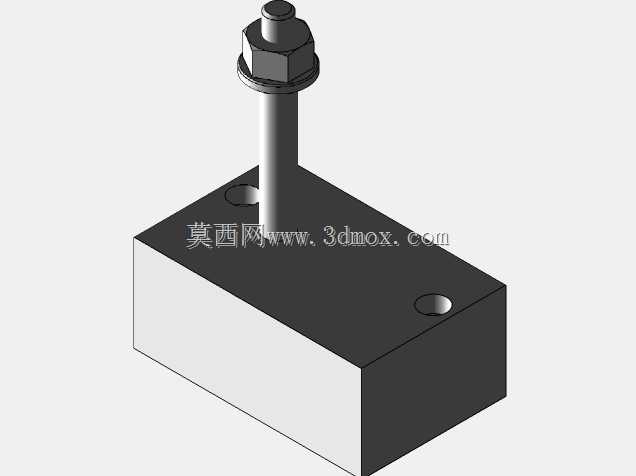

　　该零件属于小型台式加工设备的液压油路集成安装构件，主要应用在桌面级数控铣床、小型雕刻机的主轴润滑与冷却油路系统中，承担油路转接、元件固定、流道集成的核心作用，替代传统分散式管路连接，大幅减少设备内部管路接头数量，降低油路渗漏风险，同时压缩液压元件的安装占用空间，适配小型设备紧凑的内部布局要求。从结构设计来看，主体采用方块式基体设计，底部为平整安装面，预留两个沉头安装孔，可直接通过内六角螺栓固定在机床床身的预设安装平台上，安装面平面度公差控制在0.02mm以内，保证安装后无翘曲变形，避免内部流道错位引发的通流不畅问题。基体上方延伸出立式杆状结构，顶端设置外螺纹接头与锁紧螺母结构，可直接对接硬质输油管路或者快插式油管接头，

　　螺纹规格适配常规小型液压系统的通用管路尺寸，无需额外加工转换接头即可完成装配。内部流道采用正交钻孔工艺成型，流道转折处做圆弧过渡处理，减少液压油流动过程中的压力损失，同时避免流道直角位置残留金属碎屑造成油路堵塞，流道内壁做去毛刺处理，表面粗糙度控制在Ra1.6以下，保证油液流通顺畅。设计过程中充分考虑小型机床的改造升级需求，整体安装边界控制在极小范围内，基体长宽尺寸适配60系列小型机床的安装槽位，立式延伸杆的高度避开了主轴上下运动的行程范围，不会与运动部件产生干涉，同时预留的安装孔位与同系列设备的原有安装孔位完全匹配，用户在对普通小型车床进行数控改造时，可直接替换原有油路固定座，无需额外对床身进行钻孔攻丝加工，

　　降低改造的加工难度与工作量。该构件同时承担油路分配与元件安装的双重作用，可将原本分散布置的节流阀、单向阀等小型液压元件直接集成安装在基体侧面，进一步缩短油路路径，提升液压系统的响应速度，在小型台式加工设备的润滑系统、微量冷却系统中都能适配使用，不管是原厂设备装配还是后期设备改造升级，都能直接选用，无需额外调整周边结构。
