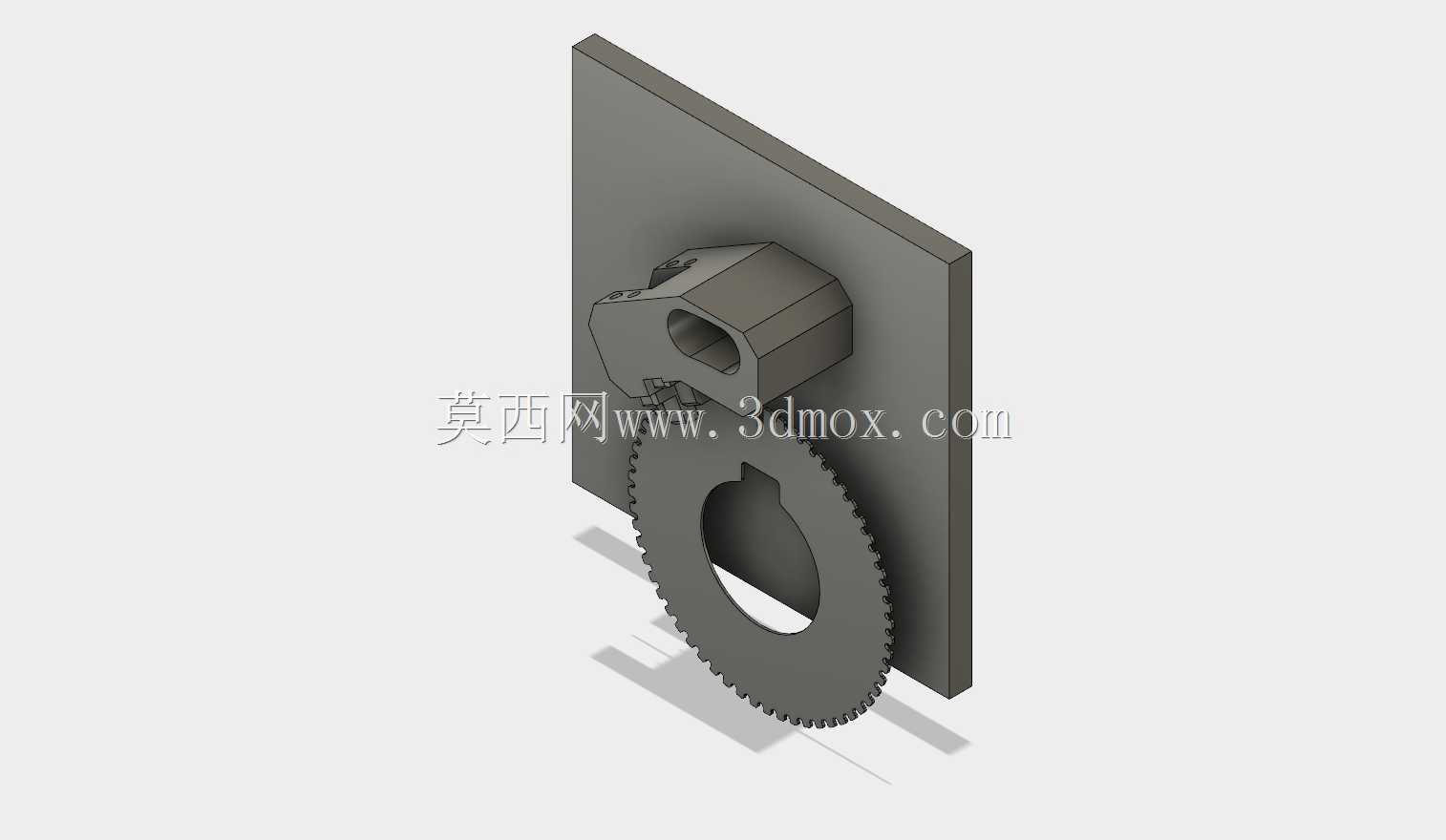

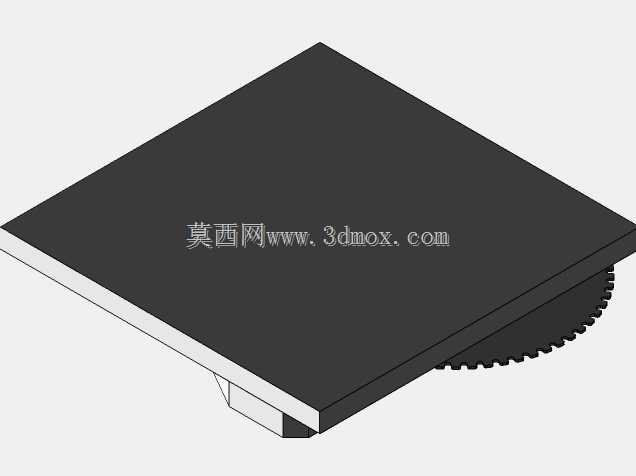

G0602主轴编码器环与安装支架结构

　　在小型台式车床的主轴位置检测改造场景中，这套结构承担着主轴转速采集、转动位置反馈的核心作用，是实现主轴转速显示、螺纹车削进给同步、定位置停功能的关键硬件载体。带齿的编码环采用60齿等距排布结构，每转动一圈可输出60个脉冲信号，配合单圈索引位，能够为主轴控制系统提供精准的转角与转速参考，匹配常用的小型数控改造方案的脉冲计数需求，无需额外做脉冲分频换算就能适配多数入门级运动控制卡的采样频率。支架部分采用一体化弯折成型的安装结构，预留了两个光电传感器的安装位，可直接容纳Vishay Telefunken TCST2103型槽型光电晶体管，传感器安装槽的间距经过校准，两个传感单元分别对应脉冲计数与索引信号检测，安装后无需额外调整光轴对中度，

　　就能保证齿槽经过槽型光耦时的通断信号清晰无杂波，避免出现脉冲丢数、索引信号误触发的问题。编码环的内孔尺寸匹配G0602车床主轴的轴径公差，采用紧定螺钉锁紧的固定方式，安装时无需对主轴做额外车削加工，直接套入主轴对应轴段锁紧即可，环体的齿顶圆直径控制在合理范围内，不会和主轴周边的挂轮、护罩结构产生运动干涉。支架的安装基准面为平板结构，可直接固定在主轴箱的侧壁安装平面上，安装孔位采用长圆孔设计，允许在安装时做小范围的位置微调，保证编码环的齿部正好处于光电传感器的槽型中心位置，调整到位后锁紧固定螺栓即可完成安装，不需要复杂的打表校准流程。整套结构的设计完全围绕小型车床主轴改造的实际安装工况出发，没有多余的冗余结构，支架的壁厚经过强度校核，

　　在机床正常运行的振动工况下不会出现形变位移，保证传感器与编码环的间隙始终保持稳定，不会因为长期运行出现信号偏移的问题。编码环的齿形采用矩形直齿设计，齿槽宽度与齿宽比例为1:1，正好匹配槽型光电开关的通断响应区间，能够输出边沿陡峭的方波信号，减少控制系统的信号整形工作量，索引位采用单齿缺齿设计，每圈仅触发一次索引信号，方便控制系统做主轴零位识别，在车削多线螺纹、主轴定向停车的场景下能够提供稳定的零位参考。
