G0602CNC设备Z轴步进电机安装固定支架

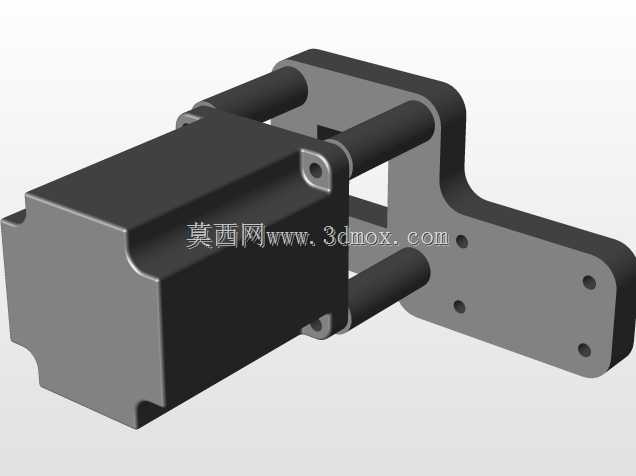

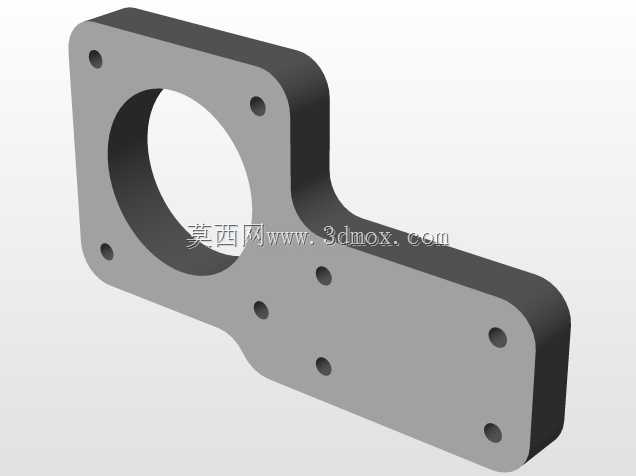

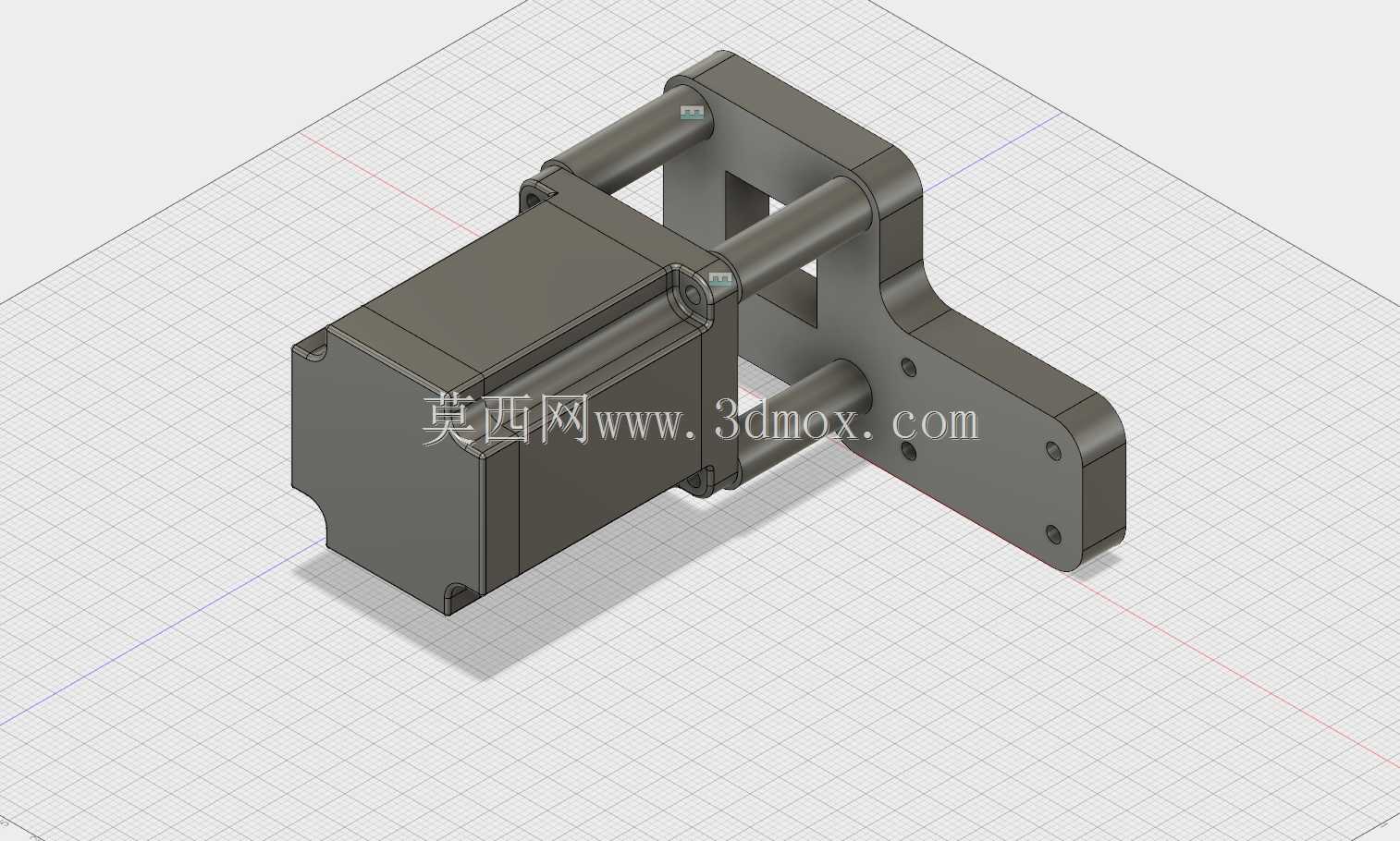

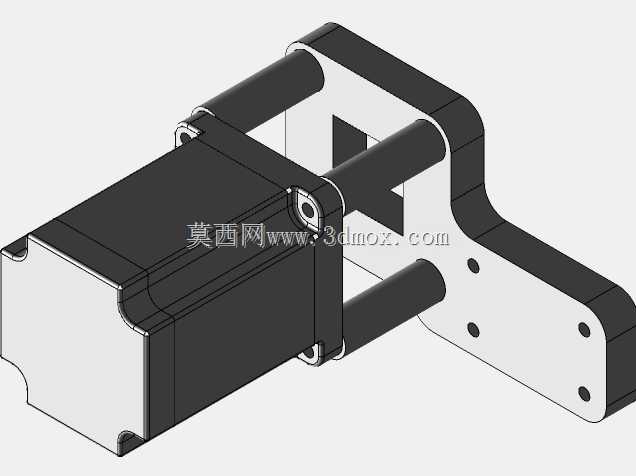

　　这款安装组件主要服务于小型台式CNC设备的Z轴传动系统改造场景，针对桌面级数控雕刻、铣削设备的Z轴进给单元做适配，解决步进电机与Z轴滑台之间的连接定位问题，避免电机输出轴与丝杠传动端出现同轴度偏差，保障Z轴上下进给动作的平稳性。从结构设计来看，组件采用分体式组合结构，一侧为电机适配安装腔，腔体内孔尺寸匹配常规42/57系列步进电机的前端止口，安装面预留对应电机固定孔位，其中电机侧安装孔采用10-32螺纹规格，可直接通过标准紧固件锁紧电机本体，无需额外加装转接板；另一侧为设备本体连接支架，支架侧采用1/4"-20螺纹孔，可直接固定在G0602机型的Z轴滑台立板上，中间通过两根平行导向光轴做连接支撑，

　　既保证了电机安装后的结构刚性，又能抵消Z轴快速进给时产生的径向扭矩，避免电机安装座出现形变偏移。设计过程中充分考虑了小型CNC设备的安装空间边界，整体结构沿Z轴方向的伸出长度控制在合理范围内，不会与X轴滑台的行程范围产生干涉，安装后电机本体与Z轴丝杠的同轴度可控制在0.05mm以内，有效减少进给过程中的传动卡顿与反向间隙。在实际应用场景中，这类安装组件可直接替换原有老旧的电机固定结构，也可用于DIY改装小型数控设备的Z轴传动单元，安装时无需对设备原有结构做二次打孔加工，所有孔位均与G0602机型的原有安装位完全匹配，装配过程中只需依次锁紧电机固定螺丝、支架连接螺丝与光轴锁紧顶丝即可完成组装，装配后可直接配合联轴器连接Z轴滚珠丝杠，

　　实现Z轴方向的精准进给传动。结构上的L型延伸设计可让电机重心尽量贴近设备滑台立面，减少Z轴滑台上下运动时的偏载力矩，降低Z轴导轨的负载压力，长期运行下也不会出现安装座松动、电机偏移的问题，能有效提升Z轴进给的重复定位精度，适配软金属、工程塑料等材质的小型零件铣削、雕刻加工场景的传动需求。
