定制涂层设备用蠕动泵集成结构

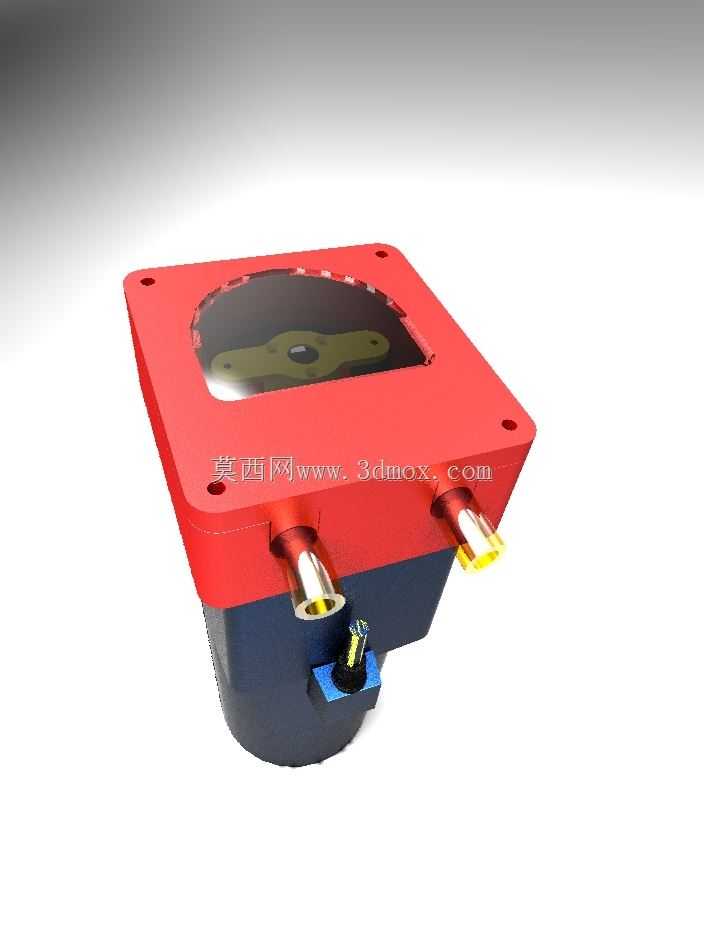

　　这款蠕动泵结构主要面向定制化涂层制备设备的流体输送环节开发，适配小流量、高精度的涂覆介质输送需求，目前已在多台定制涂层机上完成装机验证，运行稳定性满足连续生产工况要求。结构设计上采用集成化布局思路，将泵头、驱动电机安装支架、阀门开关组件、触控操作模块整合为一体式单元，减少设备端的零散装配工序，降低现场安装的对接难度。泵头主体采用上下分色的壳体结构，上壳为方形安装基座，预留四个角位的安装固定孔，可直接通过螺栓锁紧在设备安装面板上，安装面做平面度公差控制，避免装配后出现密封面渗漏问题；上壳中部开设透明视窗，可直接观察内部泵管的挤压运行状态，方便日常巡检时快速判断泵管磨损、介质流动情况，无需拆解壳体即可完成初步故障排查。

　　流体接口采用侧出式快插结构，两个介质进出口布置在壳体侧下方，接口朝向与安装面平行，适配设备内部的管路排布走向，减少管路弯折带来的流阻损失，接口规格匹配常规的涂层输送软管尺寸，无需额外转换接头即可完成管路对接。驱动部分的支架结构做了加强筋设计，抵消电机运行时产生的振动，避免振动传递到泵头影响涂覆流量的稳定性；阀门开关组件集成在泵体侧下方，与泵头的流道直接连通，可实现介质通路的快速通断控制，减少外接阀组的管路冗余。触控模块布置在泵体前端的斜向安装位，操作角度符合人工站立操作的人机工程要求，参数设置、启停操作无需俯身即可完成。设计过程中针对涂覆介质的特性做了适配，泵管的挤压行程经过反复调校，既保证足够的管腔挤压力实现介质稳定输送，

　　又控制挤压变形量在泵管的合理疲劳寿命范围内，延长易损件的更换周期。需要说明的是，模型中呈现的电源线、应变消除结构仅为渲染示意，属于电机组件的配套附属部分，实际生产应用中可根据设备的布线需求做灵活调整，不影响泵体本身的核心功能。整个集成单元的外轮廓尺寸控制紧凑，在满足功能需求的前提下尽可能压缩占用空间，适配定制涂层设备内部紧凑的安装空间，安装边界预留足够的操作间隙，后期更换泵管、检修阀门时无需拆解周边其他组件，维护操作便捷。
