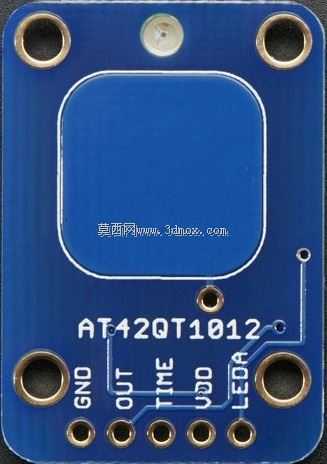

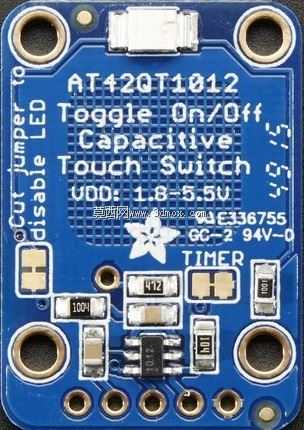

Adafruit电容触摸传感分接转接结构

　　在嵌入式交互装置、小型智能硬件的原型开发场景中，这类触摸传感分接结构承担着核心传感信号转接与引脚扩展的作用，常被用于替代传统机械按键实现无接触式的触控交互，适配桌面小型交互装置、可穿戴原型、DIY智能控制面板等多种应用场景。从结构设计逻辑来看，该分接接头采用标准的引脚间距布局，所有引出焊盘均做了等宽走线处理，保证触摸信号传输过程中的阻抗一致性，避免因走线长度差异导致的通道灵敏度偏差，板载边缘预留了标准安装孔位，可直接通过M2规格螺丝固定在亚克力支架、3D打印外壳或者PCB堆叠结构上，安装孔位的中心距严格匹配通用原型板的安装网格，不需要额外做打孔适配就能完成快速装配。结构外形做了圆角处理，

　　避免在手工焊接或者装配过程中划伤操作人员或者周边线材，板体厚度控制在1.2mm，和常规同类型传感扩展板的堆叠间隙保持一致，多板堆叠使用时不会出现结构干涉。功能层面，该分接结构将触摸传感芯片的所有检测通道、电源引脚、通信引脚全部引出到侧边排针位置，不需要额外飞线就能直接对接主控板的IO口，每个信号引脚旁都预留了丝印标识位，焊接时可以快速对应引脚定义，减少接线错误概率。设计过程中充分考虑了原型开发的反复拆装需求，排针焊盘做了加大覆铜处理，多次插拔排针也不会出现焊盘脱落的问题，板体边缘预留了接线端子的安装空间，既可以插接常规2.54mm排针，也可以焊接锁扣式接线端子适配需要长期固定的应用场景。在实际设备集成时，

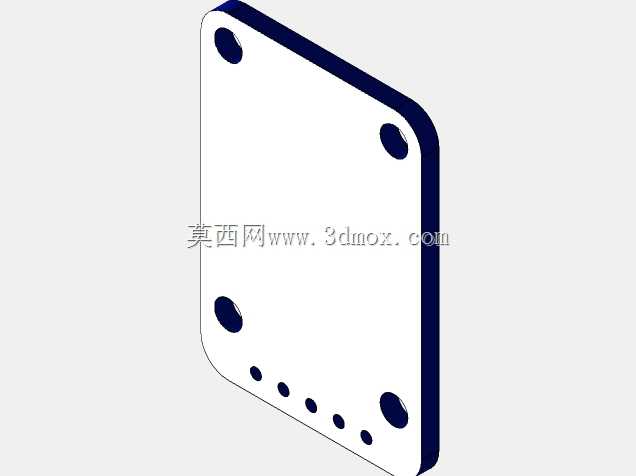

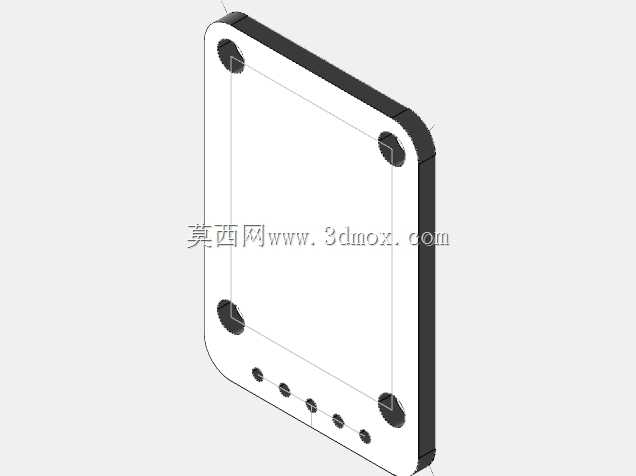

　　该分接结构可以直接贴装在设备外壳内侧，触摸感应引脚通过导线延伸到外壳触控区域，不需要在外壳上做突出的按键开孔，能够提升整机外壳的密封性与外观完整性，适配潮湿、多尘的轻度恶劣使用场景。结构建模过程中还原了所有板载元件的实际高度，包括板上的滤波电容、接插件、芯片本体的外形尺寸，在做整机结构装配校验时，可以直接导入装配体检查元件和外壳内壁的间隙，避免出现元件顶壳、装配间隙不足的问题，安装边界的尺寸公差控制在0.1mm以内，和实际实物的装配误差保持一致，能够直接用于外壳结构的适配设计，减少原型打样的迭代次数。
