SparkFunSAMD21迷你突破开发板结构设计

　　这款迷你突破板的设计核心围绕嵌入式原型快速验证场景展开，面向创客、电子工程师做功能验证、小型智能硬件开发的实际需求，在极小的板卡空间内完成SAMD21主控芯片的全部必要外设引出，解决了原型开发阶段核心板引脚不足、接线杂乱的常见问题。从实际使用场景来看，该板卡可直接嵌入小型可穿戴设备、低功耗传感节点、简易物联网终端的原型搭建中，无需额外设计主控最小系统电路，能大幅缩短前期硬件验证周期。设计思路上优先兼顾了引脚复用的合理性与接线便利性，将主控的GPIO、I2C、SPI、UART等常用通信接口按功能分区排布在板卡两侧排针位置，避免不同功能引脚交叉干扰，同时预留了复位按键、电源指示电路的安装位置，用户在搭建外接电路时可快速识别引脚定义，

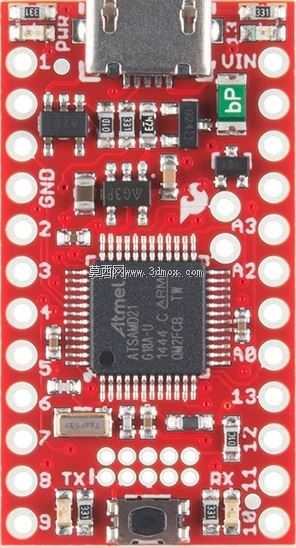

　　减少接线错误概率。外形尺寸控制在迷你级规格，板边做了圆角处理避免尖锐边角划伤，安装边界上预留了标准M2固定孔位，可直接固定在通用面包板、小型原型外壳或者定制安装支架上，适配绝大多数小型原型项目的安装空间要求。功能特性层面，板载电路完整覆盖了主控芯片运行所需的电源滤波、晶振、复位等基础电路，用户仅需外接5V或者3.3V电源即可让主控正常运行，所有引出引脚均做了过流保护设计，避免外接电路误接短路时损坏主控芯片。在结构建模过程中，完整还原了板卡的层叠结构、排针高度、元器件贴装高度，所有接插件的位置公差控制在工业级安装允许范围内，可直接用于外壳设计、安装结构匹配时的干涉检查，也可用于教学演示中嵌入式硬件结构的展示。

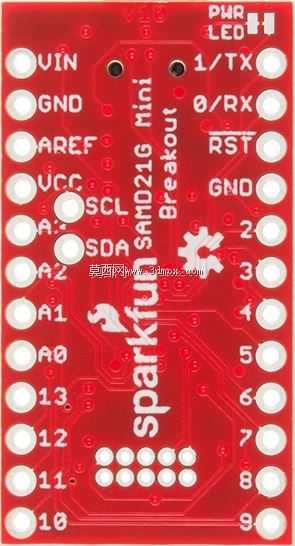

　　不同于通用开发板的大尺寸设计，这款迷你突破板的结构设计更偏向嵌入式集成场景，所有元器件均选用表贴封装，尽可能压缩板卡占用空间，排针选用标准2.54mm间距，兼容市面上绝大多数面包板、杜邦线、外接扩展模块的连接规格，无需额外转接即可快速搭建测试电路。板卡上的丝印标识位置在建模时也做了完整还原，对应每个引脚的功能标注位置与实物一致，方便用户在三维装配场景下快速核对引脚定义，避免结构设计时接插件位置与引脚功能不匹配的问题。
