格雷希尔48BFSP1M6QT滑动开关结构设计

　　在手持通讯终端、便携测试仪器、工业通讯模块这类需要频繁切换电路通路的设备里，滑动开关是操作频次极高的人机交互元件，格雷希尔这款48BFSP1M6QT滑动开关的结构设计，完全围绕高频操作下的可靠性、安装适配性展开。从实际选型应用的角度看，这类开关常被用在通讯设备的频段切换、电源通断、功能模式选择场景，日常使用中会面临反复拨动力度不均、焊接时高温传导、设备组装时公差偏移等实际问题，设计阶段就需要把这些工况纳入考量。

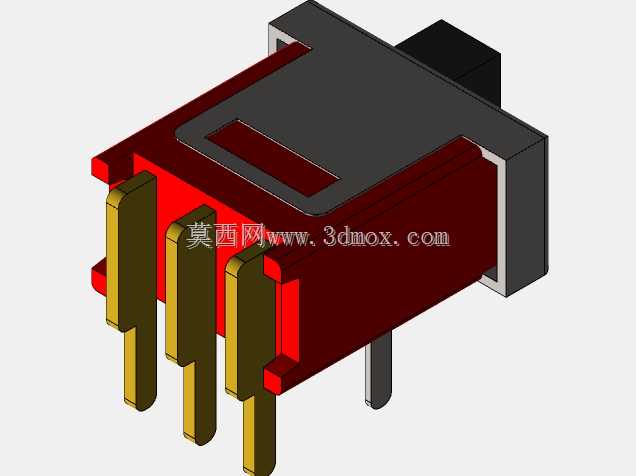

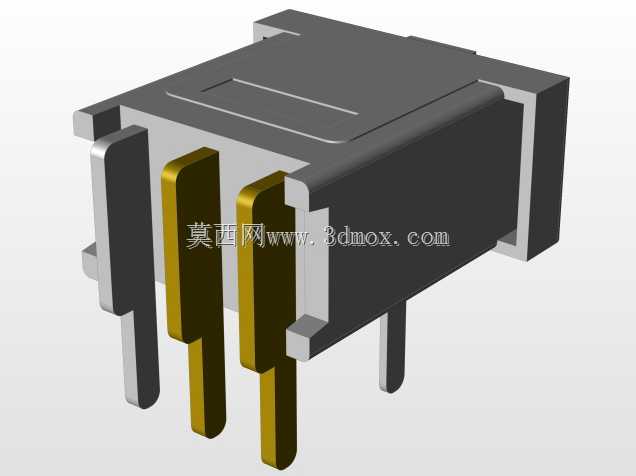

　　这款滑动开关采用卧式贴装的结构形态，整体外形做了窄边化处理，安装边界严格控制在常规通讯板卡的元件排布间距内，不会占用过多PCB板面空间，适配高密度布板的便携通讯设备设计需求。滑动拨柄的行程做了分段阻尼设计，每一次档位切换都有清晰的触感反馈，避免用户操作时出现档位误判，拨柄的凸起高度经过反复调校，既不会因为突出过高在设备组装时被外壳误触，也不会因为过低导致操作时打滑、拨动力度不足。

　　内部接触结构采用弹性接触桥设计，接触点位做了耐磨镀层处理，能够承受上万次往复滑动的磨损，保证长期使用后接触电阻不会出现大幅波动，避免通讯设备出现信号断续、供电不稳的问题。开关的引脚排布符合标准SMT贴装工艺要求，引脚间距预留了足够的焊盘空间，过回流焊时不会出现连锡、虚焊的问题，外壳基座采用耐高温工程塑料材质，能够承受无铅焊接的高温冲击，不会出现基座变形、引脚移位的情况。

　　从结构建模的细节来看，开关的滑动配合间隙控制在合理公差范围内，既保证拨块滑动顺畅无卡滞，又不会因为间隙过大出现晃动、档位偏移的问题，基座的定位柱设计能够在PCB组装时快速对位，提升SMT贴装的效率，外壳边缘做了圆角处理，避免组装时划伤操作人员或者周边线材。在通讯设备的结构堆叠设计中，这款开关的顶部预留了足够的操作空间，适配不同厚度的设备外壳开孔，拨柄与外壳开孔的配合间隙经过优化，不会出现卡壳、摩擦外壳的问题，同时开关的整体高度控制得当，不会顶起设备外壳，满足便携通讯设备轻薄化的设计趋势。

　　针对户外使用的通讯设备，这款开关的基座接缝处做了密封结构设计，能够阻挡日常使用中的灰尘、潮气进入开关内部，避免接触点氧化失效，适配复杂工况下的通讯设备使用需求。在电路适配层面，开关的额定载流参数匹配通讯设备的信号回路、小功率供电回路的使用要求，不会出现载流不足导致的发热、接触点烧蚀问题，是通讯类便携设备结构设计中非常实用的基础控制元件。
