BaneBots车轮连接车轴轮毂结构件

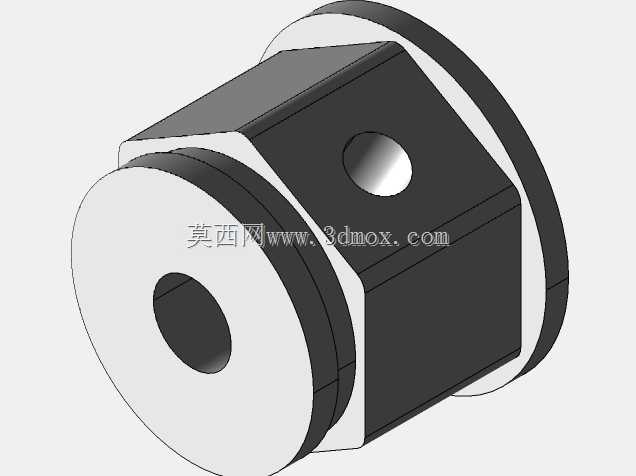

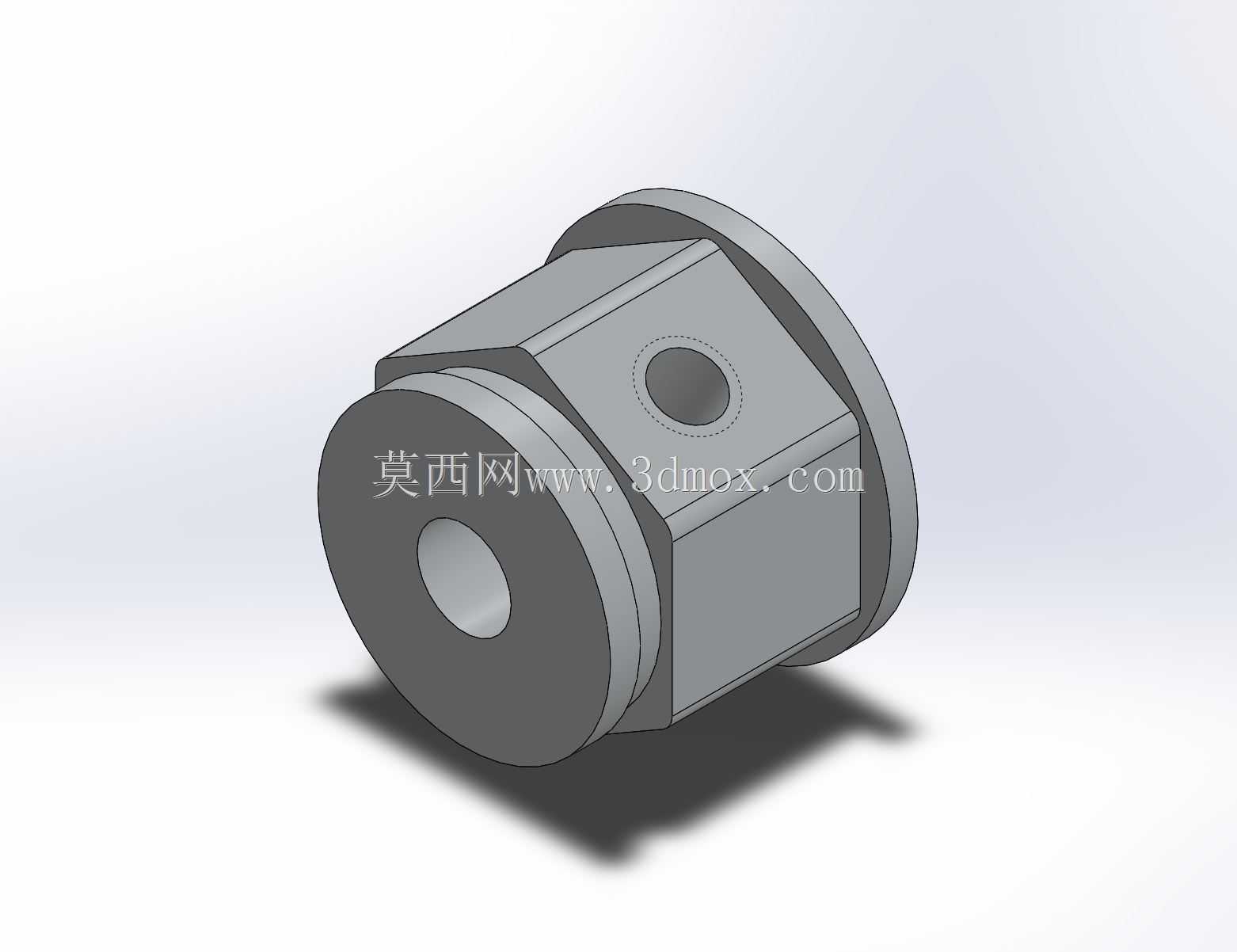

　　该零件作为轮组与轴系的衔接核心部件，主要服务于小型移动机器人、竞技类格斗机器人的行走轮组装配场景，承担车轮与驱动轴之间的扭矩传递、径向定位与轴向限位功能，解决塑料轮毂直接套轴易打滑、同轴度偏差大的问题。从结构设计来看，主体采用带法兰边的六角柱构型，中间贯穿轴孔，孔径匹配0.1575英寸标准轴径，可直接适配对应规格的钢轴、碳纤维轴，无需额外衬套即可实现小间隙配合，保证转动过程中无旷量。六角柱的平面结构可配合紧定螺钉实现周向锁止，侧面预留的径向螺纹孔用于安装紧定螺钉，将轴与轮毂刚性连接，传递电机输出的扭矩，避免轮轴相对转动造成功率损耗。两端的凸缘结构一方面作为轴向定位面，一侧贴合车轮轮毂内侧安装面，另一侧可抵靠轴承或轴套端面，

　　限制轮组的轴向窜动，另一方面凸缘的圆柱面可作为车轮安装的定位基准，保证车轮安装后与轴的垂直度，减少转动时的偏摆抖动。设计时充分考虑了小型机器人的轻量化需求，整体采用等壁厚结构，在保证连接强度的前提下尽可能削减冗余材料，六角构型相比整圆柱结构，既方便使用扳手夹持拧紧，也能在与塑料车轮轮毂注塑嵌合时提供更大的接触摩擦力，防止轮毂与连接座之间发生相对转动。安装边界上，零件总长度适配常规24mm宽度的BaneBots标准轮毂，法兰外径与轮毂中心安装孔完全匹配，装入后外表面与轮毂端面齐平，不会突出轮面影响轮组与地面的接触，也不会向内突出干涉车架上的轴承座、电机安装位。实际装配时，只需先将该连接座压入车轮中心孔，

　　穿入车轴后拧入侧面紧定螺钉即可完成固定，无需额外加工定位槽，大幅降低小型机器人轮组的装配难度，同时相比传统的销连接、键连接结构，该零件的集成化设计减少了配件数量，在紧凑的机器人底盘空间内可节省安装空间，适配多轮布局的小型移动平台使用。在扭矩传递能力上，该结构可承受小型直流减速电机输出的额定扭矩，满足竞技机器人快速启停、急转变向时的载荷要求，不会出现连接失效、轮轴松脱的问题，同时金属材质的连接座相比塑料一体轮毂的轴孔结构，耐磨性能更优，长时间运行后轴孔不会出现磨损扩孔的问题，可延长轮组的整体使用寿命。
