汽车传动系统差速器齿轮箱结构设计

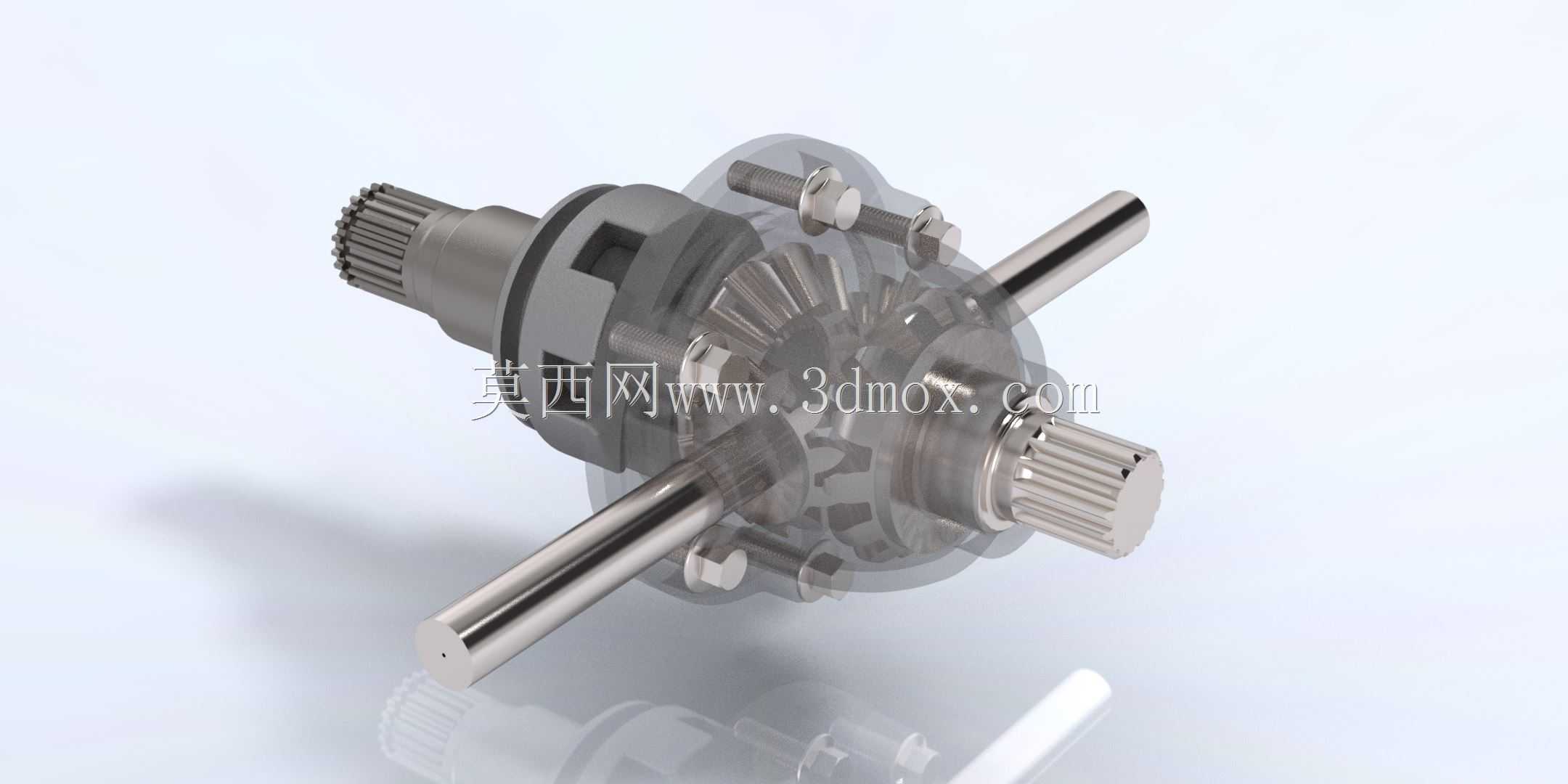

　　差速器齿轮箱是乘用车辆、商用车辆驱动桥核心传动部件，核心作用是在车辆转弯或行驶于不平路面时，允许两侧驱动轮以不同转速转动，抵消两侧车轮的滚动距离差，避免轮胎拖滑磨损，同时保证动力持续稳定传递至驱动轮，保障车辆行驶的操控稳定性与轮胎使用寿命。从结构设计来看，该差速器采用对称式圆锥行星齿轮结构，核心组成包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、花键输出轴以及壳体紧固螺栓，差速器壳体采用半剖分式结构，通过螺栓紧固实现内部齿轮组件的封装，既保证壳体整体刚性，也便于内部齿轮的装配与检修。行星齿轮通过滑动配合安装在十字轴轴颈上，行星齿轮背面与差速器壳体内壁的球面支撑面贴合，保证齿轮啮合过程中的对中精度，

　　半轴齿轮的花键孔与驱动半轴配合，将动力最终传递至车轮。设计过程中，首先需要根据整车动力参数确定主减速比与差速器齿轮的模数、齿数，行星齿轮与半轴齿轮的啮合间隙需控制在合理范围，既要保证齿轮传动过程中润滑脂能顺利进入啮合面形成油膜，也要避免间隙过大导致传动冲击、异响。差速器两端的花键轴分别对接主减速器从动齿轮与驱动半轴，安装时需保证两端轴颈的同轴度公差，避免运转过程中出现偏载、轴承受力不均的问题。壳体上的螺栓孔位置度需严格控制，保证两半壳体装配后结合面无错位，防止内部润滑油泄漏。十字行星齿轮轴的轴颈表面需做硬化处理，提升耐磨性能，应对行星齿轮自转与公转过程中的反复摩擦。在实际装车场景中，差速器齿轮箱集成于驱动桥内部，

　　外部连接主减速器从动齿轮，接收变速箱传递来的动力，经差速器内部齿轮分流后传递至两侧半轴，直线行驶时行星齿轮仅随壳体公转，两侧半轴齿轮转速相同，转弯时行星齿轮在公转的同时产生自转，自动调整两侧半轴的转速差，保证车轮纯滚动。设计时还需考虑差速器的安装边界，整体径向尺寸需匹配驱动桥壳的内部安装空间，轴向长度需适配半轴的安装行程，两端花键的参数需与对接部件的花键完全匹配，保证装配后无轴向窜动。齿轮啮合的接触斑点需控制在齿面中部区域，避免偏载导致轮齿早期磨损，壳体内部需预留足够的储油空间，保证齿轮运转过程中能得到充分润滑，降低传动噪音与磨损速率。
