巴哈赛车底盘组焊定位工装夹具

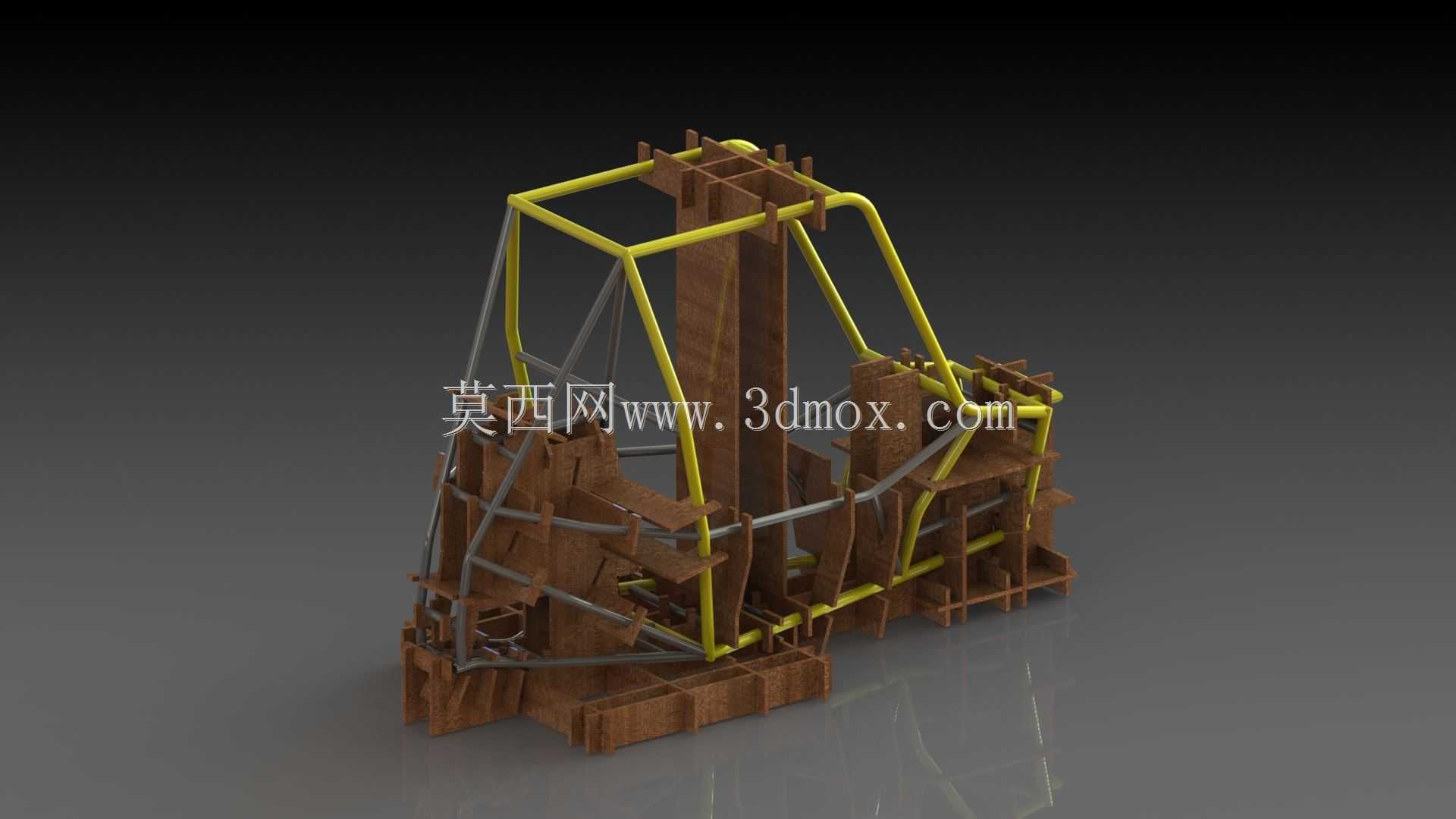

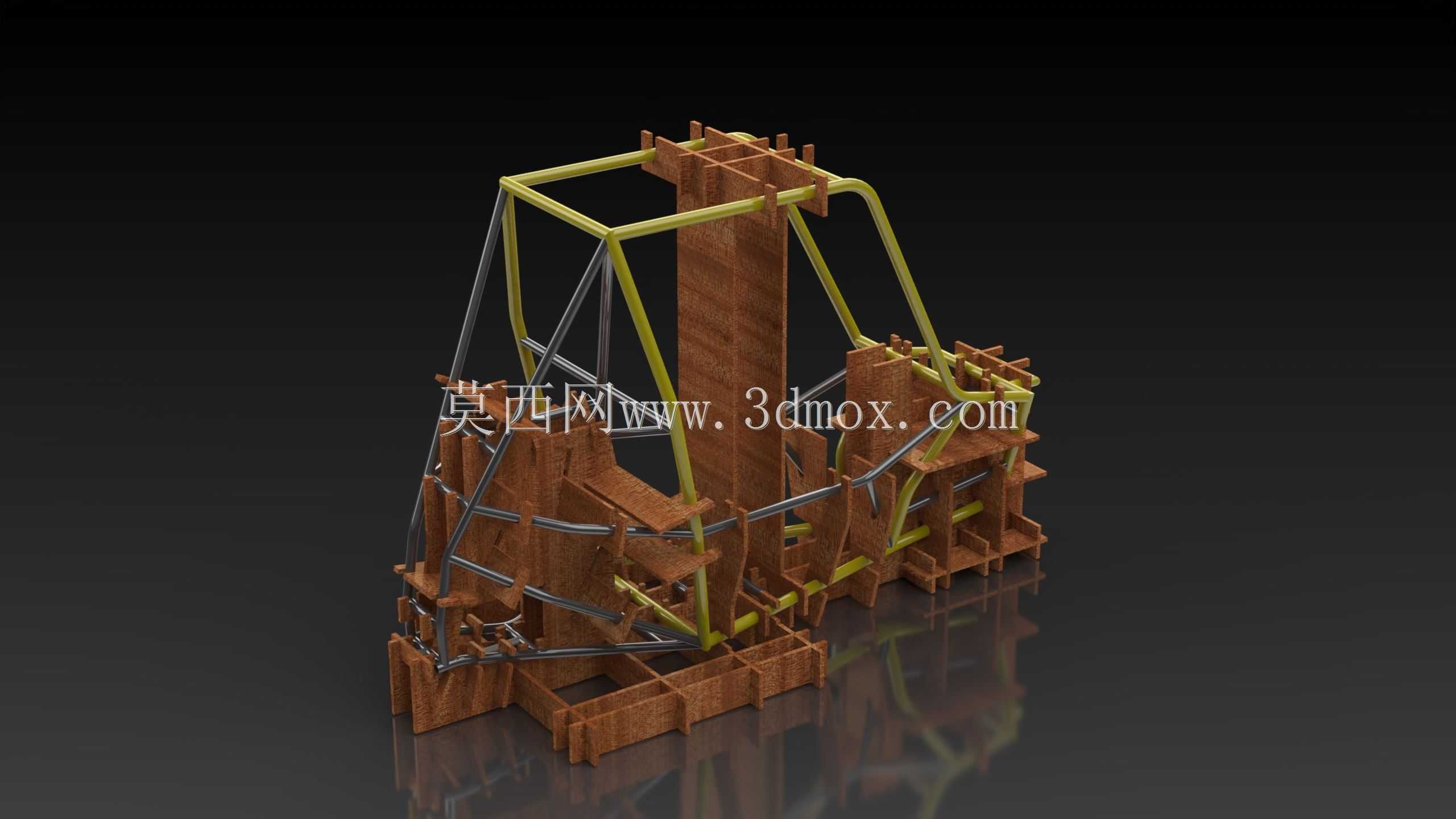

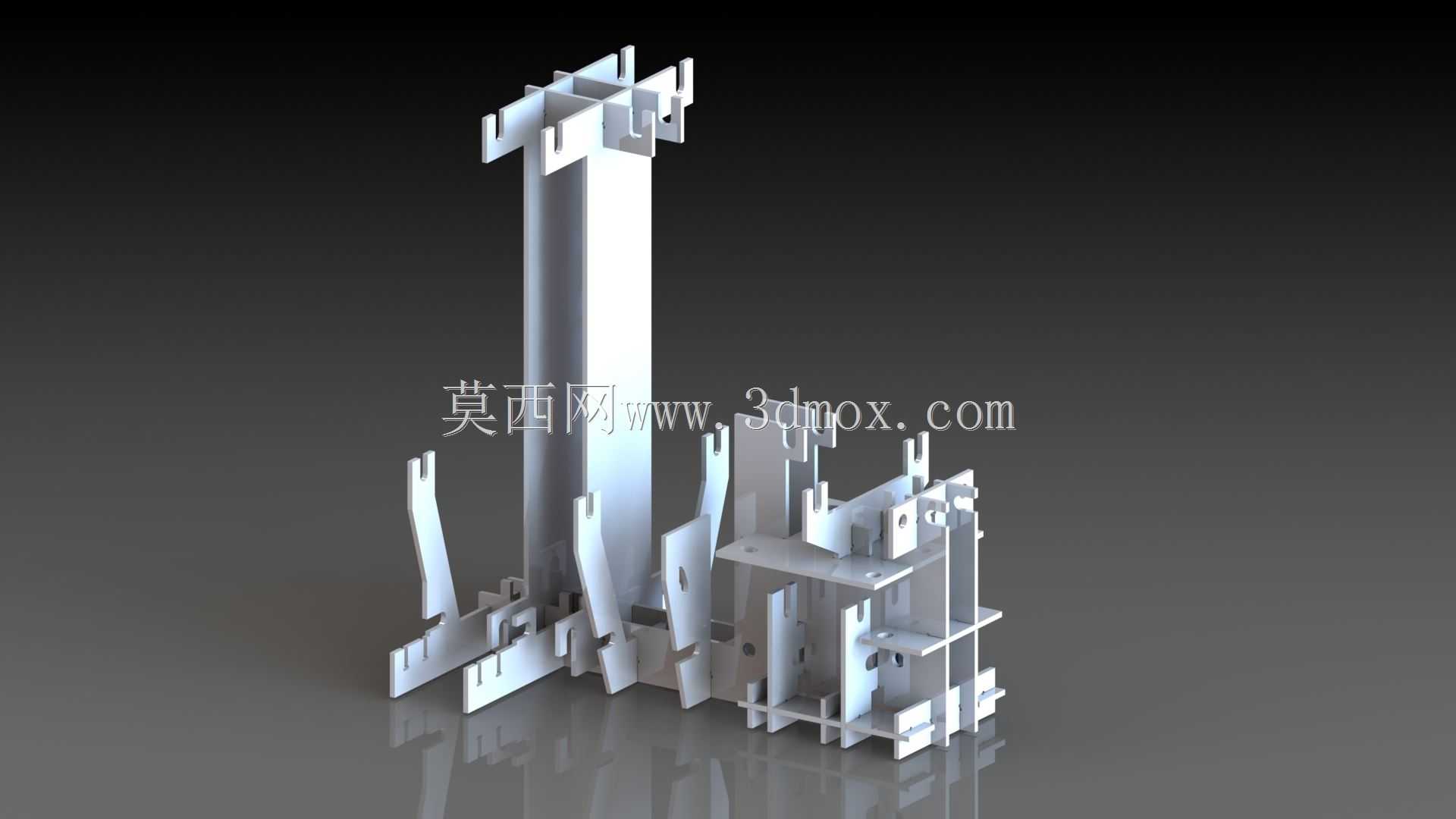

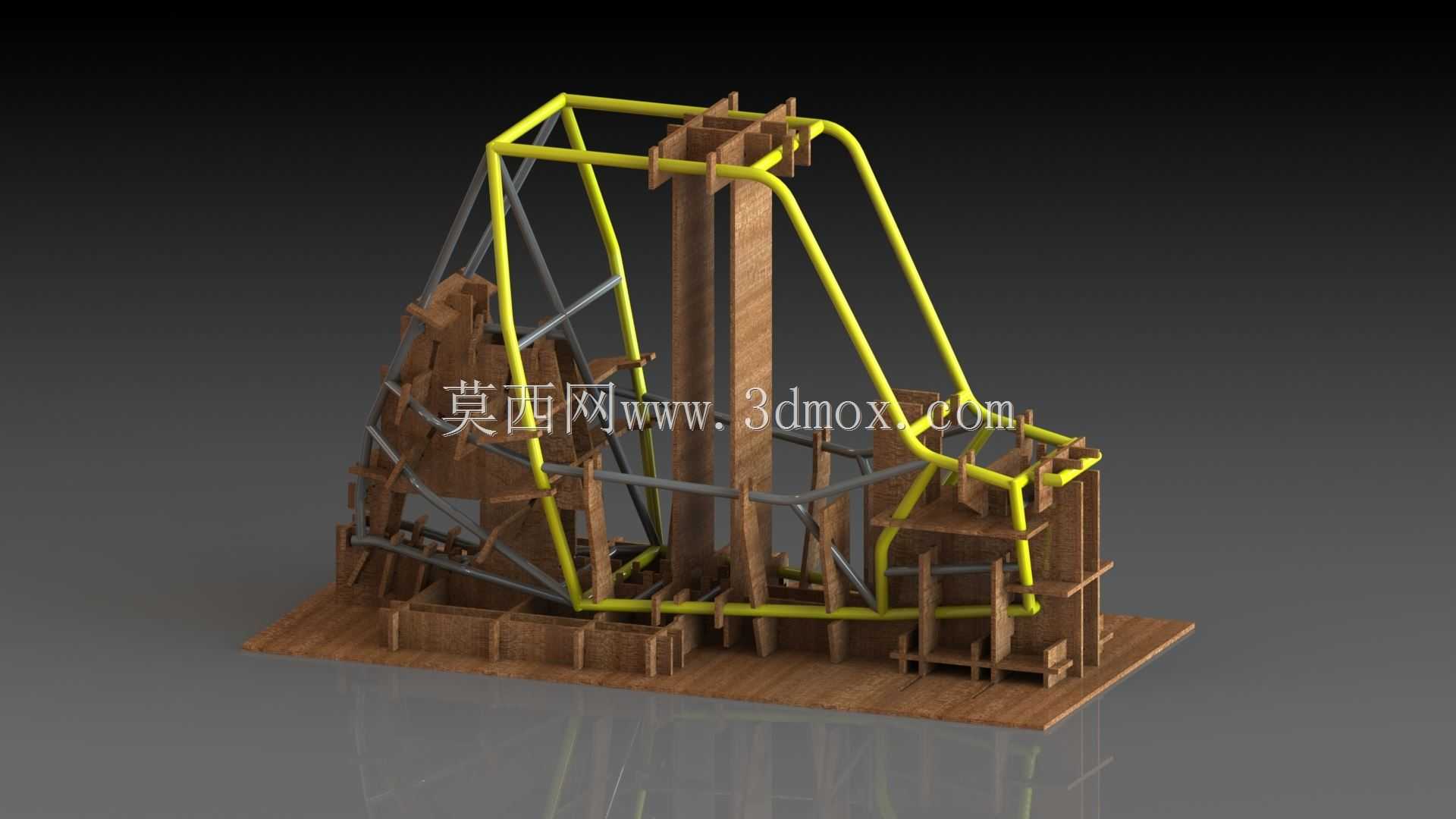

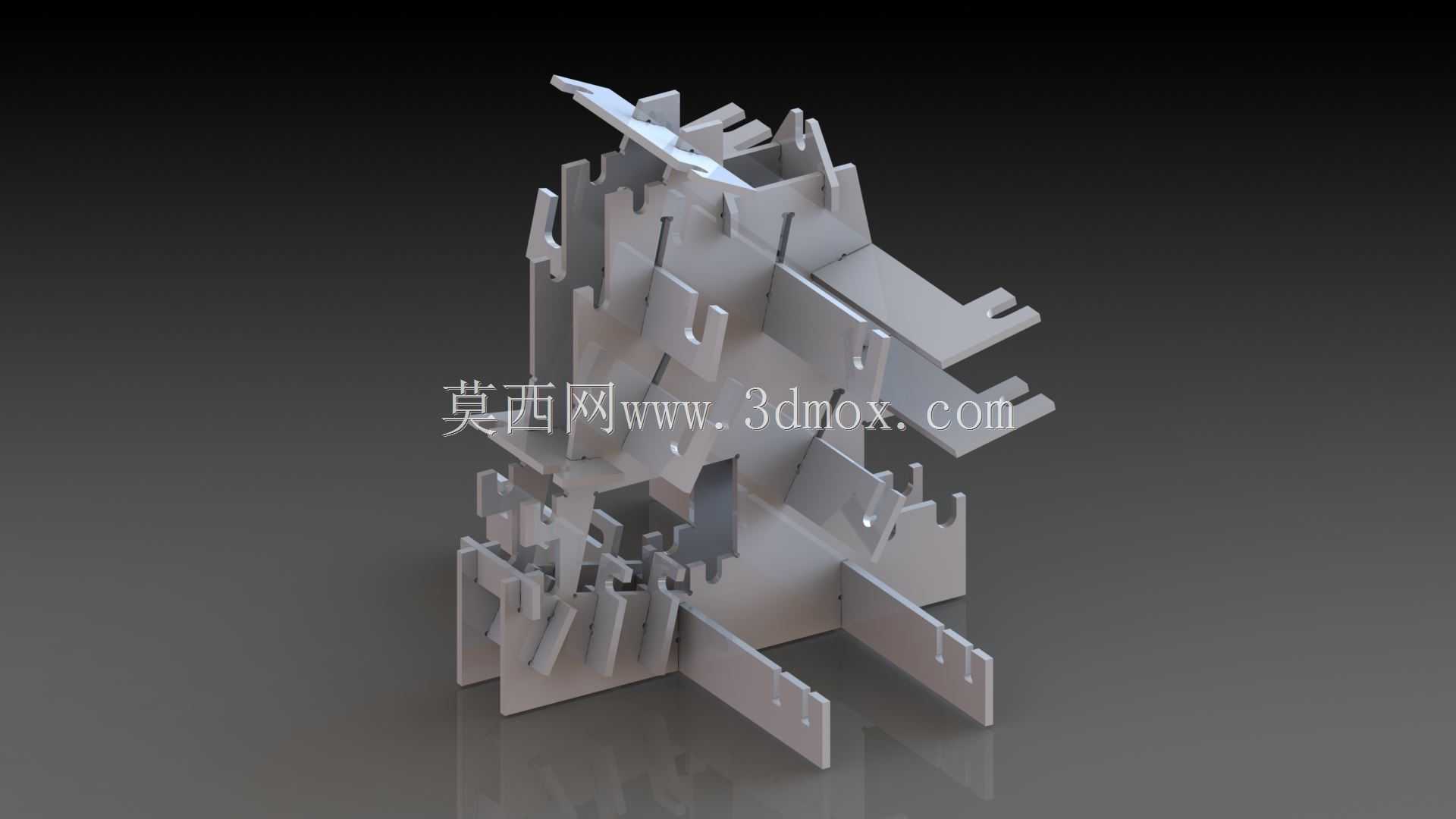

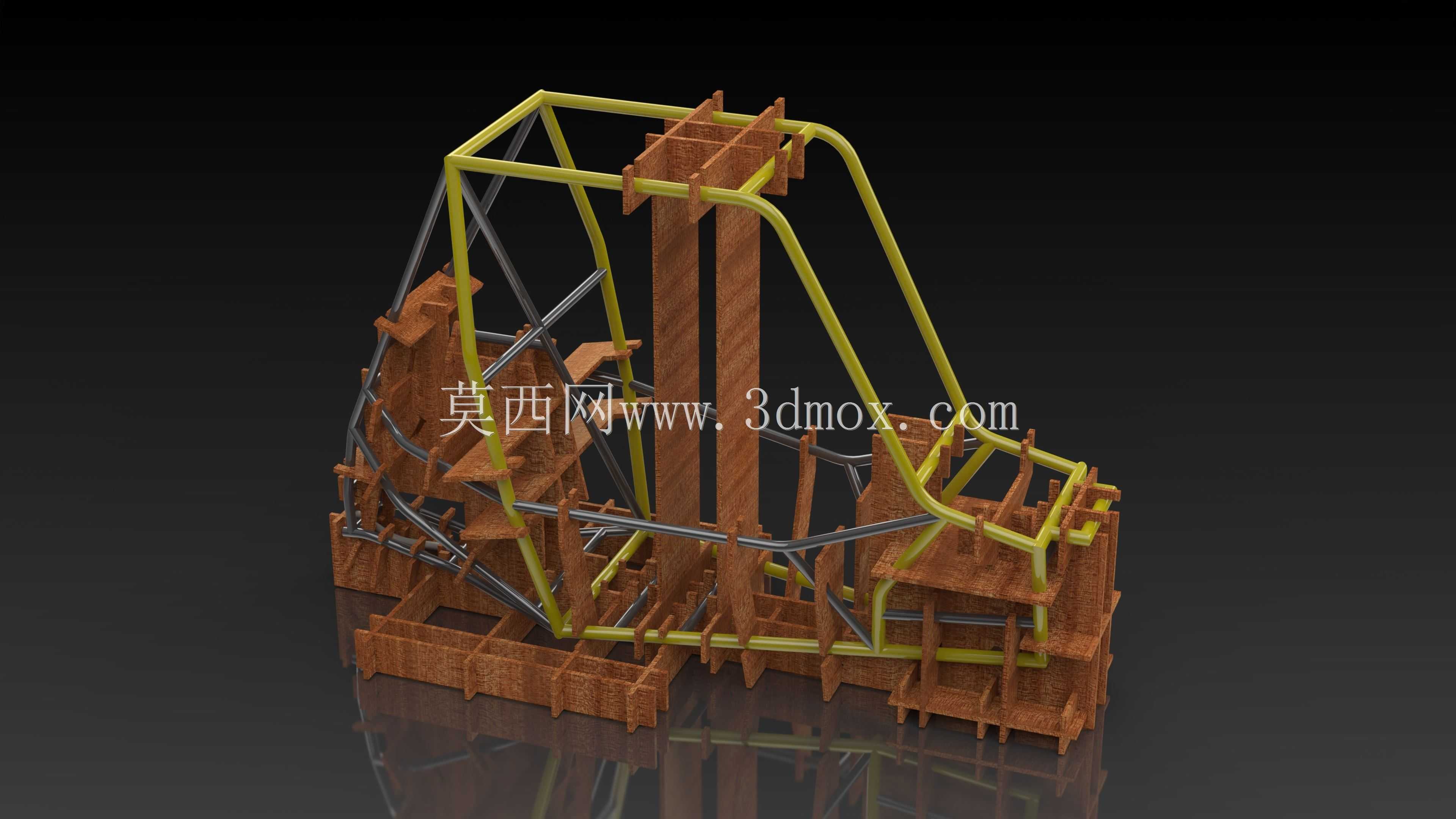

　　这套工装针对巴哈越野赛车底盘的管架结构组焊工序设计，核心作用是在底盘管件拼焊过程中提供稳定的定位基准，避免焊接过程中管件移位导致的整体形位公差超差，解决小批量赛车试制过程中无专用工装时，底盘尺寸一致性差、后续悬架安装点错位的常见问题。工装主体采用分层定位结构，底部为整体式基准平台，所有定位模块的安装基准面统一加工，保证各定位点的相对位置精度符合设计公差要求；垂直方向设置多组高度可调的立柱定位座，对应底盘纵梁、横梁、防滚架连接点的空间坐标，每处定位座都预留了管件卡装槽，槽型与对应管件的截面轮廓匹配，圆管位置采用V型槽定位，异形截面的加强筋位置采用仿形槽定位，装夹时无需反复测量尺寸，管件落位后即可通过快速夹钳固定，

　　大幅减少拼焊过程中的划线、找正时间。考虑到巴哈赛车底盘管件多为空间交错布局，工装的侧向支撑采用斜向布置的可拆式结构，既能够为侧边防滚架管件提供侧向支撑力，避免焊接热变形导致的管件外张或内收，也能在焊接完成后快速拆除侧向支撑模块，方便整体焊完的底盘从工装上顺利吊出，不会出现工装与焊完的车架发生干涉卡滞的问题。工装的所有定位面都预留了焊接避让空间，对应焊缝位置做了缺口处理，焊工在施焊时焊枪不会与工装结构发生碰撞，能够连续完成各连接点的焊接作业，无需中途反复调整工件位置。在安装边界上，工装底部的基准平台预留了与地面T型槽配合的固定孔，可直接固定在焊接工作平台上，整体占地面积适配常规小型焊接工位的空间尺寸，不需要额外改造作业场地；

　　各定位模块与基准平台之间采用销钉加螺栓的连接方式，后续如果底盘设计迭代改型，只需要更换对应位置的定位模块，不需要重新制作整套工装，能够降低小批量试制阶段的工装成本。这套工装同时兼顾了预装配定位功能，在正式焊接前，可以先将所有管件在工装上进行预拼装，检查各管件的下料长度、折弯角度是否符合设计要求，提前发现下料工序的误差，避免不合格管件流入焊接工序造成返工。
