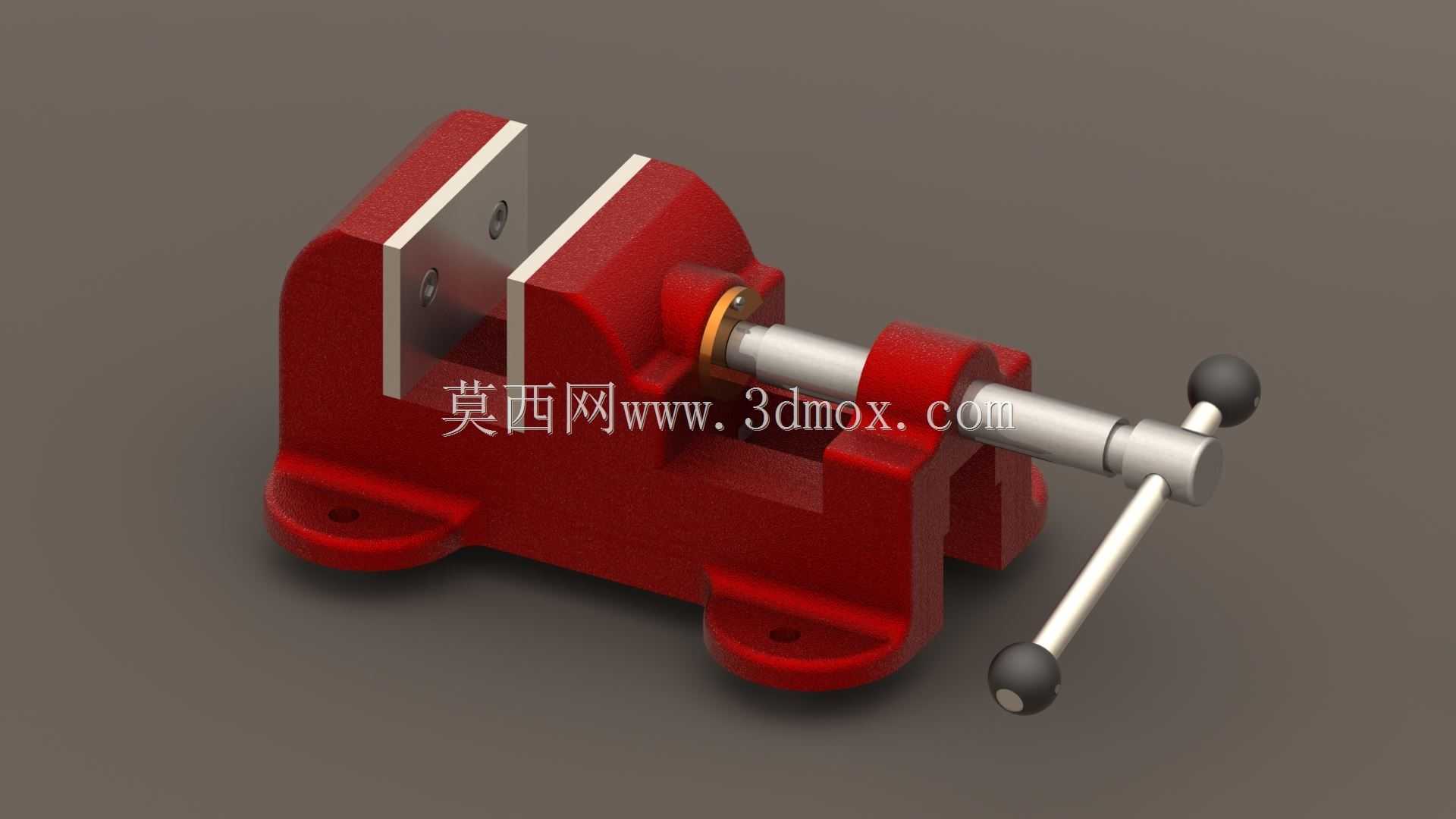

机加工夹持用固定式台钳结构设计

　　作为机加工、钳工装配场景中最基础也最核心的夹持工装，台钳的结构合理性直接影响小件加工、零件修配的作业精度与操作效率。这款固定式台钳采用经典的丝杠传动夹持结构，整体以铸铁材质作为基体主体，兼顾夹持刚性与长期使用的抗形变能力，活动钳身与固定钳身的配合导轨采用燕尾式导向结构，可在钳口开合全程保持运动轨迹平直，避免夹持过程中出现钳口错位、工件夹偏的问题。钳口部位配置可更换的淬硬钢齿板，齿面做交叉网纹处理，既可以提升对金属工件的夹持摩擦力，防止铣削、锉修过程中工件打滑，也能在齿板磨损后单独更换，降低整钳的维护成本。从安装边界来看，底座设置两个对称的长圆形安装孔，可适配不同工作台面的螺栓孔距，

　　安装时通过螺栓将台钳牢牢固定在钳工台或机床辅助工作台面上，底座与钳身之间为刚性一体式连接，相比回转式底座夹持刚性更强，适合承受较大的锉削、敲击、轻铣载荷。丝杠副采用梯形螺纹传动，具备自锁特性，夹持工件后不会因加工振动出现钳口松退，丝杠端部配置带防滑胶套的转动手柄，手柄力臂长度经过匹配设计，操作人员无需借助加力杆即可输出足够的夹持力，同时避免力臂过长导致夹持力过大夹伤薄壁工件。在实际应用场景中，这类台钳可覆盖钳工划线、零件去毛刺、小型工件钻孔攻丝、钣金件弯折修形、样件装配调试等多类作业需求，固定钳身与活动钳身的钳口开合行程可满足常规尺寸机械零件的夹持需求，钳身侧面预留的辅助孔位还可加装挡块、定位靠山等附件，

　　拓展批量零件加工时的快速定位功能。设计过程中重点考量了应力集中部位的结构强化，在钳身与底座连接的转角处做圆弧过渡处理，长期承受敲击载荷时不会出现应力断裂，丝杠与活动钳身的连接部位采用推力轴承结构，降低转动手柄时的摩擦阻力，即使钳口夹持较重工件，转动开合过程也不会出现卡滞。整体外形尺寸适配常规钳工工作台的安装空间，不会占用过多台面操作区域，钳身高度符合人体站立作业的操作高度，长时间进行锉修、装配作业时不易产生操作疲劳。
