多缸弯头式小型气动发动机结构设计

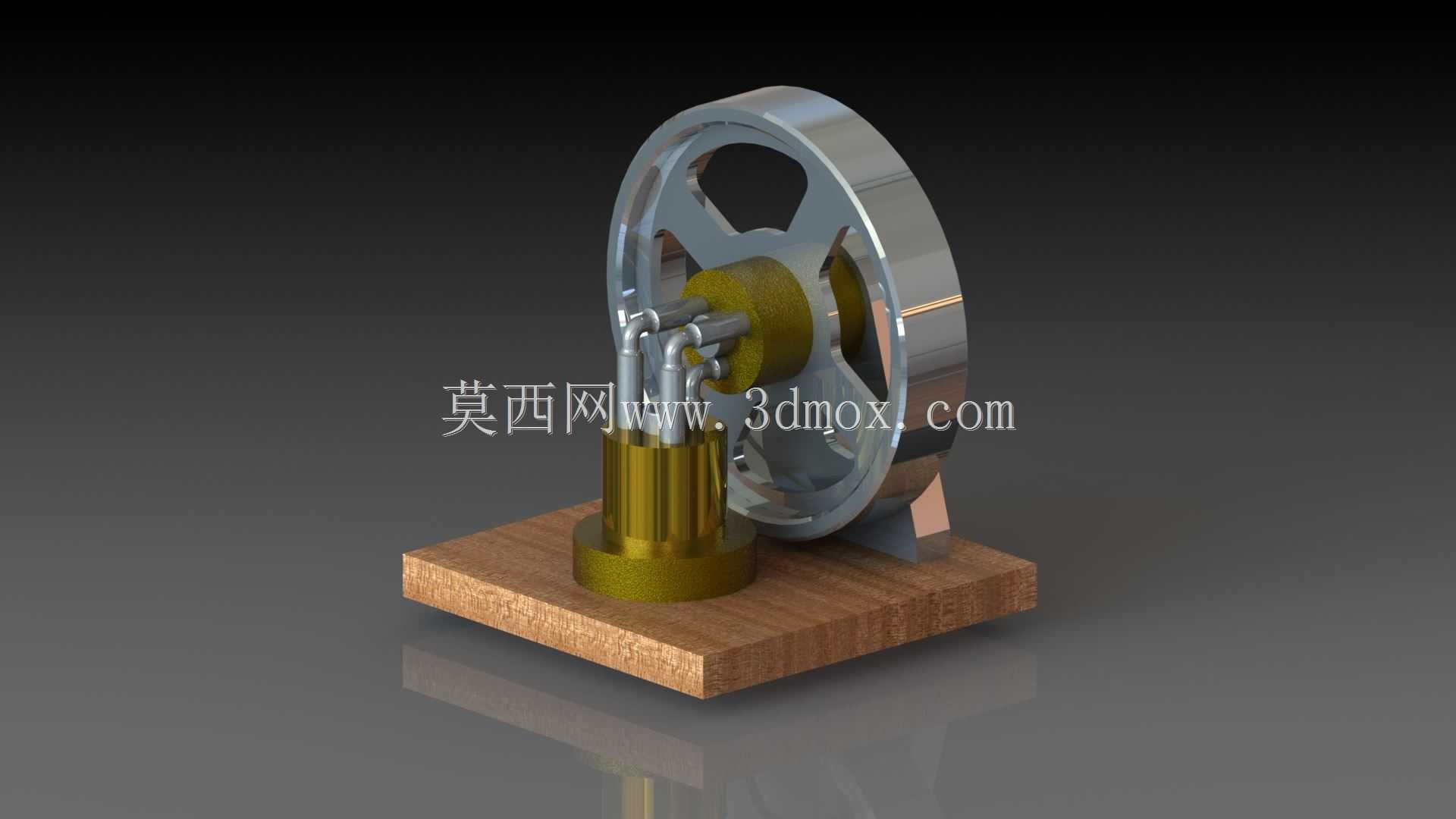

　　这类弯头结构的小型气动发动机，常作为教学演示装置、微型动力输出单元使用，也可嵌入小型科普展品、桌面机械摆件的动力模块中，依靠压缩气体作为动力源完成往复-旋转的运动转换，相比同排量的内燃机结构更简洁，无燃油供给与点火系统的复杂排布，维护门槛极低，适合低负载、短周期运行的动力场景。从结构设计逻辑来看，该动力单元将气缸采用弯头式排布，缸体轴线与输出轴呈特定夹角布置，压缩气体通过弯头气道依次进入各缸推动活塞做往复运动，活塞通过连杆将直线作用力传递至曲轴，曲轴端集成大直径飞轮结构，依靠飞轮的转动惯量抵消各缸做功的相位差波动，保证输出轴转动的平顺性，避免单缸做功带来的转速跳变问题。安装层面，整套动力单元采用一体化木质基座作为承载结构，

　　基座上预留缸体安装定位槽与飞轮轴的支撑座安装位，安装时需保证飞轮轴的支撑座同轴度误差控制在0.02mm以内，避免转动过程中出现卡滞、偏磨问题；缸体组件通过定位销固定在基座对应位置，弯头气道的接口处需做密封处理，保证压缩气体通入时无泄漏，动力输出端可通过飞轮侧的轴伸连接带轮、齿轮等传动件，向外输出扭矩。外形尺寸上，整套装置的基座长宽尺寸适配常规桌面安装场景，飞轮直径大于缸体总高度，转动时飞轮外缘与周边结构的安全间隙不小于10mm，避免运行过程中出现干涉。设计过程中需重点匹配各缸的配气相位，弯头气道的走向需保证气体流动阻力最小，活塞与缸壁的配合间隙选取合适的公差范围，既保证往复运动无卡滞，又能减少气体泄漏带来的动力损失；

　　飞轮的重量需根据缸数与输出扭矩做匹配，重量过大会导致启动阻力过高，重量过小则无法有效稳定转速，实际建模时需反复调整飞轮的轮辐结构与厚度，在保证转动惯量的前提下尽可能降低整体重量。这类结构的动力单元输出转速适中，扭矩特性平稳，除教学演示用途外，经过密封与材质升级后，也可作为小型气动工具的动力源，适配低转速、小扭矩的作业场景，相比电动动力单元不存在电火花风险，可在部分有防爆要求的特殊场景下替代微型电机使用。
