深沟球滚动轴承机械结构三维建模

　　滚动轴承是旋转机械中应用最广泛的支撑部件，从普通家用电机、输送辊道到精密机床主轴、风电齿轮箱内部，几乎所有存在旋转轴系的设备都离不开这类零件的支撑作用。它的核心功能是将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低轴系运转的阻力损耗，同时约束轴的径向与轴向窜动，保证旋转部件的回转精度在设计允许范围内。

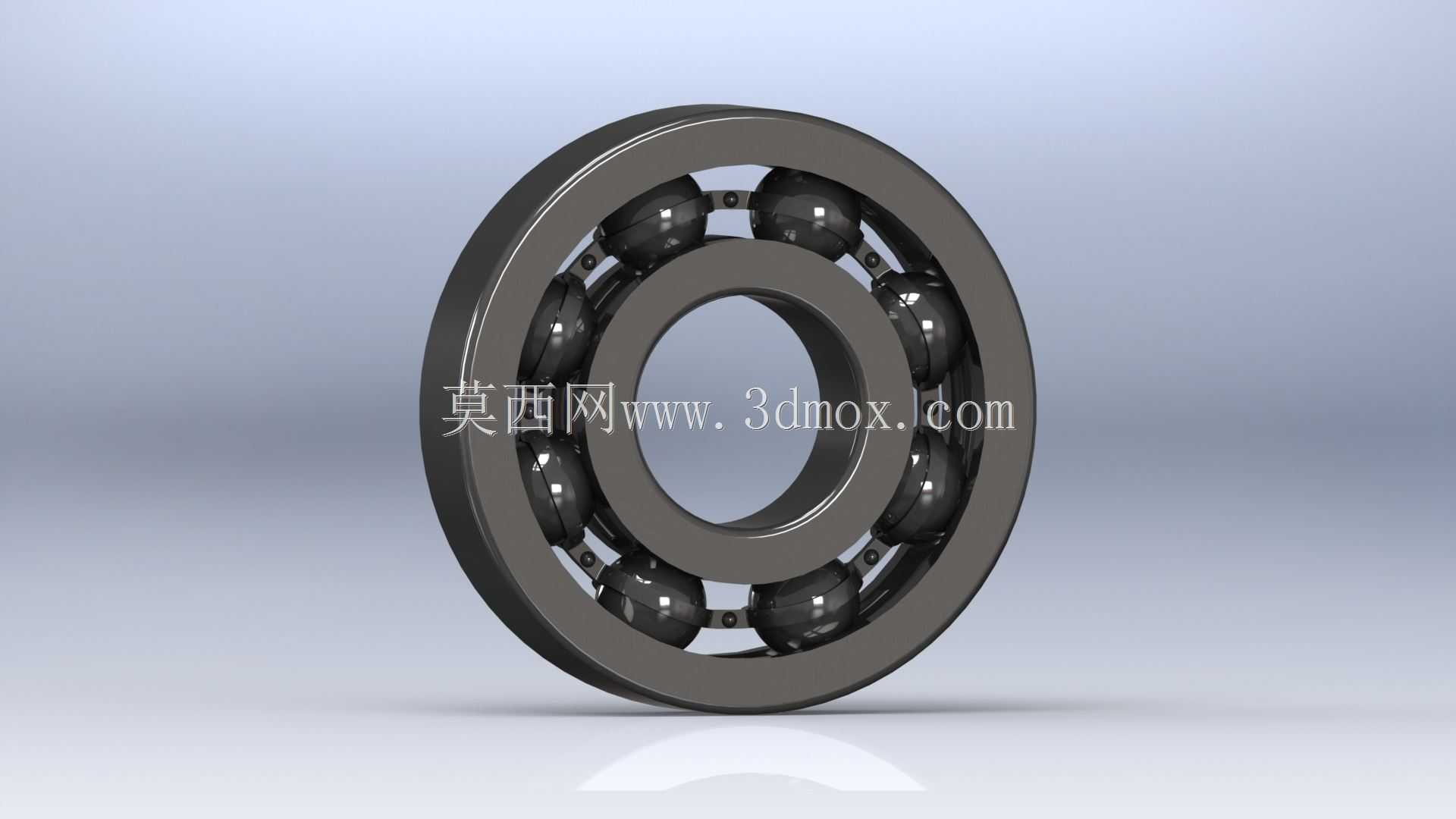

　　本次建模的深沟球轴承，采用最经典的内外圈加钢球、保持架的结构形式，建模过程中首先确定了轴承的公称内径、外径与宽度尺寸，这三个参数是设备选型时的核心安装边界，直接决定了轴承能否适配对应轴径与安装座孔。内外圈的滚道采用圆弧曲面设计，滚道曲率半径略大于钢球半径，保证钢球在滚道内滚动时既能充分接触承载，又不会出现卡滞或过度磨损的问题。钢球作为核心滚动体，均匀分布在内外圈滚道之间，保持架的作用是将相邻钢球分隔开，避免钢球之间直接接触摩擦，同时引导钢球在滚道内均匀排布，保证运转过程中载荷分布均匀。

　　从实际应用场景来看，这类轴承主要承受径向载荷，也可在一定范围内承受双向轴向载荷，当径向游隙适当加大时，其角接触特性会更明显，可承受更高转速下的复合载荷。建模时需要重点关注滚道与钢球的配合间隙，也就是轴承的径向游隙，游隙过小会导致运转时发热抱死，游隙过大则会引发轴系振动、回转精度下降，不同应用场景下的游隙组别需要匹配对应的工况要求，比如高速运转场景需要选用稍大游隙，重载低速场景则适配较小游隙。

　　安装边界方面，轴承内圈与轴的配合通常采用基孔制过渡配合，外圈与轴承座孔采用基轴制过渡配合，建模时需要预留出配合面的公差带位置，同时要考虑轴承的密封、润滑结构，虽然本次建模未附带密封件，但实际应用中，防尘盖或密封圈的安装槽位需要在内外圈对应位置预留，润滑脂的填充空间也需要在设计时纳入考量，保证轴承长期运转时的润滑条件。

　　设计思路上，这类标准件的建模需要严格遵循通用机械零部件的尺寸规范，保证各部分结构的比例符合工程实际，比如保持架的兜孔间隙、内外圈的挡边高度、倒角尺寸都要符合实际加工与装配要求，倒角不仅是为了去除加工毛刺，也能在装配时起到导向作用，避免安装时刮伤配合面，同时减少应力集中，提升轴承的抗疲劳寿命。在轴系设计中，轴承的选型与安装直接决定了整台设备的运转可靠性，建模过程中还原每一处细节结构，能够为后续的装配仿真、干涉检查、载荷分析提供准确的数字模型基础，帮助设计人员提前预判装配中可能出现的问题，减少物理样机的试错成本。
