双摆锤重力联动铰接运动结构

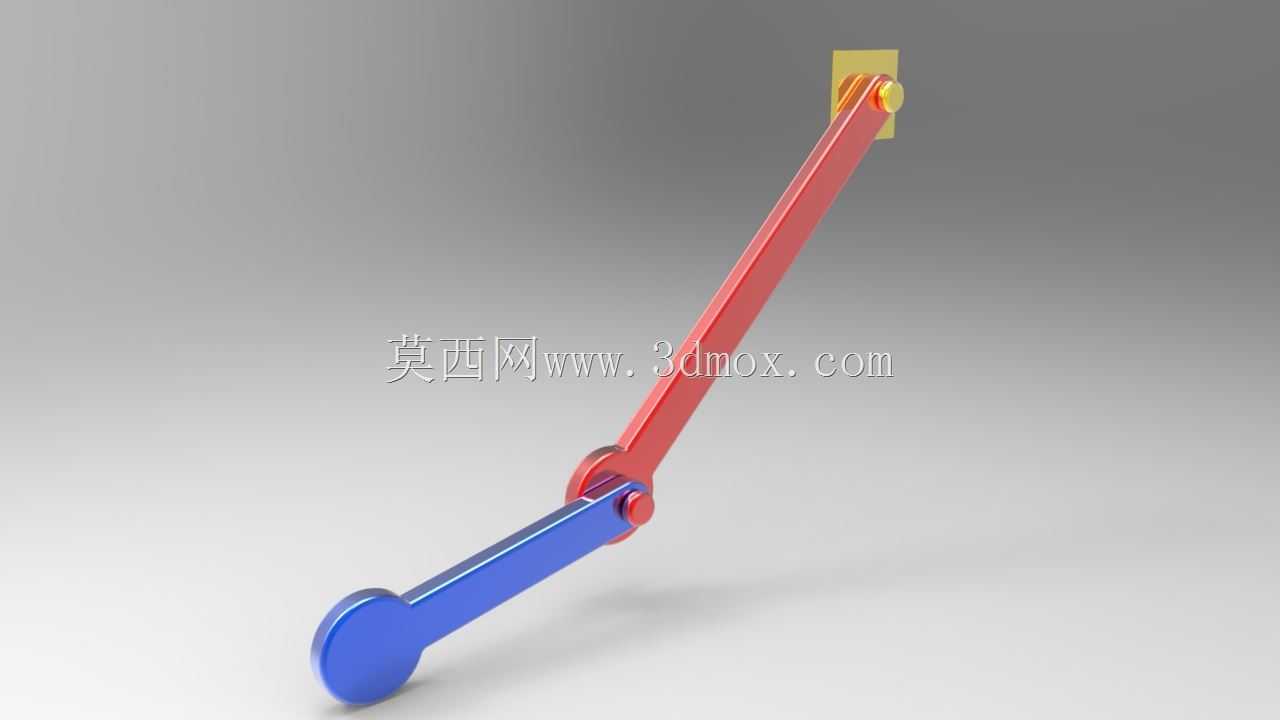

　　这套双摆锤结构是典型的重力驱动刚体运动演示构件，常被应用在物理教学演示装置、动力学仿真验证平台以及部分依靠重力势能触发的机械触发机构中。从实际工程场景来看，不少高校力学实验室会采用这类结构搭建单摆、复摆运动规律验证实验台，也有部分自动化产线的重力触发式工位挡停机构，会参考双摆的运动轨迹做限位结构设计，避免摆杆运动过程中出现干涉卡滞。结构本身采用两级铰接设计，上端摆杆通过固定铰支座与安装基座连接，铰点处预留了标准销轴安装位，可适配不同直径的耐磨销轴，安装基座上开有四个对称布置的沉头安装孔，能够直接通过螺栓固定在实验台架或者设备安装面上，安装边界需保证基座固定面平面度公差不超过0.1mm，避免铰点安装偏斜导致运动过程中出现附加侧向力，

　　加速铰接处的磨损。下端摆杆通过中间铰接轴与上端摆杆连接，末端集成了一体式配重锤头，配重部分采用等直径圆头结构，重心沿摆杆轴线方向布置，能够在重力作用下带动两级摆杆做无规则耦合摆动，铰接位置均预留了微小的轴向间隙，避免摆杆转动过程中出现端面摩擦，同时保证摆杆始终在同一竖直平面内运动，不会出现侧向偏摆。设计过程中优先考虑了运动过程中的动平衡特性，两级摆杆的长度比例经过反复校核，上端摆杆长度大于下端摆杆，能够保证初始释放后摆动过程的运动轨迹具备足够的非线性特征，满足动力学演示的需求；摆杆本身采用等截面矩形结构，在保证结构刚度的前提下尽可能降低自身重量，减少摆杆自重对末端配重运动轨迹的干扰，所有铰接孔的位置度公差控制在0.05mm以内，

　　保证转动过程中无卡滞、无旷量。从安装尺寸来看，上端铰点到中间铰点的中心距、中间铰点到末端配重重心的中心距均按照整数比例设置，方便实验过程中进行运动参数计算，整体结构展开后的最大摆动半径不会超出基座安装面的横向边界，安装时无需额外预留过多的周边避让空间，铰接处可根据使用场景加装铜套或者滚动轴承，适配长时间连续摆动的使用需求，降低维护频率。
