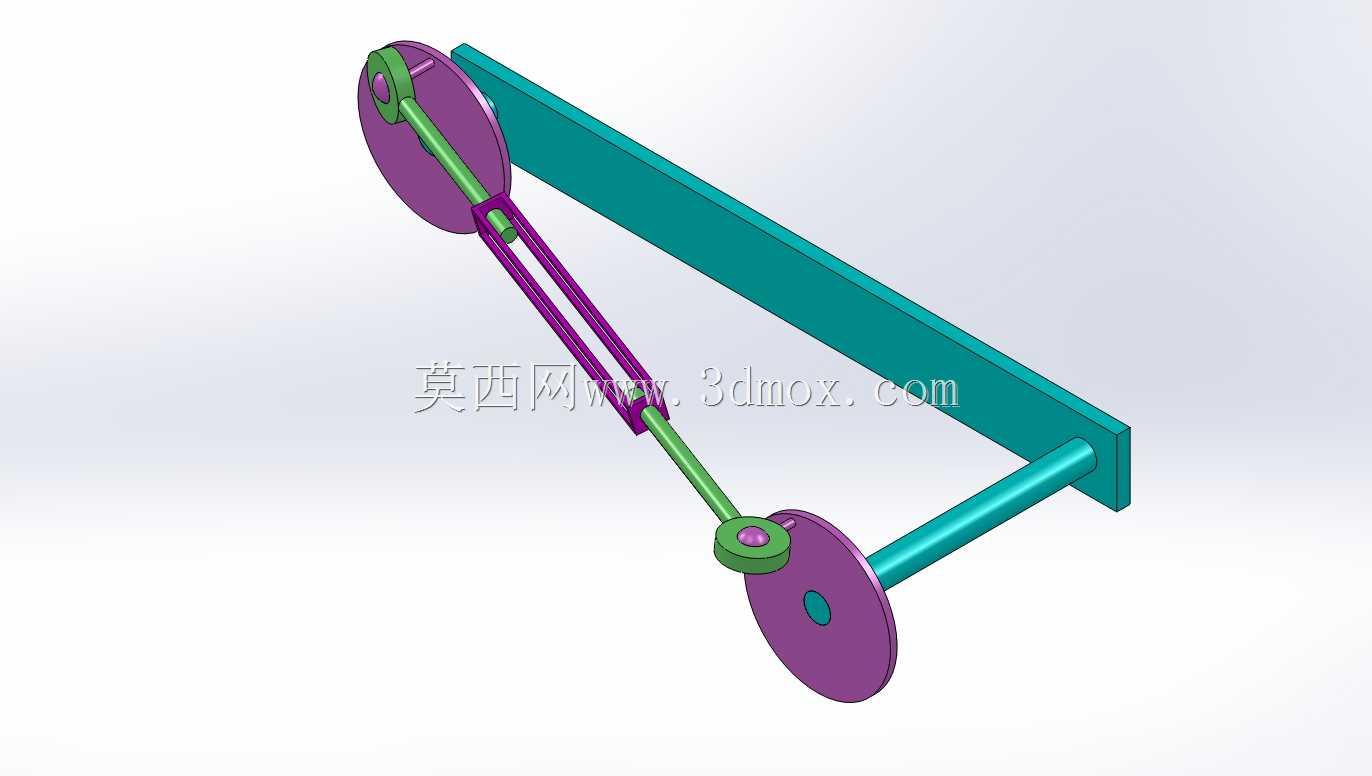

带球形棱形接头双轮连杆传动组件

　　这套连杆传动组件在轻工输送、小型自动化作业线的间歇传动工位应用十分广泛，很多需要实现定角度往复摆动转换的工位，都会用到这类带异形接头的连杆结构，相比传统刚性铰接连杆，它能补偿一定范围内的安装同轴度误差，降低安装面的加工精度要求，减少装配阶段的修配工作量。从结构设计逻辑来看，组件两端的轮盘作为动力输入与输出的载体，轮盘上的偏心安装位是实现回转运动转往复摆动的核心，偏心距的取值直接决定了输出端的摆动行程范围，设计时需要结合工位所需的摆动角度，核算偏心距与连杆有效长度的比值，避免出现传动死点。中间的连杆段采用分体式结构，两端分别配置球形接头与棱形接头，球形接头负责适配多方向的角度偏转，可抵消两端轮盘安装面不平行带来的附加弯矩，

　　避免连杆在高速往复运动中出现卡滞、别劲的问题；棱形接头则承担周向定位的作用，防止连杆在传动过程中发生绕自身轴线的自转，保证两端轮盘的相位关系始终符合设计预期。安装边界方面，组件的固定依托侧边的长条形安装基座，基座上预留的安装孔位需与设备机架的安装面匹配，基座的长度方向需与两端轮盘的中心连线保持平行，平行度公差建议控制在0.1mm/m以内，避免额外的侧向力作用在轮盘支撑轴上，加速支撑轴承的磨损。两端轮盘的支撑轴为悬臂式安装结构，设计时需要核算轴的挠度，确保在连杆传递最大推力时，轴端的径向跳动量不影响轮盘的正常回转，轮盘与基座侧面的间隙需保留2-3mm，防止运动过程中轮盘与基座发生摩擦干涉。这套结构的优势在于传动过程中冲击载荷小，

　　运行噪音低，对于需要频繁换向的轻载传动工位适配性很强，日常维护时只需定期在接头铰接位置加注润滑脂，即可保证长期运行的稳定性，不需要频繁更换易损件。建模过程中对各铰接位置的配合间隙做了还原，接头处的铰接销轴与安装孔的间隙控制在合理范围，既符合实际装配的公差要求，也能直观展示运动过程中各部件的相对位置关系，方便设计人员直接参考结构进行适配性修改，调整偏心距、连杆长度等参数即可匹配不同的行程需求。
