旋转棱柱关节组合连杆悬挂机构装配结构

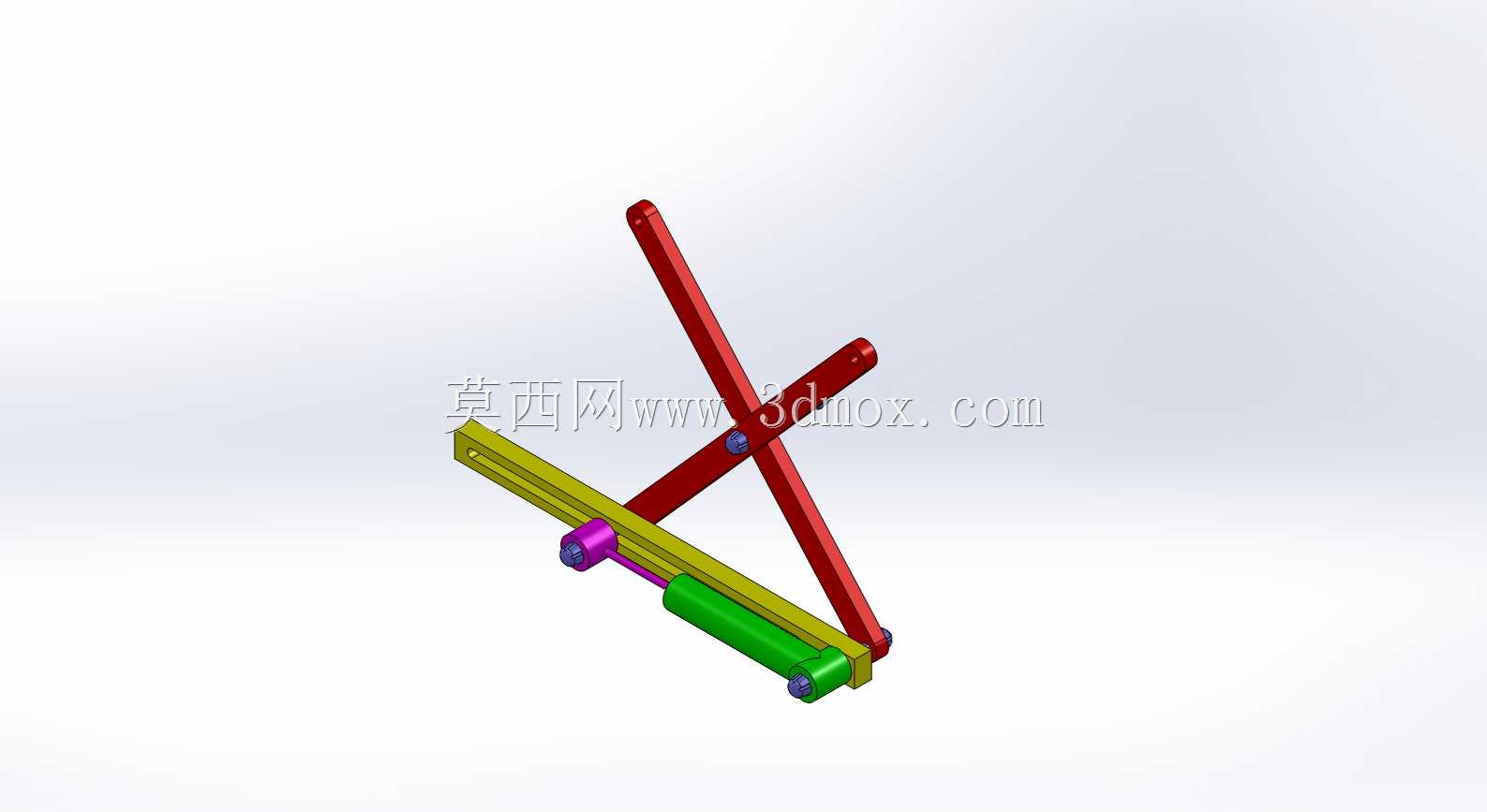

　　该连杆装配结构核心由旋转关节与棱柱关节组合搭建，是小型移动载具、轻型输送设备悬挂系统中常见的执行端结构单元，日常多应用在短途代步载具、轻型作业平台的行走端缓冲连接部位，承担轮组与主体机架之间的力传导、位移补偿作用。从结构逻辑来看，整套机构没有冗余的异形零件，红色交叉杆件作为主受力摆臂，通过旋转铰接点与黄色长导轨基座连接，可在垂直面内完成一定角度的回转摆动，适配路面起伏带来的轮组上下位移；绿色柱状部件为棱柱副的导向配合段，与紫色滑块组件嵌套装配，滑块可沿导轨方向做直线往复滑动，将摆臂的回转运动转化为可控的直线位移，同时配合弹性元件（模型中预留安装位）即可实现冲击缓冲、振动过滤的功能。设计阶段优先考虑了关节处的受力分布，

　　所有铰接点均采用同轴圆柱面配合，避免偏载带来的额外磨损，导轨段的截面做了等宽设计，滑块与导轨的配合间隙控制在常规机械装配的公差范围内，既保证滑动顺畅无卡滞，也不会因间隙过大出现横向窜动。安装边界上，整套机构的固定端集中在黄色导轨基座的两端安装孔位，可直接通过螺栓与设备主体机架的安装面贴合固定，活动端的摆臂末端预留轮组连接轴孔，无需额外加工转接件即可完成与行走轮组件的对接；整体结构的横向宽度较窄，不会占用过多的设备底部安装空间，摆臂的最大摆动角度经过限位设计，不会出现运动死点或结构干涉，在极限压缩状态下各零件之间仍保留足够的安全间隙，避免运动过程中出现磕碰磨损。这类组合关节的连杆结构相比单一摆臂的悬挂结构，

　　能同时适配垂直方向的跳动与小范围的纵向位移补偿，在不增加整体结构重量的前提下，提升了行走端的地形适配能力，日常维护时仅需定期对铰接点、滑动配合面加注润滑脂即可，零件通用性强，易损件均可采用常规标准件替换，适合小批量设备的配套装配使用。建模过程中所有配合面均按照实际加工公差做了预留，关节处的铰接轴、滑块的配合面都做了简化的工艺倒角，符合常规机械加工的工艺要求，没有出现无法落地加工的异形结构，可直接作为结构设计参考用于同类悬挂机构的方案迭代。
