4英寸带清扫口PVC排水管件结构设计

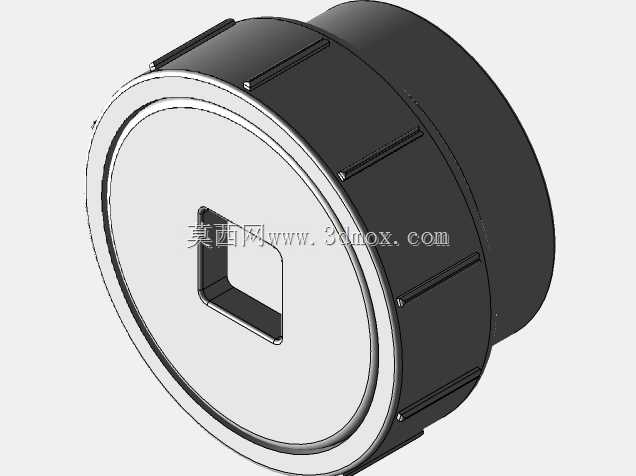

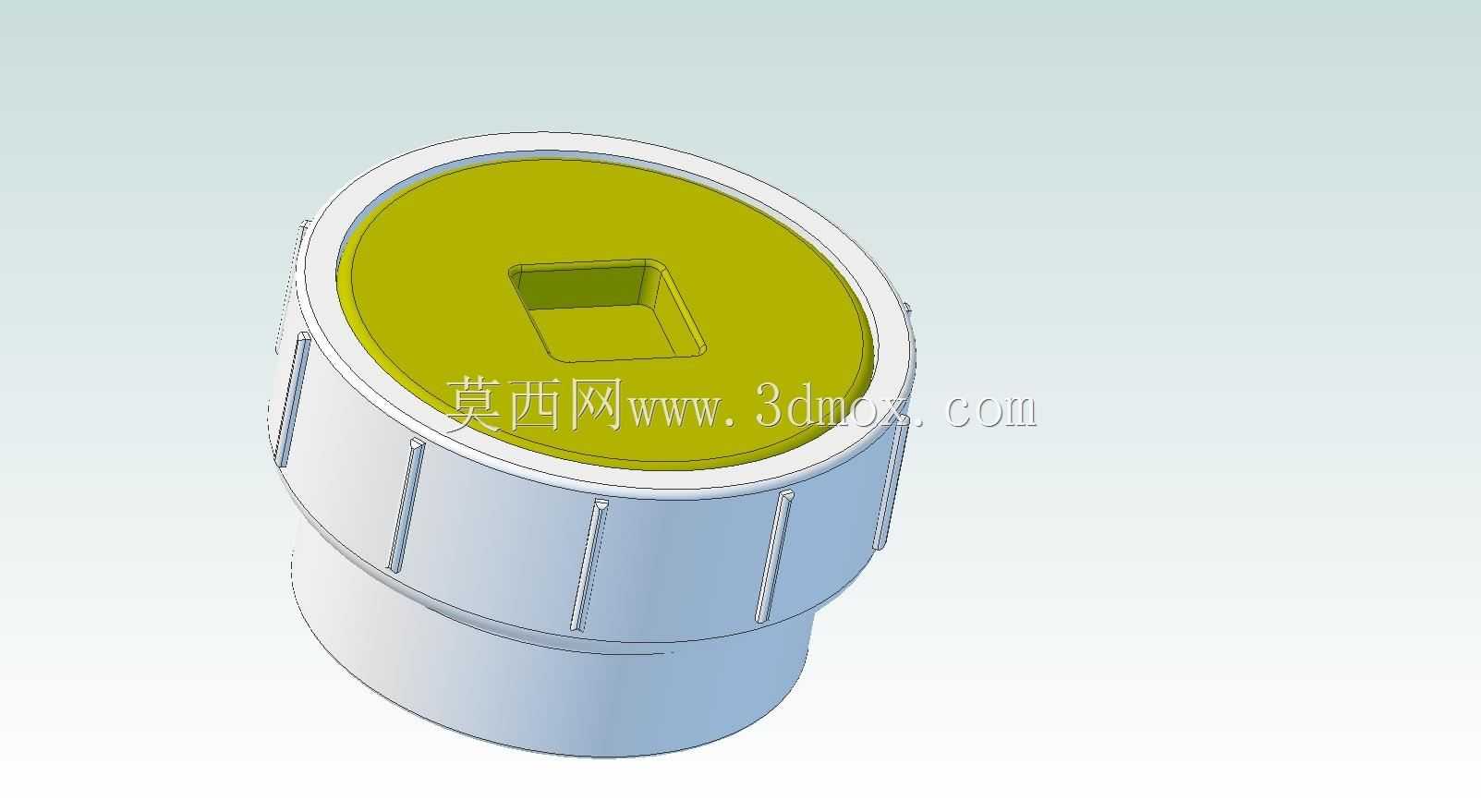

　　日常民用建筑排水、工业厂区排污管路布设过程中，管路转角、长距离直管段位置极易沉积杂物造成管路堵塞，常规疏通作业需要拆解管段，不仅操作繁琐还容易破坏管路密封性能，带盖清理口的PVC管件就是针对这一实际工程痛点设计的管路配套部件。这款4英寸规格的清理管件，主体采用承插式连接结构，下端为标准PVC管材适配的承口结构，可直接与同公称直径的PVC排水管材通过粘接方式连接，安装时无需额外定制转接接头，和现有PVC管路系统的适配性极强，能直接融入常规排水管路的布设流程中。上端的密封盖采用内凹方槽结构，日常维护时无需使用专用扳手，借助普通方形杆类工具即可完成盖板的拆装，相比外六角结构的端盖，这种内凹方槽不会因为管路长期处于潮湿环境出现棱边锈蚀、

　　积垢打滑的问题，即使在阴暗潮湿的管井、地下管沟内使用，也能保证多年后仍可顺利开启端盖完成疏通作业。端盖与主体的配合位置设计有密封止口，安装时配合橡胶密封圈即可实现无渗漏密封，不会出现污水从清理口位置溢出的问题。管件主体外侧设计有多道轴向加强筋，从承口位置一直延伸到端盖配合段下方，既可以提升管件整体的抗外压能力，避免回填土挤压、外部磕碰造成管件变形，也能在粘接安装时提供更好的握持摩擦力，方便施工人员对准管位施加按压力，保证粘接面的胶水涂布均匀、连接到位。从安装边界来看，这款管件的轴向总长度控制在同规格普通直接管件的1.6倍左右，布设时不需要额外预留过大的操作空间，在管井空间局促、吊顶内管路排布密集的场景下也能顺利安装，

　　端盖开启方向的预留操作距离仅需满足工具插入即可，不会过多占用管路布设空间。实际应用中，这类带清理口的管件通常会布设在排水横管的起始端、管路转角大于45度的节点位置、以及长度超过10米的直管段中间位置，日常管路处于封闭状态时，端盖完全密封不影响管路正常排水，一旦出现管路堵塞，无需拆解上下游管段，直接打开对应位置的清理端盖，即可使用疏通杆、高压疏通设备直接对堵塞段进行作业，大幅降低后期管路维护的工作量，也减少了管路拆解带来的密封失效、漏水隐患。设计过程中充分考虑了PVC材料的成型特性，所有转角位置均做了圆弧过渡，避免注塑成型时出现应力集中导致的部件开裂，壁厚分布均匀，主体承口位置壁厚略大于端盖位置，既保证连接强度，也控制了整体的材料用量。
