带格栅PVC连接沟槽式排水构件

　　日常做厂区、市政配套的排水构件选型时，这类带格栅的窄幅沟槽排水沟是很常用的部件，很多场景下不需要大尺寸的重型排水沟，比如车间靠墙的冷凝水导排、户外步道的表层雨水收集、设备周边的零星废水收集，用这种窄规格的沟槽构件刚好适配，不会占用过多的地面安装空间，也能避免大规格沟体带来的土建开挖量浪费。

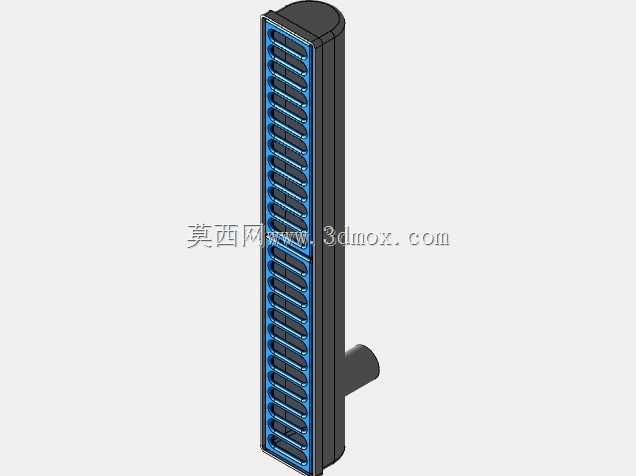

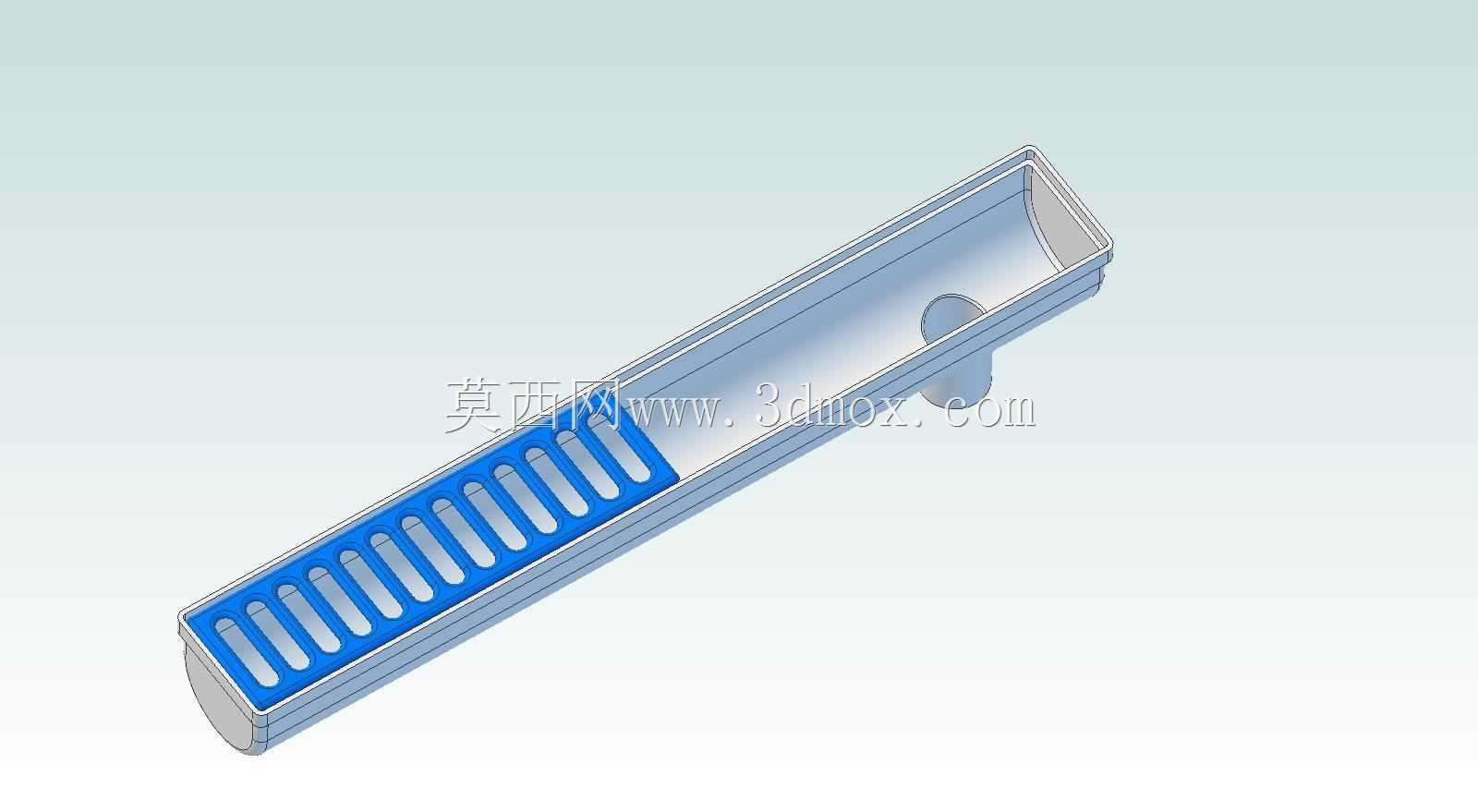

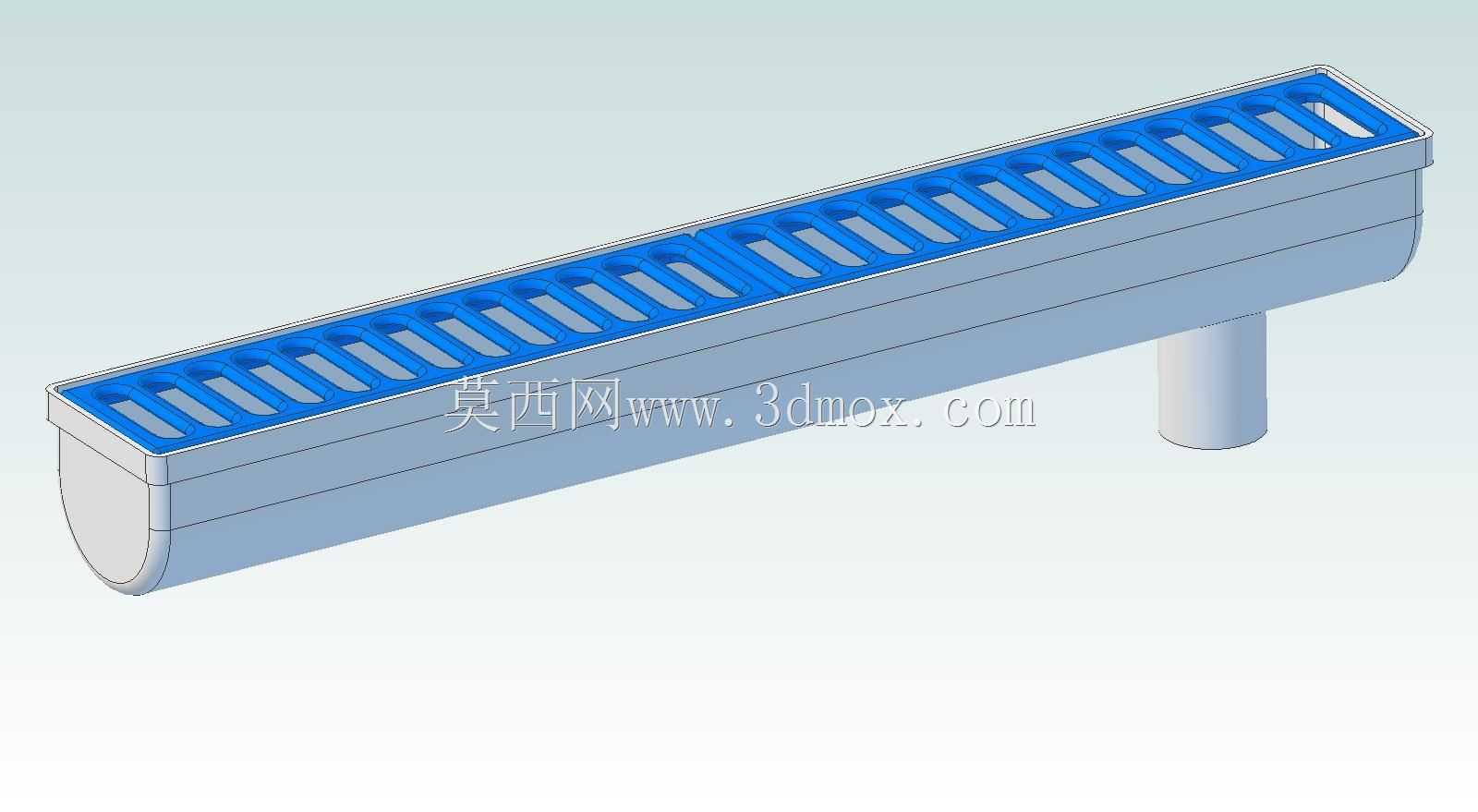

　　从结构设计来看，这款沟体采用一体化的槽型结构，槽身内壁做了顺滑的圆弧过渡，没有直角积污死角，排水过程中杂物不容易在槽内卡滞，日常疏通维护的工作量会小很多。配套的格栅盖板采用长条形格栅孔设计，开孔率经过匹配计算，既能保证足够的进水面积，快速排走地面积水，又能阻挡较大体积的杂物落入沟内造成管路堵塞，格栅和沟体的配合边做了限位搭接结构，安装后不会出现盖板移位、翘边的情况，人员行走或者小型手推车经过时也不会产生异响或者侧翻风险。

　　沟体端部预留了适配PVC管材的连接接口，接口尺寸和常规PVC排水管材的外径匹配，安装时不需要额外做转接接头，直接涂胶粘接就能完成和排水支管的连接，接口处做了加厚处理，粘接后密封性能可靠，不会出现渗漏水的情况。从安装边界来看，这款沟体的截面尺寸紧凑，开挖土建沟槽的时候不需要过宽过深，对于已经完成硬化的地面改造场景非常友好，不需要破坏过多的现有地面结构，安装时沟体底部做简单的找平处理就能铺设，相邻沟体段之间可以通过端部的企口结构对接，对接缝打密封胶就能完成整段沟体的拼接，施工效率很高。

　　在实际使用场景里，这类沟体可以适配多种不同的铺装环境，不管是水磨石车间地面、瓷砖铺装的公共区域，还是户外的透水砖步道，都可以把沟体上沿和铺装面做齐平处理，不会影响地面的整体美观度，也不会形成绊倒行人的凸起障碍。格栅的受力设计可以满足日常人行和轻型荷载的通行需求，不需要额外做加强筋结构就能保证长期使用不变形，沟体本身的材质耐水耐常见的弱腐蚀，不管是日常的雨水排放，还是车间少量的弱酸碱废水排放，都能保证足够的使用寿命，不会出现短期内腐蚀破损的问题。做三维建模的时候，这类构件需要重点把控槽体的壁厚均匀性，避免壁厚差异过大导致注塑成型时出现缩痕、变形，同时格栅条的间距要符合安全规范，防止高跟鞋鞋跟卡入或者孩童手指伸入，接口的尺寸公差要控制在合理范围内，保证和标准PVC管材的配合松紧度合适，既不会因为间隙过大导致粘接不牢，也不会因为尺寸过紧导致安装时无法插接到位。
