带弯管进气结构的旋风分离装置

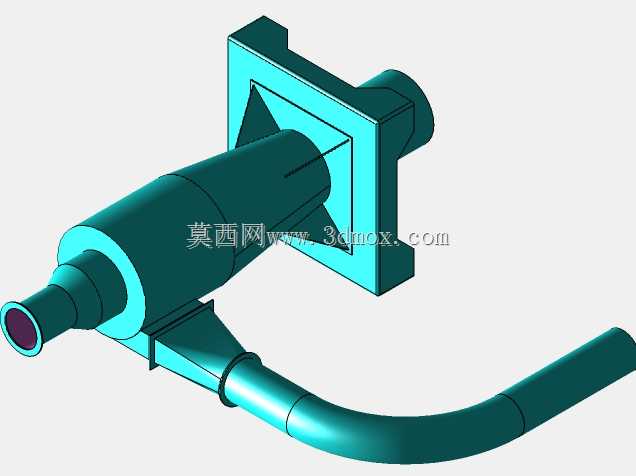

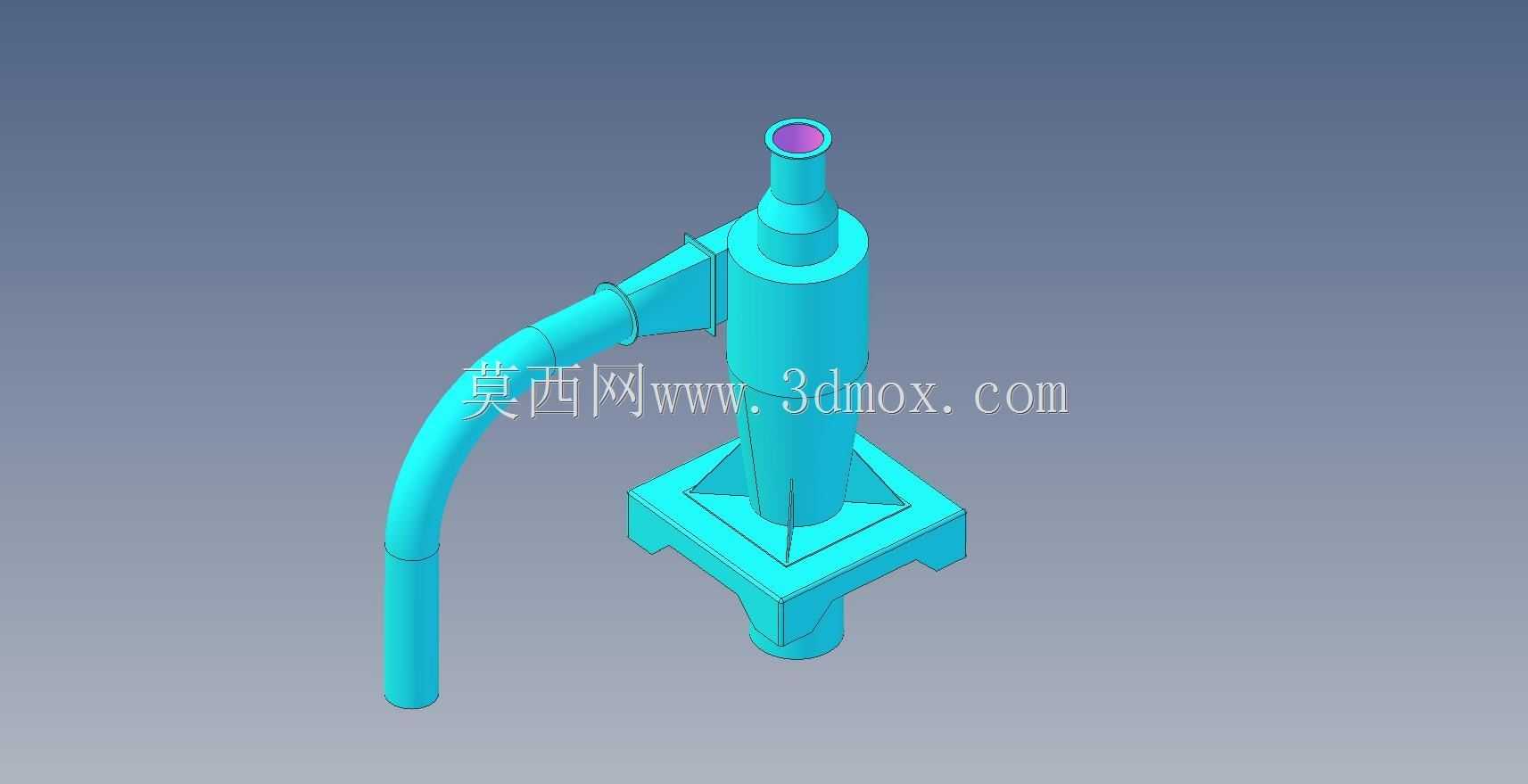

　　该旋风分离装置主要应用于工业除尘、粉体回收、气固两相流分离场景，常见于木工车间除尘系统、粮食加工粉料收集、化工粉体输送末端气料分离、小型锅炉烟气初级除尘等工况，依靠离心力原理实现含尘气体中固体颗粒的捕集分离，无需滤材即可完成粗级分离作业，可有效降低后续过滤单元的负荷，延长精过滤元件的使用寿命。装置主体采用立式圆柱锥段结构，上部为直筒分离腔，下部为锥形集尘段，含尘气流从筒体上部切向接入的弯管进入分离腔后，沿筒壁形成高速旋转的外旋流，固体颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部锥段汇集，净化后的气流形成内旋流从顶部中心排气口排出。本次设计的进气端采用大曲率弯管结构，相比传统直切向进气口，可降低气流进入筒体时的局部阻力损失，

　　减少进气紊流对内部旋流场的干扰，提升分离效率的同时降低运行风阻。底部采用方形带支脚的安装底座，四个支脚预留安装固定位，可直接通过螺栓固定在设备机架或混凝土基础上，安装时需保证筒体垂直度偏差不超过千分之五，避免旋流场偏斜导致分离效率下降。筒体顶部排气口为标准圆柱接口，可直接对接后续排风管道或二级除尘设备，下部锥段下端为排尘口，可对接集尘桶、卸料阀或气力输灰管路。设计过程中对筒体直径、进气口截面尺寸、锥体锥角、排气口插入深度均做了匹配校核，保证入口风速处于12-20m/s的合理区间，兼顾分离效率与运行阻力，针对5μm以上的固体颗粒分离效率可达90%以上，适合处理风量不大、安装空间紧凑的小型除尘点位。整体结构无运动部件，运行过程中无需额外维护，仅需定期清理下部集尘装置即可稳定运行，弯管与筒体连接处做了圆弧过渡处理，避免长期运行过程中含尘气流冲刷导致的局部磨穿问题，壁厚选取兼顾结构强度与耐磨需求，可适配常规工业环境下的长期使用需求。
