立式多层产品老化测试恒温稳定室结构

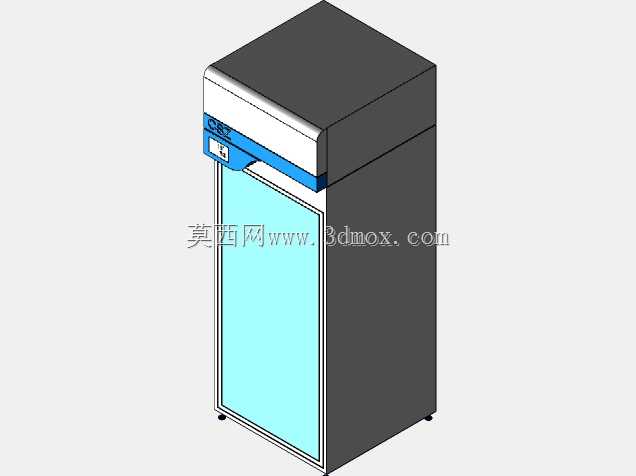

　　这款立式稳定室主要面向电子通讯类产品的出厂前可靠性验证场景，在消费电子、通讯模组、小型电子元器件的老化测试环节中承担核心环境模拟功能，可在封闭腔体内维持设定的恒定温湿度环境，让被测产品持续处于模拟的长期运行工况中，提前暴露产品焊接缺陷、元器件早期失效、性能漂移等问题，是电子制造环节品质管控流程中不可或缺的试验类设备。从结构设计逻辑来看，整体采用立式窄幅柜体布局，占地投影面积极小，适合车间内沿墙排布或者嵌入测试流水线旁的空位安装，底部设置可调支撑脚，可适配地面不平整的安装场景，调整柜体水平度避免门体密封不严出现温场泄漏。柜体正面采用整幅透明观察门设计，测试人员无需开启舱门即可随时观察内部被测样品的状态，减少开门带来的温场波动，

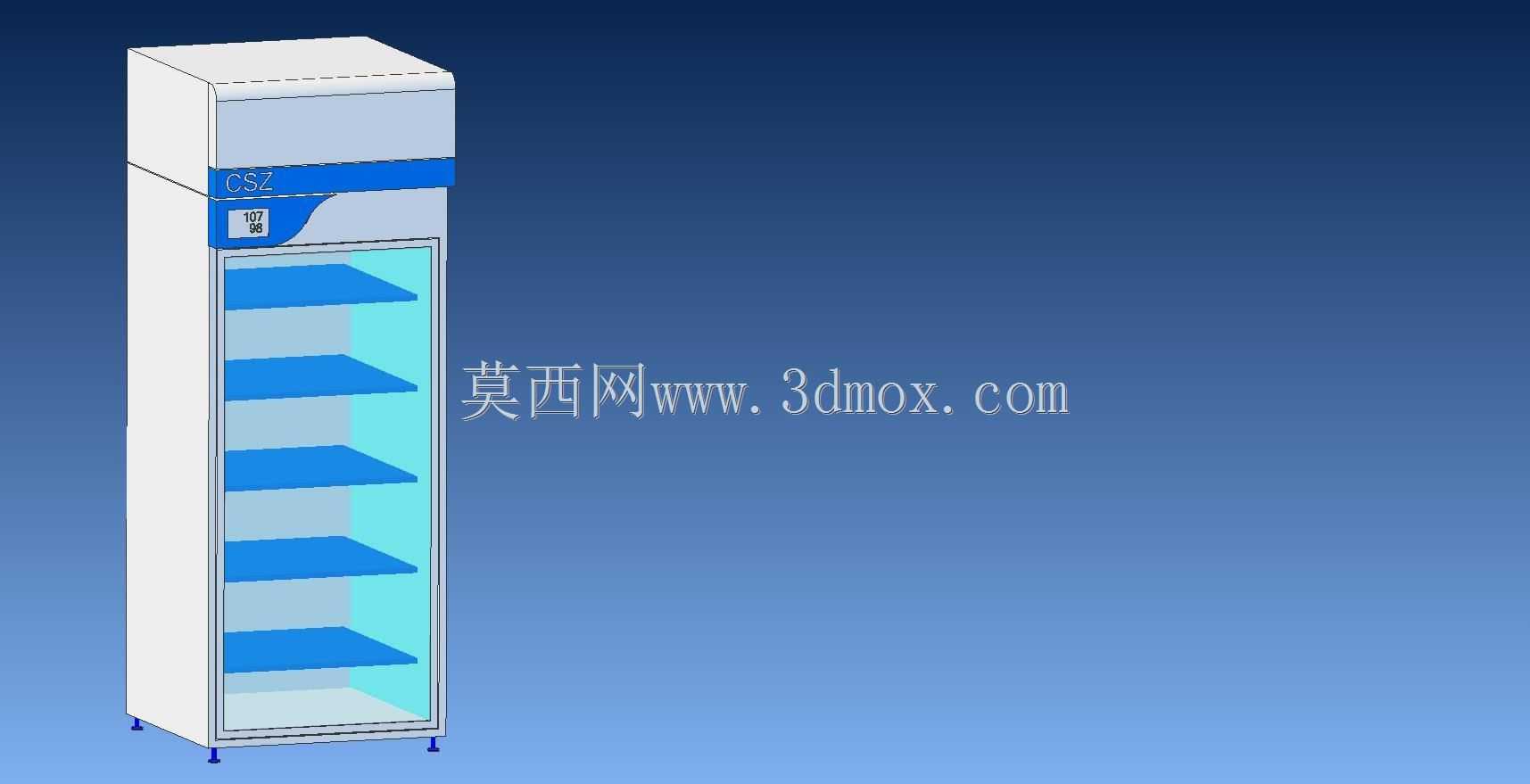

　　门体周边设置整圈密封胶条，闭合后可实现舱内环境与外界的有效隔绝。内部设置多层可调式置物层板，层板采用镂空式设计，不会阻挡舱内气流循环，保证各层位置的温场均匀性，层板间距可根据被测产品的实际高度灵活调整，从小型电路板、通讯模组到稍大尺寸的台式电子设备都能适配，最大化利用舱内竖向空间。设备上部集成控制与制冷/加热模组，将功能部件集中布置在柜体顶部区域，既方便后期维护检修时不用挪动舱内测试样品，也能避免功能部件运行产生的振动传递到置物区影响测试。舱体内壁采用光滑易清洁的材质，长期使用后可直接擦拭清理测试过程中产生的浮尘或者样品掉落的杂物，不会残留污渍影响后续测试环境。在安装边界上，设备背部预留散热与接线空位，

　　安装时需与墙面保留足够的散热间隙，避免散热不畅导致设备控温精度下降，左右两侧预留的操作空间仅需满足门体完全开启即可，无需额外预留过多侧向空间，对场地面积紧张的中小规模电子生产车间十分友好。气流循环设计上采用侧部送风、底部回风的循环路径，保证舱内各角落的温湿度偏差控制在允许范围内，不会出现局部温场异常导致部分样品测试条件不达标，每层置物区的风速也经过适配调整，不会直吹样品造成局部温度偏差。
