异形通讯设备安装固定支架结构设计

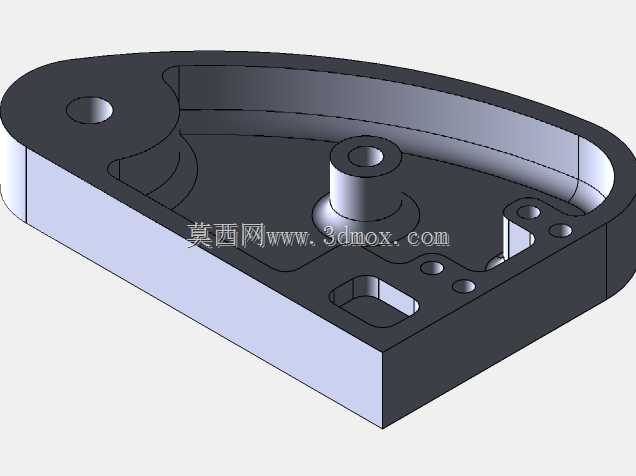

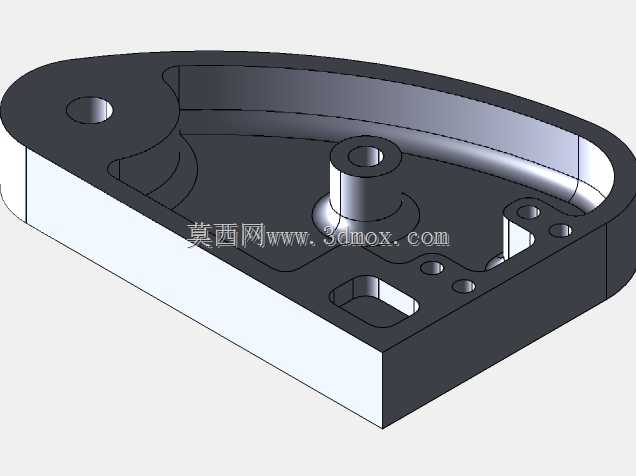

　　该异形结构件属于通讯设备内部的安装固定支座，主要应用于手持通讯终端、便携通讯模组的内部装配场景，承担内部功能模块的定位、承载以及设备壳体内部的结构补强作用，在实际设备运行中，需要抵消便携设备跌落、振动带来的冲击载荷，同时为内部PCB板、信号转接组件提供精准的安装定位基准。从结构设计逻辑来看，整体轮廓采用流线型异形曲面，完全匹配通讯设备壳体的内部型腔边界，避免与壳体内壁、电池仓等相邻组件产生装配干涉，外轮廓的多段圆弧过渡并非单纯的造型需求，而是对应壳体内部的加强筋走向，装配后可与壳体筋位形成贴合支撑，提升整机的抗扭刚度。零件上分布的多组不同孔径的安装孔，分别对应不同功能组件的固定需求：其中带凸台的沉孔用于安装主电路板的定位螺柱，

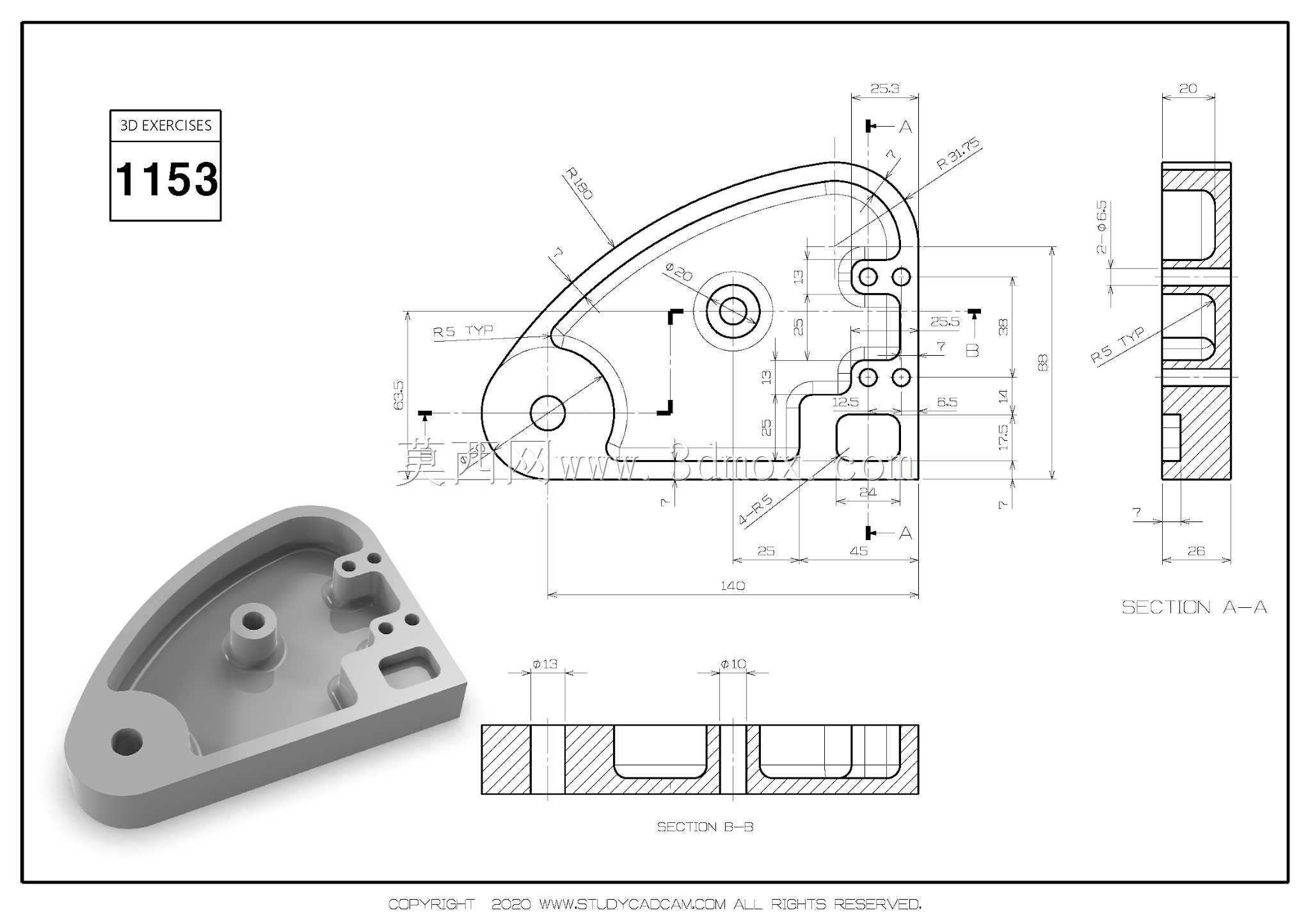

　　凸台高度经过精确计算，可保证电路板安装后与零件基面保持设定的安全间隙，避免电路板背面焊点与金属基面接触造成短路；两组并排的小孔用于信号屏蔽罩的卡扣固定，孔位公差控制在±0.05mm范围内，保证屏蔽罩装配后无松动错位；侧边的异形凹槽用于走线路径的避让，凹槽深度与宽度匹配通讯设备内部排线的折弯半径，避免排线装配时出现过度折弯导致的线芯断裂。从截面设计来看，零件采用不等厚的薄壁结构，非承载区域的壁厚做减薄处理，在满足结构强度的前提下尽可能降低零件重量，适配便携通讯设备的轻量化需求；承载区域的局部加厚设计，对应螺柱安装位置的受力需求，避免螺丝锁附时出现柱位开裂的问题。两处剖面展示的内部沉槽结构，一方面是为了避让设备内部的凸起元器件，

　　另一方面也形成了类似加强筋的网格结构，在不增加壁厚的前提下提升零件的整体抗弯强度，零件的安装基准面设置在底部的平整区域，该平面的平面度公差要求控制在0.1mm以内，保证装配后与设备中框的贴合度，避免出现装配间隙导致的固定松动。零件边缘的圆角过渡全部按照工艺要求设计，外边缘圆角适配壳体的装配导向需求，内转角圆角兼顾注塑或铣削加工的工艺可行性，避免出现应力集中导致的零件断裂问题，所有孔位的位置度都以底部安装基准为参照进行标注，保证装配时各组件的相对位置精度，避免出现接口错位、装配卡顿的问题。
