IBC防泄漏盛漏托盘结构设计

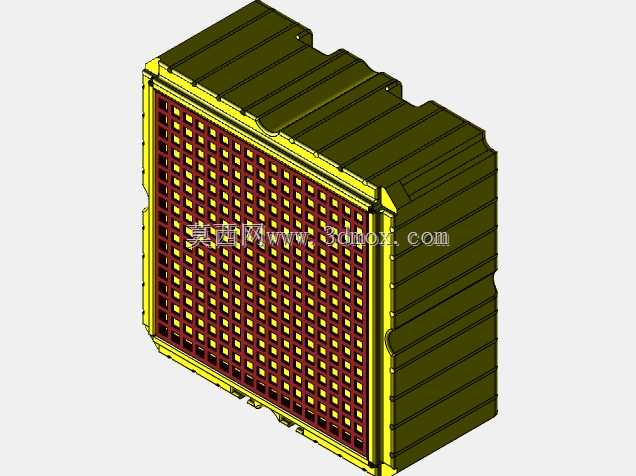

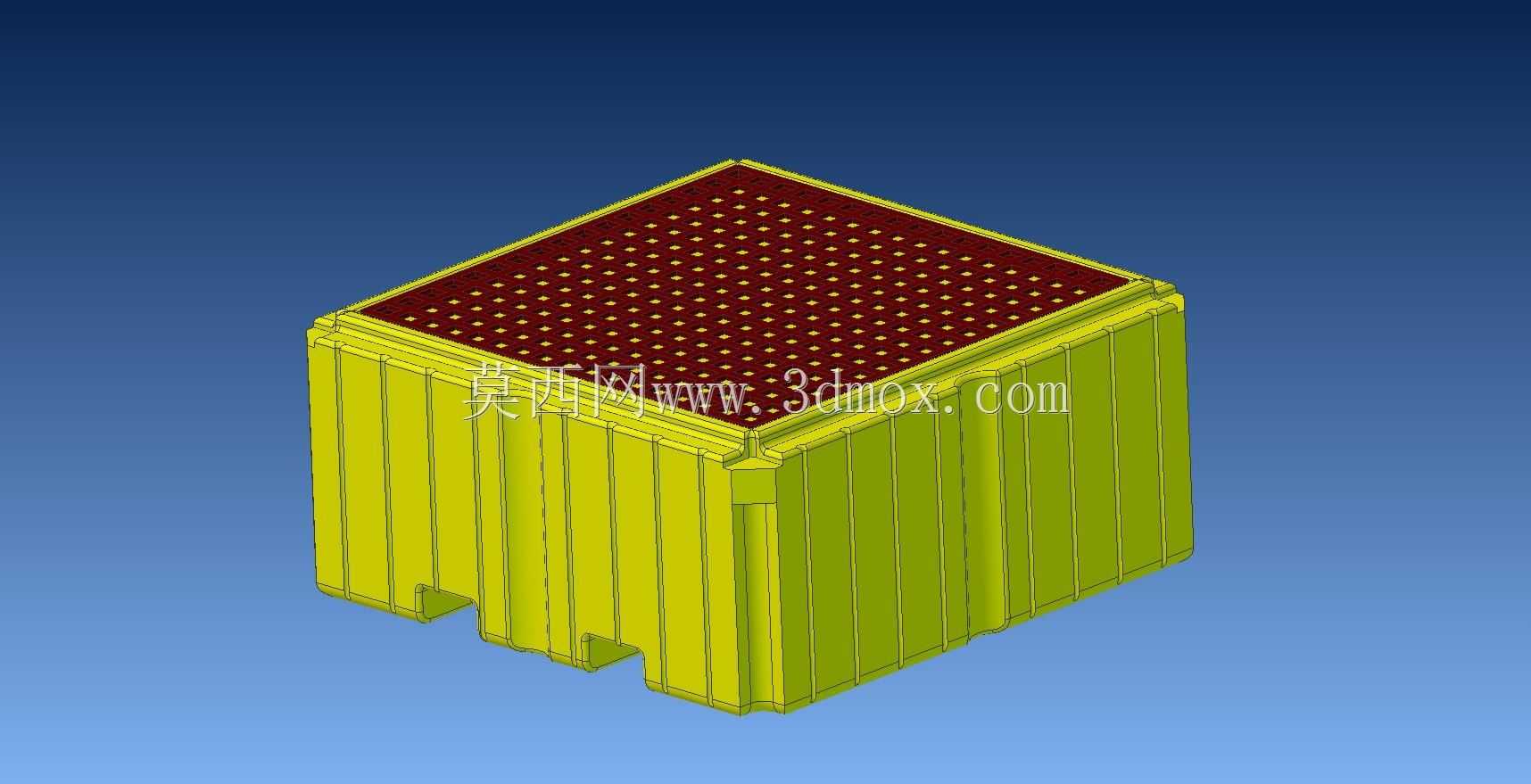

　　这款盛漏托盘的设计核心围绕IBC吨桶的泄漏防控需求展开，主要应用在化工原料仓储、危化品中转车间、废液暂存区域这类存在液体渗漏风险的作业场景，日常用来承托盛装工业油品、化学试剂、废液的IBC中型散装容器，一旦吨桶出现阀门渗漏、桶身破损漏液的情况，托盘可以完整承接泄漏液体，避免渗漏液体漫流造成地面腐蚀、人员滑倒、环境污染这类生产安全隐患。从结构设计来看，整体采用立方体围合式结构，侧壁做了竖向加强筋排布，既可以减轻整体自重，又能提升侧壁的抗挤压能力，避免叉车转运过程中磕碰造成结构变形；顶部采用带密集导流孔的格栅面板设计，漏出的液体会顺着格栅孔快速流入托盘底部的盛漏腔，不会在表面积液，同时格栅面的凸起结构可以增加与IBC桶底的摩擦力，

　　避免吨桶放置后出现滑移。底部预留了标准叉车槽位，适配普通手动液压叉车、电动叉车的叉齿尺寸，不需要额外辅助工装就可以完成整托转运，叉车槽的位置做了局部加厚处理，反复叉取抬升也不会出现槽位开裂的问题。设计过程中重点考量了盛漏容积的匹配性，盛漏腔的有效容积不低于单只IBC桶的额定盛装容积，即使出现整桶泄漏的极端情况，也可以完全容纳泄漏液体，不会出现溢漏；围边高度经过反复校核，既保证足够的盛漏深度，又不会因为围边过高导致IBC桶上下吊装、放置时出现卡滞。格栅面板的开孔尺寸做了优化，孔径大小既可以保证液体快速下渗，又能避免大尺寸杂物掉入盛漏腔造成清理困难，格栅的承重筋条做了等距排布，受力均匀分散到整个托盘框架上，

　　满载承托IBC桶时不会出现局部凹陷变形。安装使用时不需要额外做地面固定，只需要放置在平整的硬化地面即可，托盘底部的支撑脚可以将整体抬离地面，避免地面潮气长期侵蚀托盘底部结构，同时支撑脚的排布预留了足够的底部通风空间，也方便日常冲洗地面时的污水流通。侧壁的转角位置做了圆弧过渡处理，没有尖锐直角，一方面可以降低转运过程中磕碰对人员、周边设备的损伤风险，另一方面圆弧结构相比直角结构的抗冲击性能更强，受到侧向撞击时可以更好地分散应力，避免转角处开裂。
