带安装孔法兰式连接座结构设计

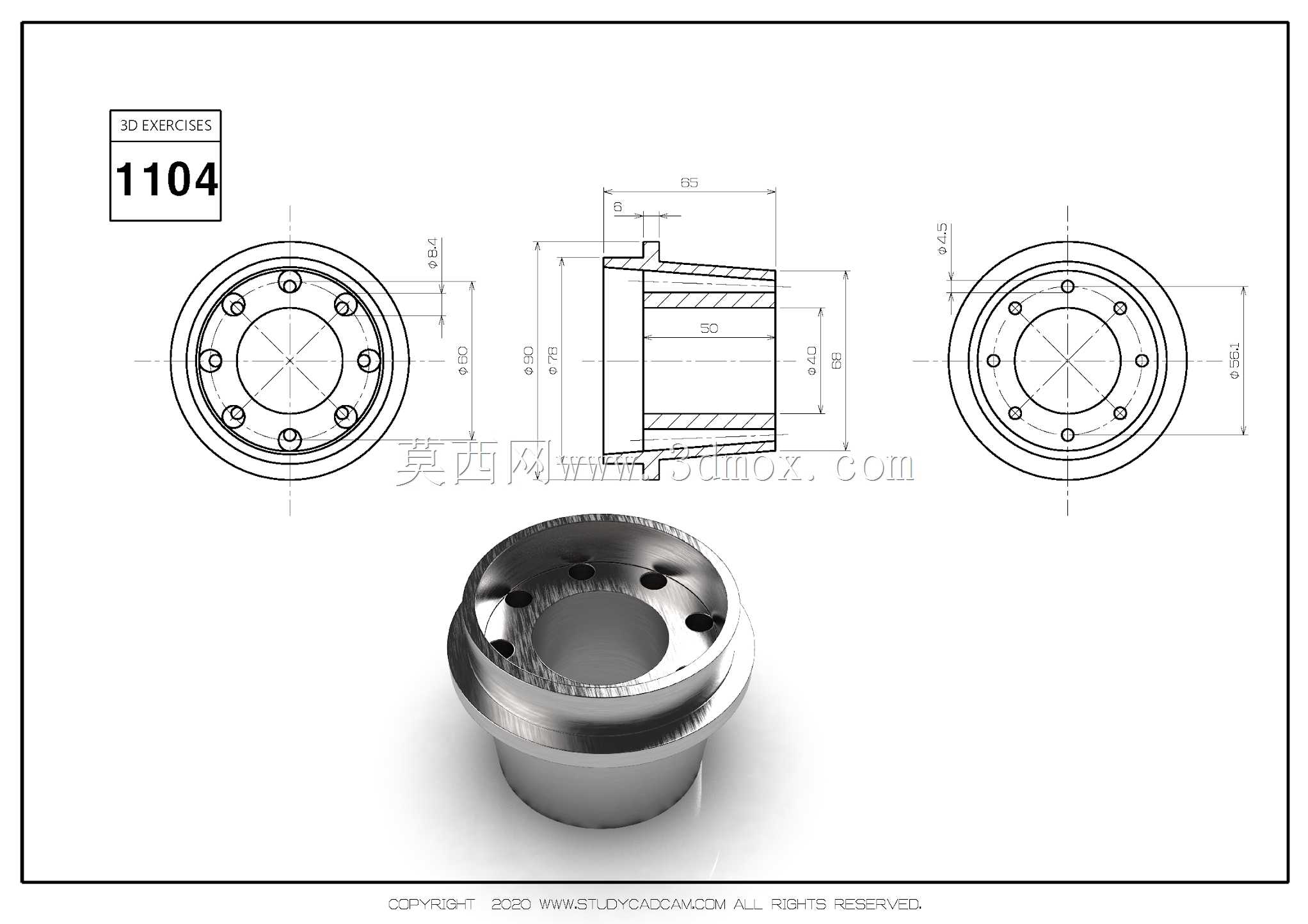

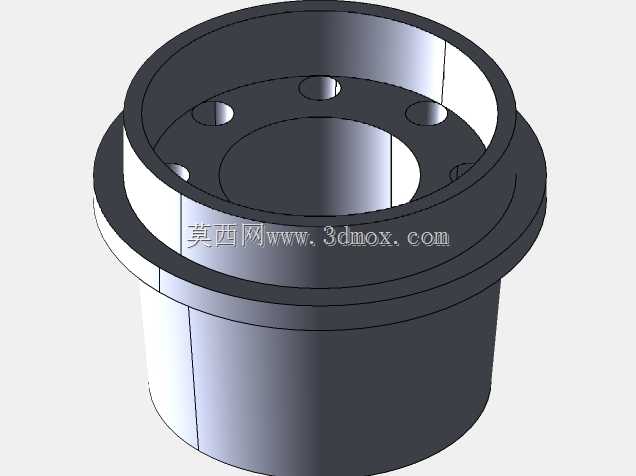

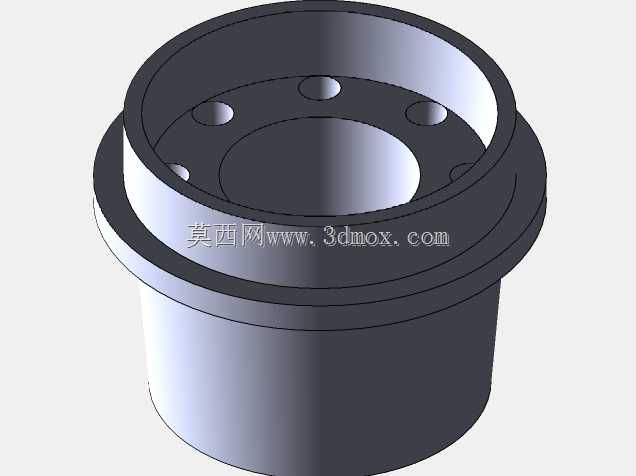

　　这类带周向安装孔的法兰式连接座，多应用在流体管路终端、回转动力输出端的衔接位置，承担轴向定位、周向扭矩传递以及相邻组件的同轴度约束作用，在小型液压泵站阀组接口、气动执行元件端部固定、精密传动机构的轴承端盖限位场景中十分常见。从结构设计逻辑来看，该零件采用一端带凸缘法兰、一端为带内孔的筒身结构，法兰端面上均匀分布的6个通孔为紧固件安装位，设计时需保证孔位分度圆与零件内孔、外圆的同轴度公差控制在0.02mm以内，避免安装后出现相邻组件偏心、运转时产生径向跳动的问题。筒身部分设计有阶梯内孔，不同孔径段分别承担定位配合、过流或者容纳密封件的作用，外圆面的阶梯结构可在装配时嵌入对应安装位的沉孔，实现径向的辅助定位，减少紧固件承受的径向剪切力。

　　从尺寸边界来看，法兰端的外圆直径为零件最大径向尺寸，安装时需预留至少大于法兰外径5mm的操作空间，方便紧固件的拧紧作业；筒身的轴向长度决定了零件嵌入安装位的深度，设计时需匹配对接组件的配合深度，避免出现装配后轴向间隙过大或者顶死的情况。零件的壁厚设计需兼顾刚性与轻量化要求，法兰与筒身衔接位置做了圆角过渡，可有效降低应力集中系数，避免在承受交变载荷时出现衔接处开裂的问题。建模过程中需重点关注周向孔的阵列逻辑，保证每个安装孔的位置度符合装配要求，内孔的阶梯面需保证与轴线的垂直度，避免装入密封件后出现密封失效的问题，外圆面的表面粗糙度需根据配合要求设置，配合段一般取Ra1.6，非配合段取Ra6.3即可满足使用需求。这类零件在实际选型替换时，需重点核对安装孔的分度圆直径、内孔配合尺寸、筒身轴向长度三个核心参数，保证与原有安装位的适配性，若用于有压力介质的管路场景，还需在对应阶梯槽内加装O型密封圈，保证衔接位置的密封性能。
