铝型材搭建双立柱龙门式移栽执行架

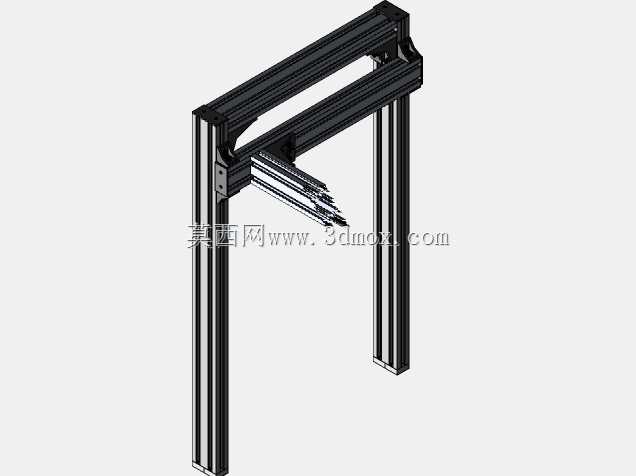

　　这套龙门式移栽执行架采用标准工业铝型材拼装而成，整体为双立柱单横梁的门式结构，主要面向3C电子组装、小件物料分拣、轻载工位上下料场景使用，可搭配夹爪、吸盘等末端执行件，完成水平方向的直线往复移栽动作，适配小行程范围内的工件转运需求。从结构设计逻辑来看，两根竖直铝型材立柱作为主要承载部件，底部预留了与设备机台或者地面脚座连接的安装孔位，安装时需要保证两根立柱的平行度公差控制在0.2mm每米范围内，避免横梁滑动时出现卡滞。横梁部分同样采用同系列铝型材搭建，通过角码与立柱上端实现刚性连接，横梁上预留了线性导轨的安装基准面，可直接配套标准直线导轨、同步带或者丝杆传动组件，无需额外加工安装基板，大幅缩短装配调试周期。

　　考虑到轻载移栽的实际使用需求，整体框架没有采用厚重的钢材焊接结构，全部选用欧标40系列铝型材，依靠型材本身的槽道结构实现配件的免焊连接，后期调整横梁高度、增减附属配件时，只需要松开角码紧固件即可重新定位，不需要对框架进行破坏性改动。安装边界方面，这套框架的竖直方向有效行程可根据立柱长度灵活调整，常规配置下竖直方向预留的末端执行件安装空间可满足0-800mm的升降调整需求，水平方向的移动行程由横梁长度决定，单根1.2米长的横梁可实现约1米的水平有效移动距离，适配多数小型工作台面的工位覆盖需求。结构细节上，横梁与立柱的连接位置额外增加了直角加强角件，抵消末端负载带来的倾覆力矩，避免长期往复运动后连接位置出现松动偏移。

　　框架的所有型材端面都配置了封盖，既可以避免铝型材槽道内积灰，也能防止安装调试过程中尖锐的型材端面划伤操作人员。实际应用中，这套机架可直接作为小型自动化设备的主体框架使用，也可作为独立移栽单元集成到现有生产线中，搭配对应的驱动组件后，可实现最高0.5m/s的平稳移动速度，负载能力根据所选型材规格不同，可覆盖5kg-20kg的轻载作业需求，完全满足小件物料的转运、对位、上下料等常规工序要求。设计过程中充分考虑了通用配件的适配性，所有安装孔位、槽道尺寸都符合工业铝型材的通用标准，用户可根据自身需求直接采购标准配件进行组装，不需要单独定制非标连接件，有效降低整体搭建成本。
