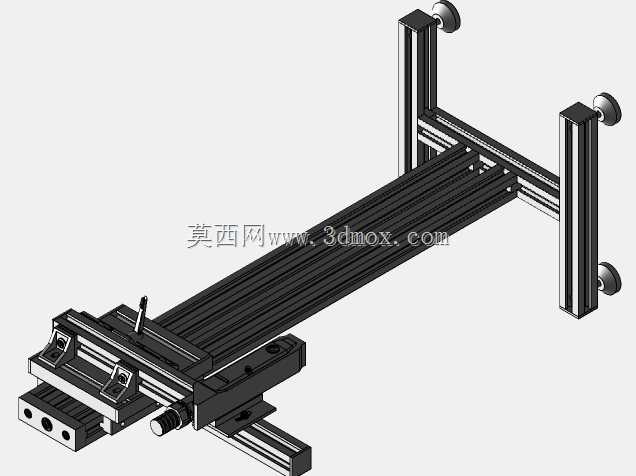

带ZX手动锁定手柄的喷墨打印机安装支架

　　该支架组件主要面向桌面级喷墨打印设备的工位拓展场景，常见于小型加工车间的产品标识打标工位、文创工作室的批量物料打印工位，以及电子组装线的产品标签附加工位，用来解决常规打印机放置时工位高度不可调、打印过程中设备移位导致的对位偏差问题。整套支架采用工业铝型材作为主体搭建框架，型材槽道可兼容标准T型螺栓安装，无需额外焊接加工，现场组装时可根据实际安装空间调整横向、纵向的型材伸出长度，适配不同幅面的喷墨打印机安装需求。支架的ZX手动锁定手柄设置在两侧竖向支撑立柱的顶端，配合立柱内部的线性滑动结构，可实现打印安装平台的高度无级调节，调整到目标工位高度后扳动手柄即可完成锁止，锁止后依靠摩擦副提供足够的锁紧力，

　　可承受打印过程中喷头往复运动产生的交变载荷，避免平台出现下沉或晃动。横向承载平台采用模块化拼接设计，平台表面预留了多组安装孔位，可对应不同型号喷墨打印机的底部安装螺孔，无需额外打孔即可完成设备固定，平台下方设置的横向加强筋可提升整体抗弯刚度，当打印机满幅面快速移动打印时，平台平面度可保持在0.2mm以内，不会因形变导致打印图案错位。两侧竖向支撑的底部预留了台面安装孔，可直接固定在现有工作台面或者流水线侧边的铝型材框架上，安装边界可根据现场工位布局调整，最小安装宽度可适配400mm幅面的桌面喷墨打印机，最大拓展宽度可支持1200mm幅面的宽幅喷墨设备安装。设计过程中优先考虑了手动调节的操作便捷性，锁定手柄的操作力设置在15N以内，

　　操作人员无需借助额外工具即可单手完成高度调整与锁止操作，滑动部位采用了自润滑耐磨衬套，长期往复调节也不会出现卡滞或者磨损间隙过大的问题，整体结构无复杂传动部件，日常维护仅需定期清理型材槽道内的积尘即可，可适配多场景下的喷墨打印工位改造需求，无需重新设计定制机架，通过标准铝型材配件即可完成组装调试，大幅缩短工位改造的周期。
