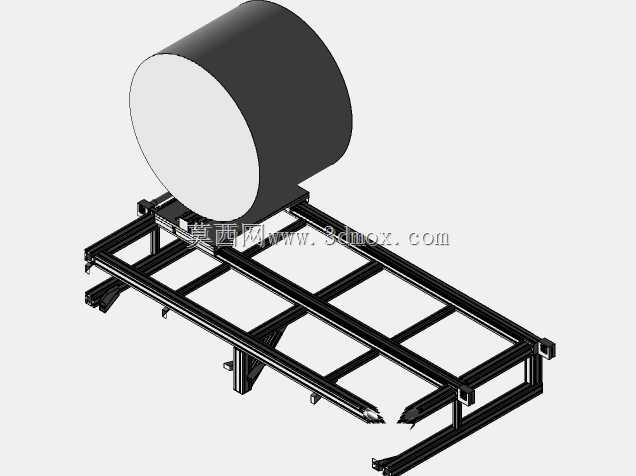

工业铝型材搭建直线龙门承载机架

　　这款直线龙门架采用标准工业铝型材拼接搭建主体框架结构，在自动化生产线、物料中转工位、轻型加工辅助工位中都有广泛的适配场景，主要承担大直径卷状物料、重型工装组件的水平直线移送承载功能，可搭配直线导轨、同步带或者齿轮齿条传动组件，实现工位间的精准位移输送。从结构设计思路来看，主体框架选用欧标标准铝型材，依靠型材自带的T型槽完成各连接件的锁紧固定，无需额外焊接加工，既降低了现场改制的加工难度，也方便后续根据实际工位需求调整框架的跨距与长度，框架底部预留了可调脚杯与地面膨胀螺栓的安装位，可根据现场地面平整度调整机架水平度，避免长期承载出现框架形变。龙门架的上部承载平台做了加宽托板设计，托板与下部滑动座之间采用加强筋连接，

　　可适配直径范围较大的卷状物料安装，承载面预留了通用安装孔位，可直接固定卷料放卷轴、旋转驱动组件等配套部件，无需二次打孔加工。两侧平行布置的直线运动副安装基准面在装配时做了共面度校准，保证长行程移动过程中不会出现卡滞、偏磨的问题，框架两侧的横梁下方预留了拖链安装槽，可规整布置动力线缆、气路管线，避免设备运行过程中管线出现拉扯、磨损。从安装边界来看，该龙门架的横向跨距可根据现场通道宽度调整，纵向行程长度可按需拼接铝型材延长，整体机架高度预留了足够的下部操作空间，可适配人员通行、小型工装穿过的工位需求，框架整体的承载冗余量按照常规轻型工业移送需求设计，可满足单卷数百公斤级物料的平稳移送，不会出现运行过程中的框架抖动问题。在实际产线适配中，

　　这类铝型材搭建的直线龙门架相比焊接钢结构机架，具备组装周期短、改制灵活、外观整洁无焊接毛刺的优势，尤其适合电子组装、包装印刷、轻型零部件加工这类对工位调整频率较高的生产场景，可快速完成产线布局调整，不需要复杂的表面防腐处理，铝型材本身的阳极氧化层即可满足常规车间环境的使用需求，后期维护仅需定期检查连接螺栓锁紧状态、运动副润滑情况即可，长期使用的维护成本远低于定制焊接钢结构机架。
