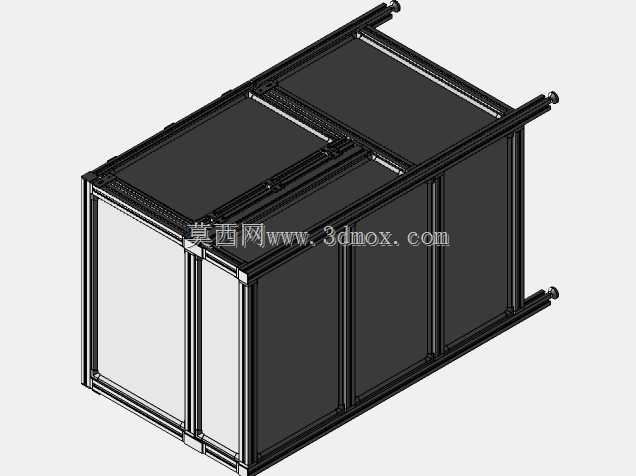

铝型材框架式CNC设备防护柜体结构

　　该结构为CNC加工设备配套的铝型材拼装式防护柜体，主要应用于车间内中小型数控加工设备的外围防护与功能区承载，可将设备的运动加工区域、电气控制单元、切削液收集回路进行物理分隔，避免加工过程中切屑飞溅、切削液外溢对车间作业区域造成污染，同时也能为设备的外置操作面板、辅助功能模块提供稳定的安装载体。整体框架采用标准工业铝型材通过角件、内置连接件拼装成型，无需额外焊接加工，型材槽口可兼容各类标准紧固件，后期调整内部安装位、拓展附属功能模块时无需对主体框架进行破坏性改动，适配不同配置CNC设备的定制化改造需求。框架的侧面与顶面采用哑光钣金封板覆盖，封板通过型材槽内的弹性螺母与螺栓固定，相邻封板之间预留均匀的装配间隙，

　　既可以避免设备运行振动带来的封板共振异响，也能在后期维护时快速拆卸对应区域的封板，直接接触内部的设备部件，无需整体拆解外罩。柜体顶部预留了两条通长的滑动导轨安装位，可适配平移式安全防护门的安装需求，防护门闭合后可完全覆盖设备正面的操作开口，配合安全联锁开关可实现开门即停的安全防护逻辑，避免加工过程中人员误触运动部件造成安全事故。框架底部预留了可调脚杯与脚轮的复合安装接口，日常固定放置时可通过可调脚杯调平柜体，抵消车间地面的平整度误差，需要移位调整设备布局时可安装脚轮进行短距离推移，无需额外调用吊装设备。柜体内部设置了横向分隔的型材横梁，可用于安装电气安装板、切削液槽托架、排屑机构导向件等附属部件，

　　横梁的安装高度可根据内部设备的实际尺寸灵活调整，无需重新加工框架主体。柜体的侧面预留了标准的电气走线槽安装位与管线过孔，过孔处可安装护线套保护线缆，避免线缆与金属板材边缘摩擦造成绝缘层破损。整体框架的外形尺寸适配常见的中小型桌面级CNC加工设备，安装边界预留了足够的维护操作空间，柜体与地面接触的底部位置预留了100mm的悬空高度，方便日常清理柜体下方堆积的切屑与杂物，避免杂物长期堆积腐蚀框架底部的型材表面。
