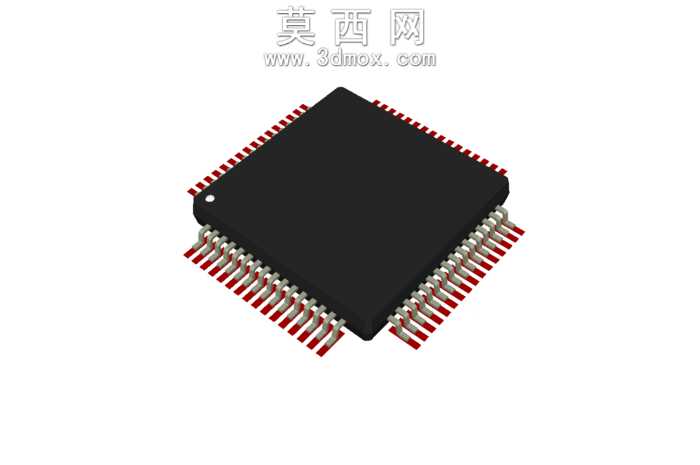

扁平式64针QFP封装芯片三维结构设计

本作品为扁平式64针QFP封装集成电路的三维参数化建模成果，建模过程严格参照德州仪器官方器件封装尺寸规范，还原了表贴式四方扁平封装的完整结构特征。建模阶段首先以封装外形的基准坐标系为核心，绘制芯片主体的矩形轮廓草图，通过拉伸特征生成黑色塑封基体，基体边角做了符合工业规范的微小倒角处理，还原真实塑封工艺的成型特征。引脚部分采用阵列化参数设计，先完成单侧引脚的轮廓绘制，引脚截面为符合表贴工艺的梯形结构，引脚与塑封体衔接处做了应力释放的圆弧过渡，再通过双向线性阵列生成四侧共64根引脚，每根引脚的间距、伸出长度、弯折角度均严格匹配官方封装尺寸，引脚表面区分了金属基材与镀锡层的结构层次，还原SMT焊接所需的接触端面特征。塑封体一角的定位标识圆点通过凹坑特征实现，位置与尺寸完全符合封装定位规范，用于生产焊接时的引脚方向识别。材质渲染阶段，塑封主体采用哑光黑色环氧树脂材质，调整粗糙度参数还原塑封料的半哑光质感，引脚部分赋予银白色金属材质，添加轻微的表面划痕与氧化质感，模拟真实元器件出厂后的表面状态，定位圆点采用白色哑光材质，与黑色基体形成清晰的视觉区分。整体建模过程兼顾了结构准确性与渲染真实感，所有特征均采用全参数化驱动，可直接导入PCB设计软件作为封装尺寸校验的三维参考，也可用于电子装配仿真、教学演示等场景，模型结构无冗余特征，曲面过渡顺滑，装配关系清晰，完整还原了商用QFP封装芯片的外观与结构细节，能够满足电子设计、结构仿真、工业展示等多场景的使用需求。
