内齿式花键套筒结构三维设计作品

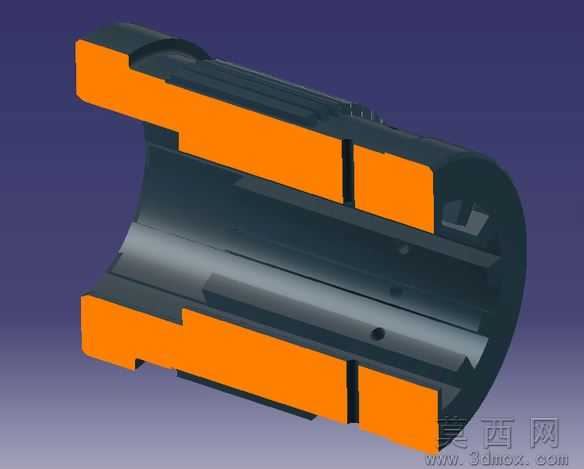

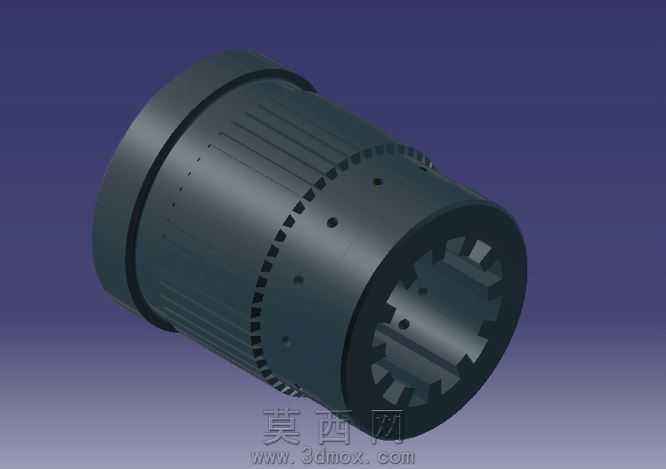

本作品为内齿花键套筒的三维建模实践成果，建模过程以机械传动类零件的实际结构逻辑为核心依据，首先通过草图绘制确定套筒的内外径基准尺寸，区分两端不同的外径结构：一端为加厚的法兰式定位端，用于装配时的轴向限位，另一端为带周向散热槽的筒体段，兼顾减重与散热需求。建模阶段先通过旋转特征生成套筒的基体轮廓，随后针对内孔的花键齿结构，采用单齿草图绘制后圆周阵列的方式完成内齿造型，保证每个齿的轮廓精度与周向分布均匀度，齿槽与齿顶的过渡圆角严格按照传动零件的受力要求设置，避免应力集中。在外壁结构处理上，先通过拉伸切除生成周向均匀分布的定位小孔，用于装配时的销钉固定，再通过阵列特征生成外壁的纵向凹槽与端部的锯齿状限位结构，保证各结构的位置度符合装配要求。材质渲染阶段选用深灰色金属材质，模拟合金结构钢的表面质感，调整金属粗糙度与反光参数，还原机械零件经过机加工后的哑光金属表面效果，同时对内壁花键齿面做轻微的高光处理，突出齿面的加工精度。设计过程中重点考量了花键套筒的传动配合需求，内花键的齿形参数参考常用矩形花键的标准尺寸设置，保证与对应外花键轴的配合余量合理，外壁的各类槽孔结构既满足装配定位的功能要求，也通过去除非受力区域的材料实现零件轻量化，整体建模过程严格遵循机械零件的设计规范，每一处结构都对应实际的功能需求，没有冗余的造型设计，通过三维建模的方式完整还原了这类传动套筒的真实结构特征，也验证了花键类零件从草图到完整特征建模的流程合理性。
