RL1650型50K量程称重传感装置结构

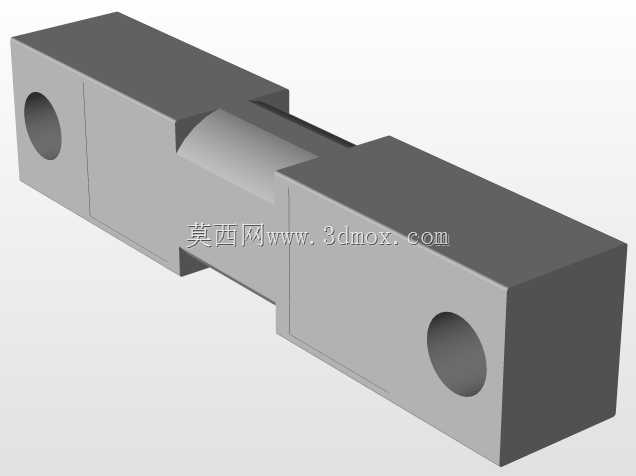

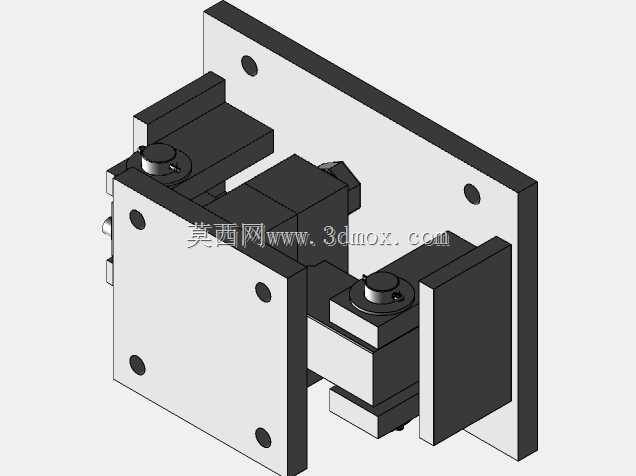

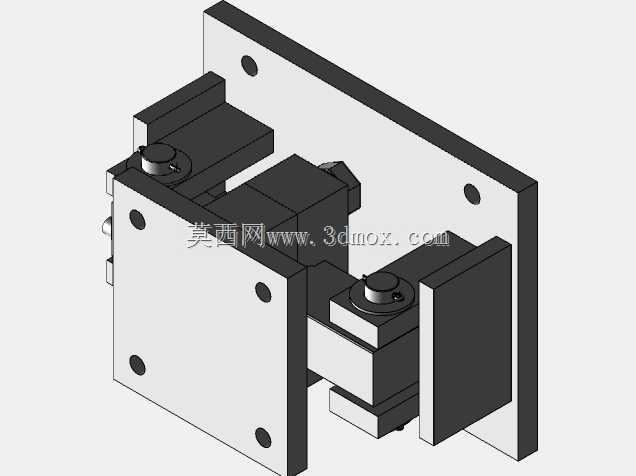

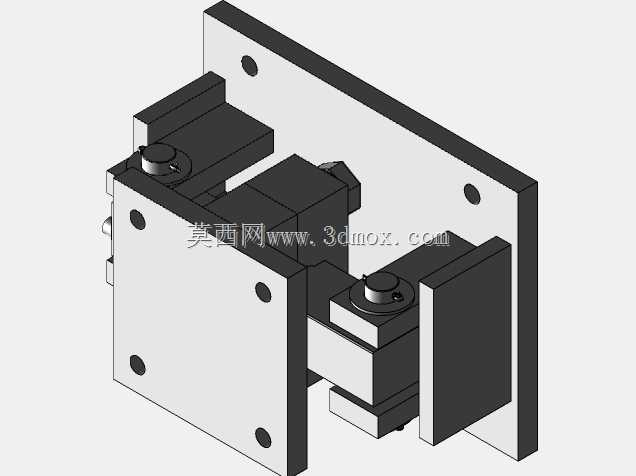

　　在工业称重计量、生产线检重、仓储料位载荷监测这类场景里，这类50K容量的称重传感组件是核心力值采集单元，很多平台秤、料斗称重、小型工业称重台的力值反馈都依赖这类结构完成载荷到电信号的转换。从结构设计来看，这套组件采用上下双安装板的承载布局，上安装板预留四个对称布置的安装孔，用于对接被称重的载台、料斗或者工装台面，下安装板同样预留对应安装孔位，用于固定在设备基座或者地面安装框架上，上下板之间通过对称的支撑限位结构配合核心传感单元，既保证载荷传递的同轴度，又能避免侧向偏载对核心应变区造成额外冲击，影响检测精度。

　　设计过程中首先要考虑的是载荷传递路径的合理性，所有承载面的平面度公差需要控制在合理范围，避免安装时产生附加内应力，导致零点漂移。核心传感单元布置在上下安装板的中心承载区，周围的限位支撑结构预留了微小的活动间隙，既可以限制横向位移，防止过载或者侧向力冲击损坏传感元件，又不会干扰垂直方向的载荷传递，保证力值全部作用在传感单元的应变区。上下安装板的孔位采用对称排布设计，适配多数工业称重场景的通用安装尺寸，不需要额外做转接板就能直接对接常规的称重台架，安装边界的尺寸设计兼顾了小量程称重场景的空间需求，整体结构紧凑，不会占用过多台架下方的安装空间。

　　实际应用中，这类传感组件可以直接集成到小型定量包装秤、流水线检重站、仓储货架载荷监测点位里，不需要额外设计复杂的承载支架，自身的双板结构已经完成了载荷的均匀分配。结构上的圆角过渡处理都是为了降低应力集中，长期承受交变载荷的时候不会出现安装板的疲劳变形，连接部位的销轴类结构做了间隙配合，保证加载过程中力的传递无卡滞，不会因为装配过紧引入额外的力值误差。对于做称重设备开发、计量装置结构设计的工程师来说，这套结构的安装孔位、限位间隙、承载区布局都可以直接作为选型参考，建模时还原的装配关系也能直接用于设备整体的干涉检查，提前验证安装空间是否匹配，避免现场安装时出现孔位不对、空间不足的问题。
