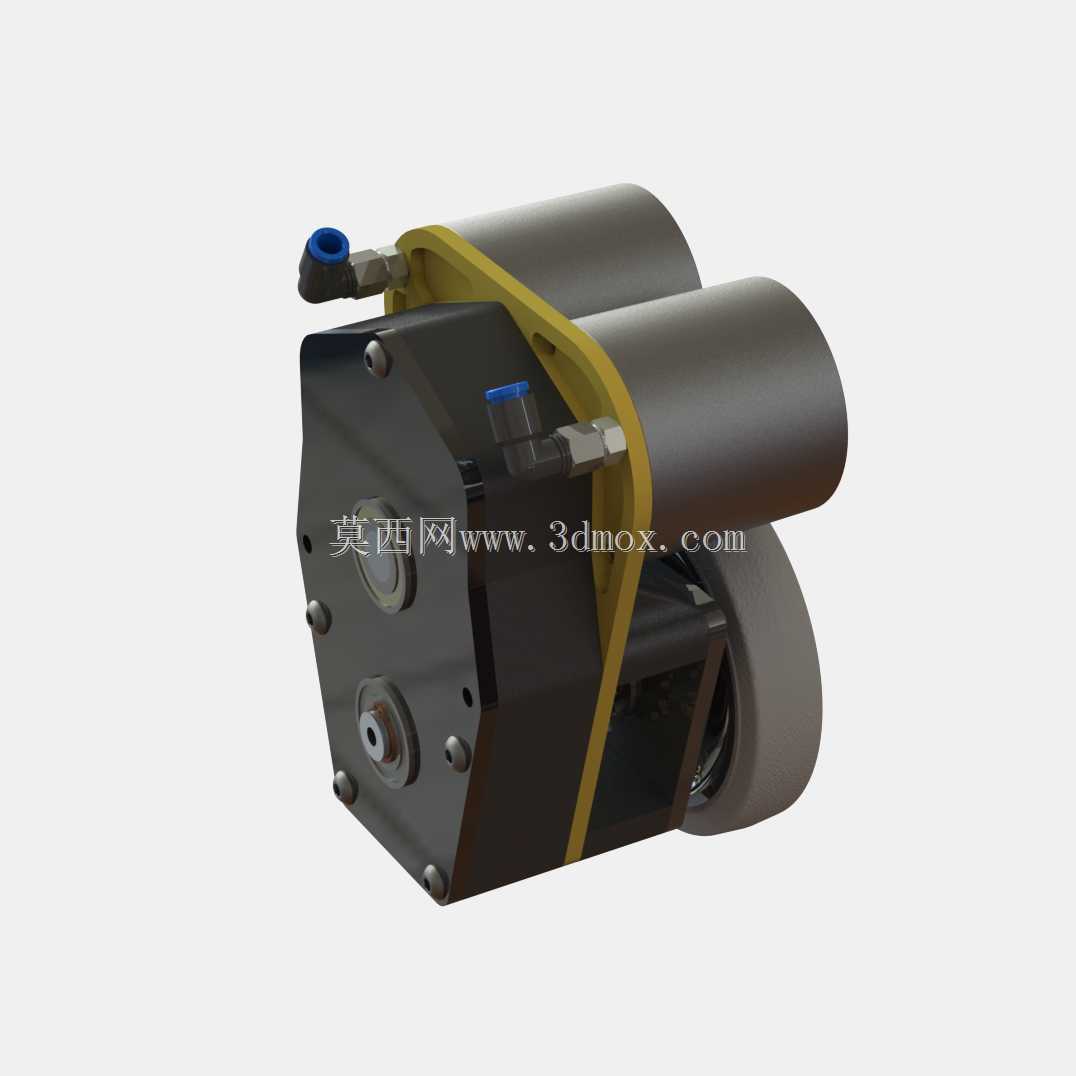

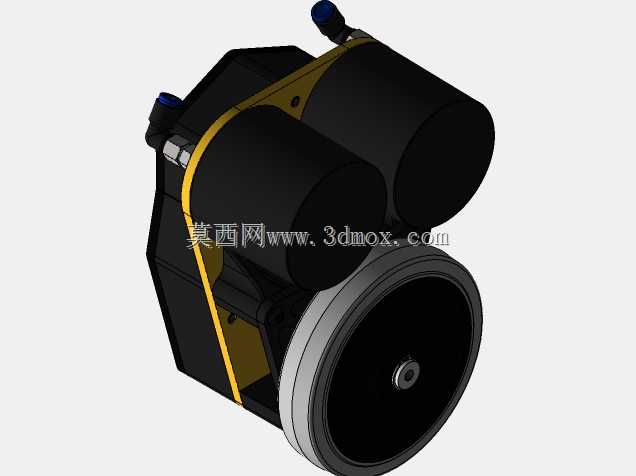

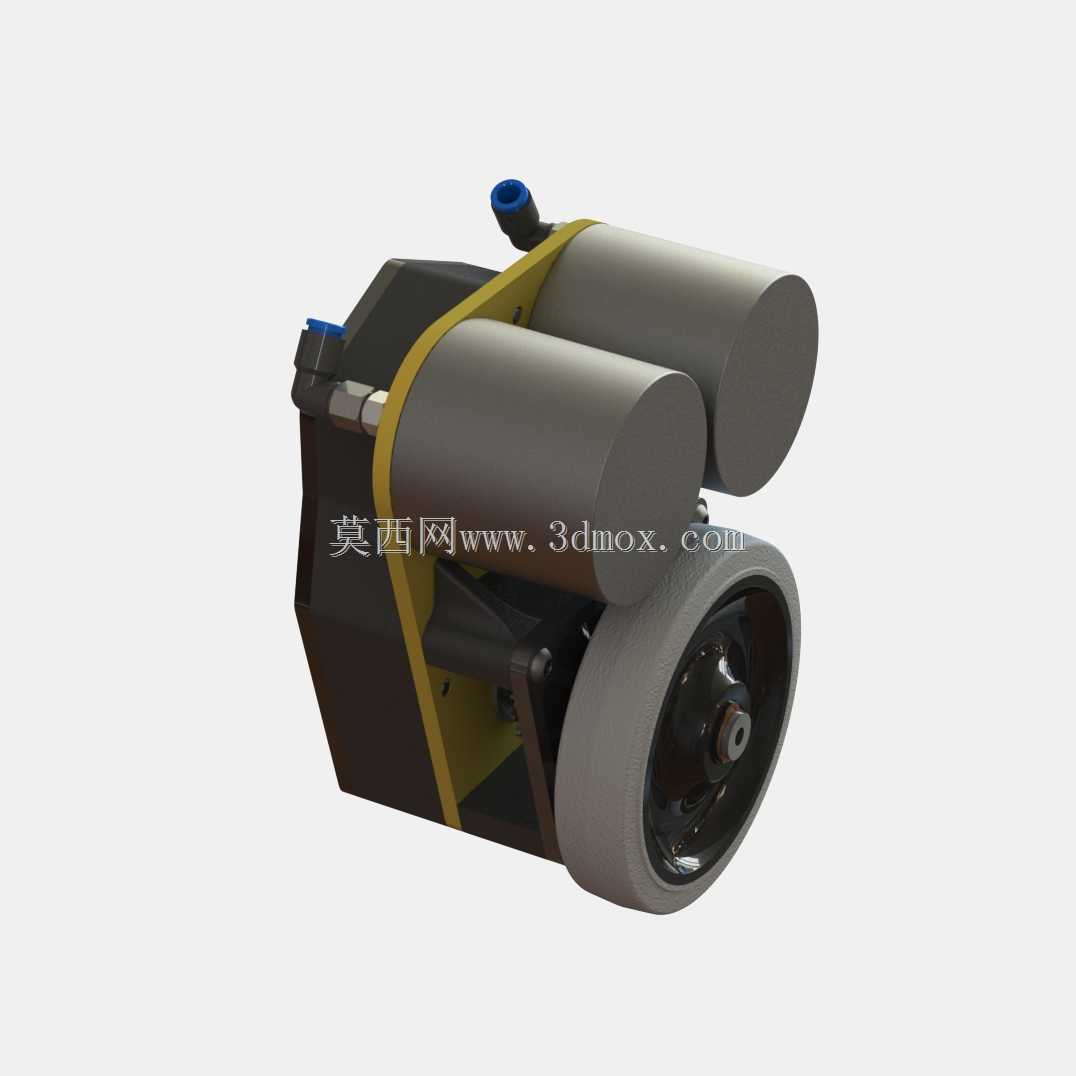

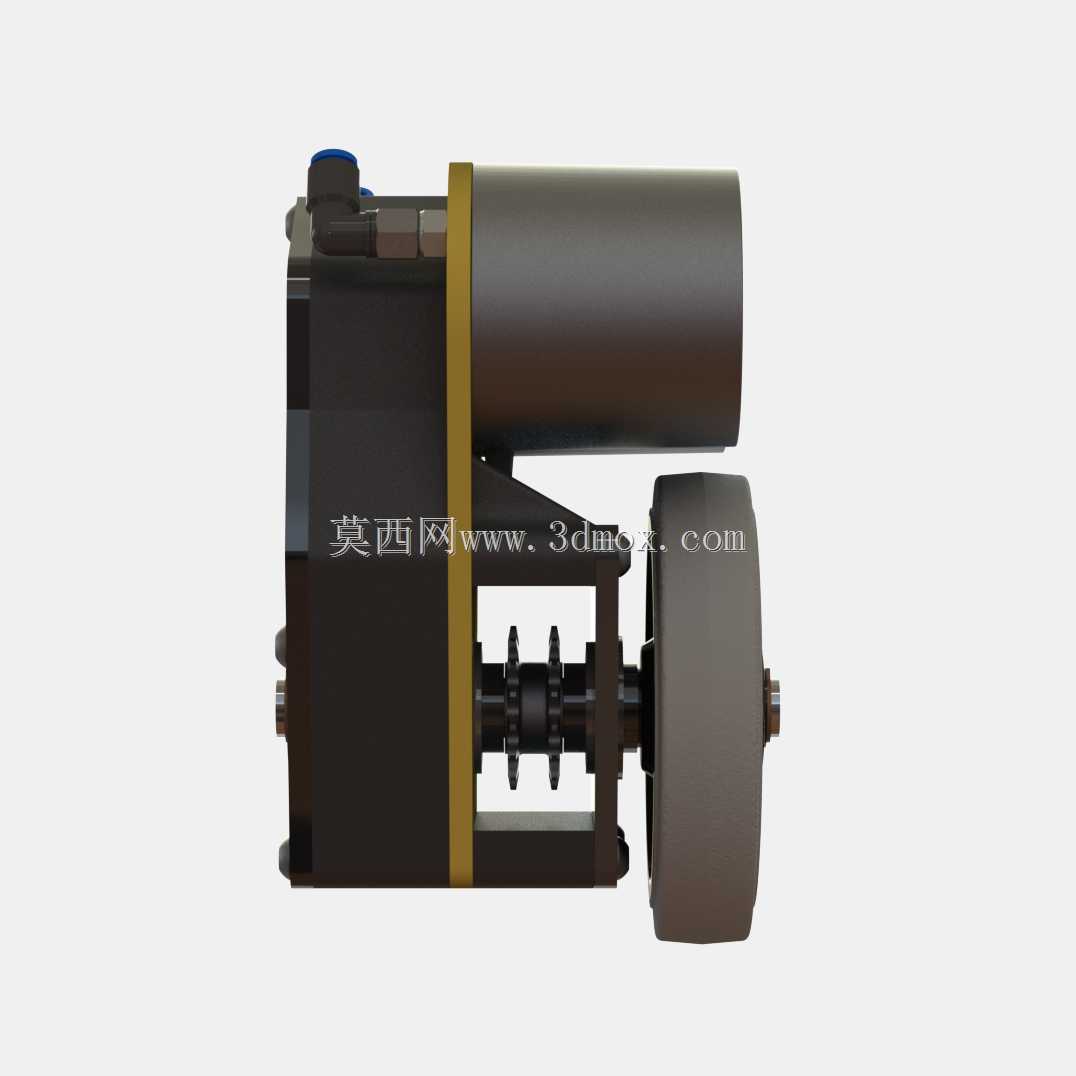

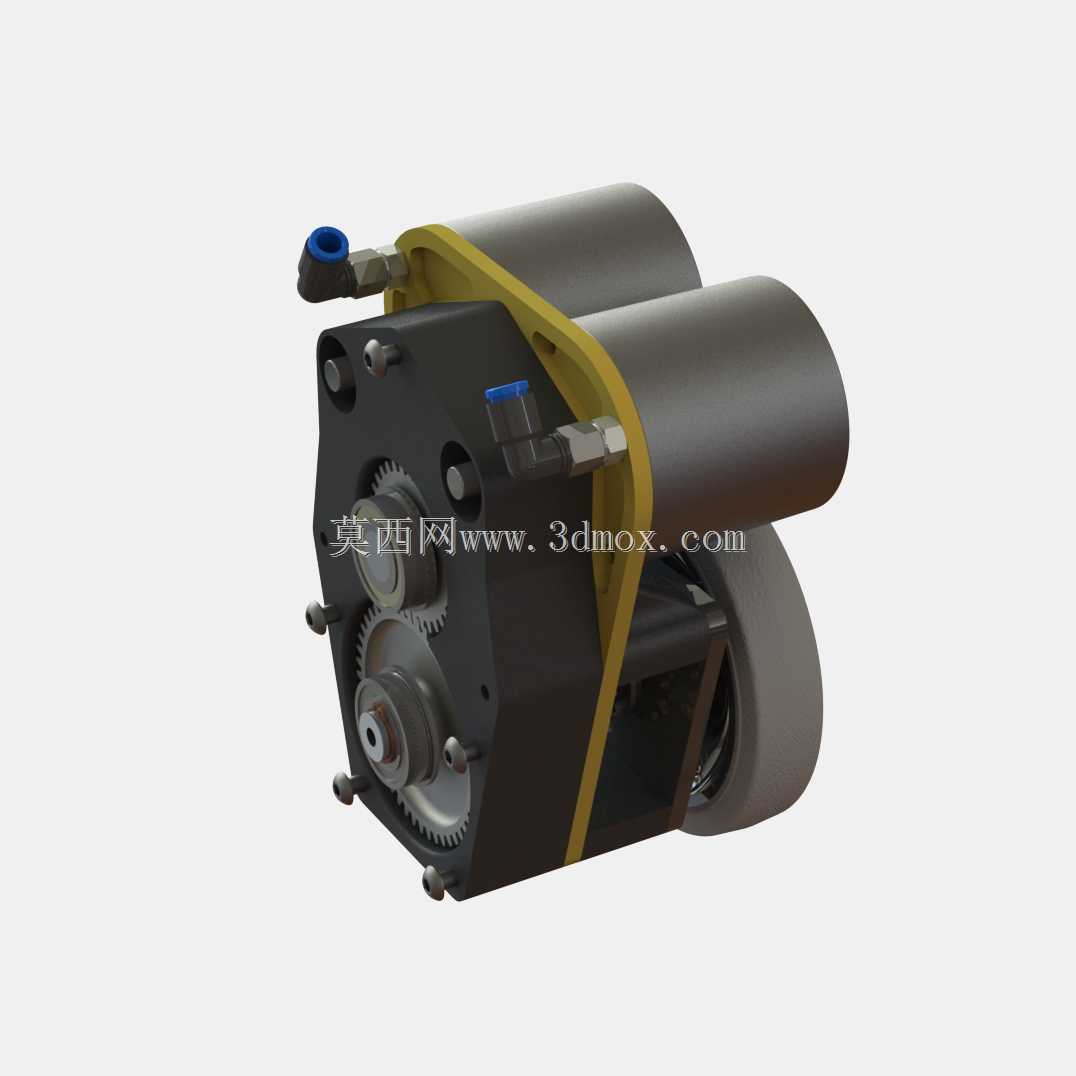

赛事专用四英寸轮边齿轮传动箱结构

　　这款轮边齿轮箱主要适配小尺寸轮径的移动平台传动需求，在小型竞技移动机器人、特种小型作业载具的轮端动力传递场景中，这类紧凑结构的齿轮箱能够在有限的轮内安装空间里完成动力的减速增扭，匹配驱动电机的高转速输出特性，让轮端获得足够的牵引扭矩。从结构布局来看，该齿轮箱采用同轴嵌套式的轮系排布，整体外形为阶梯式圆柱结构，最大外径完全贴合4英寸车轮的轮毂安装内腔，轴向尺寸经过压缩，不会超出轮辋的轴向安装边界，安装时可直接嵌入轮毂内侧，通过外圈的止口结构与轮毂定位，输入端对接驱动电机输出轴，无需额外设计复杂的转接支架，能够有效降低轮边结构的整体重量。设计过程中优先考虑了轮端传动的径向载荷承受能力，箱体采用分层式的环形结构，

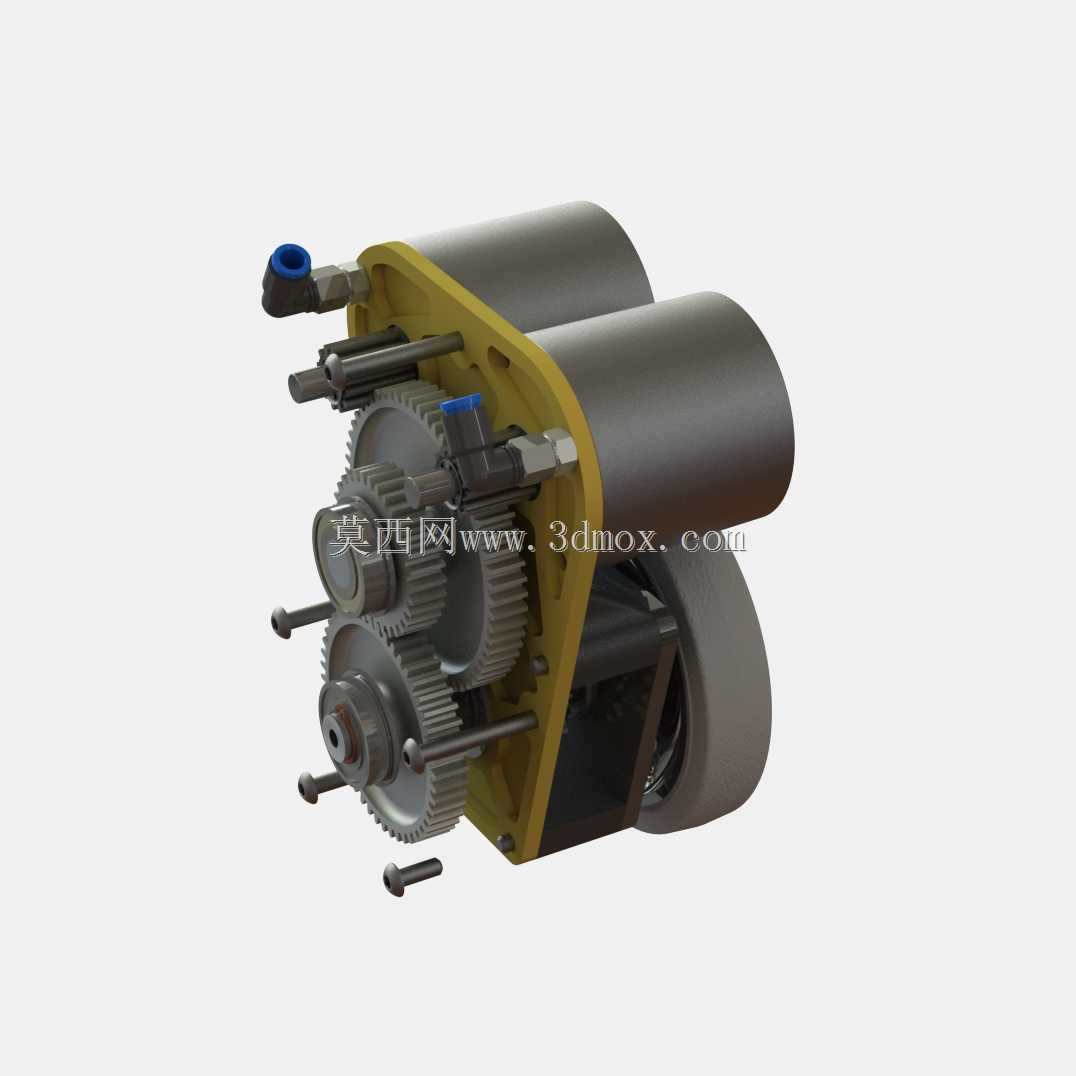

　　内部轮系的支撑位直接集成在箱体壁上，减少了额外的支撑零件数量，既控制了整体重量，也保证了齿轮啮合的同轴度，避免轮端受侧向力时出现轮系偏载打齿的问题。传动齿比的设定匹配小型竞技载具的动力输出特性，能够将驱动电机的高转速低扭矩输出转换为轮端需要的低转速大扭矩，兼顾加速性能与轮端牵引力，同时齿轮啮合的侧隙经过严格控制，正反向传动的空程量极小，能够满足载具频繁加减速、正反向切换的传动需求，不会因为传动间隙过大出现动力响应滞后的问题。箱体的密封结构采用内嵌式的环形密封槽设计，可适配常规的O型密封圈，能够阻挡户外场景下的灰尘、水渍进入箱体内部，保证内部齿轮与润滑脂的工作环境稳定，减少日常维护的频次。安装接口的位置设置在箱体的内侧端面，

　　孔位分布与常规的小型驱动电机安装法兰完全匹配，不需要额外加工转接板就可以完成电机与齿轮箱的对接，轮端的安装位则设置在箱体的外圈法兰上，孔位对应4英寸轮毂的标准安装孔距，装配时可以直接将轮毂固定在齿轮箱的输出端，整个轮边传动总成的集成度极高，能够大幅缩短载具轮组的装配周期。在实际使用场景中，这类紧凑结构的齿轮箱除了适配竞技类小型移动载具，也可以用在小型巡检机器人、仓储分拣AGV的驱动轮组上，其紧凑的外形不会占用载具底盘过多的布置空间，能够给电池、控制模块留出更多的安装位置，同时稳定的传动特性也能保证载具行走过程中的速度控制精度，避免因为传动间隙出现行走定位偏差的问题。结构设计时充分考虑了加工工艺性，

　　箱体的各个环形台阶都可以通过常规的车削加工完成，内部的轴承安装位、齿轮定位槽的加工公差都控制在常规机加工可以达到的精度范围内，不需要特殊的加工工艺就可以完成样件制作，后期如果需要批量生产，也可以通过压铸工艺成型箱体毛坯，再进行关键位置的精加工，有效控制生产成本。
