金属板箱式盘式指形制动构件结构设计

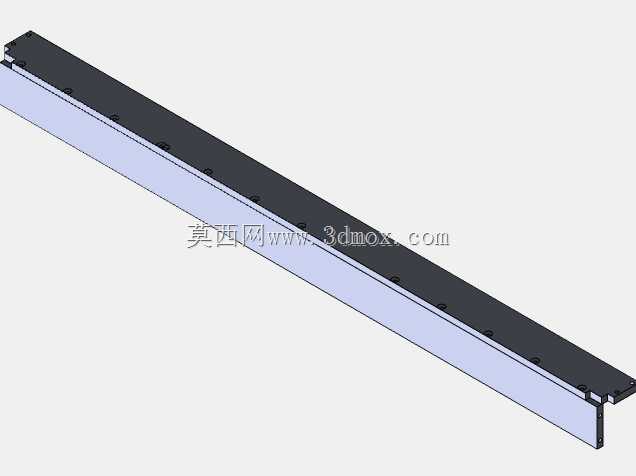

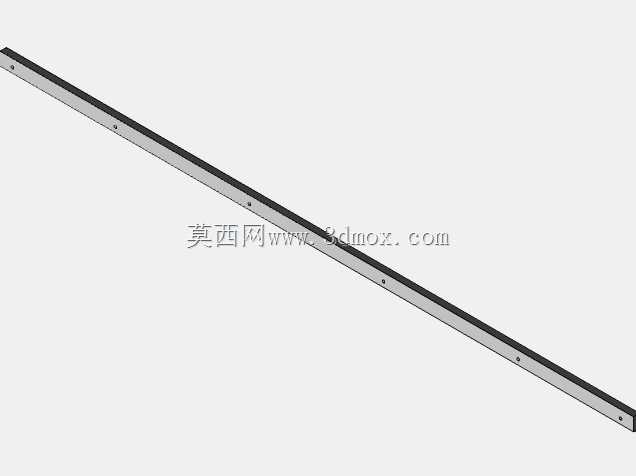

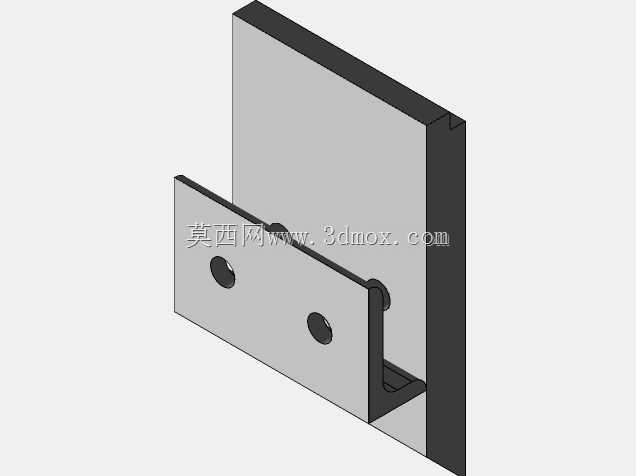

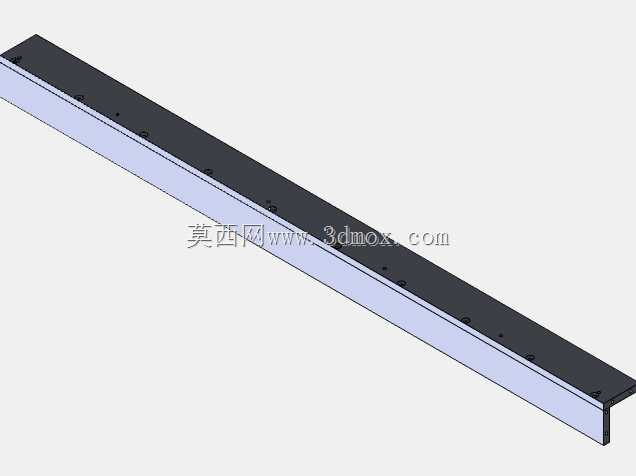

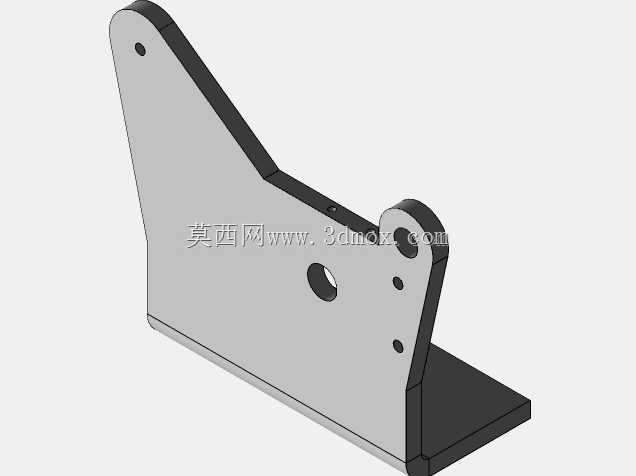

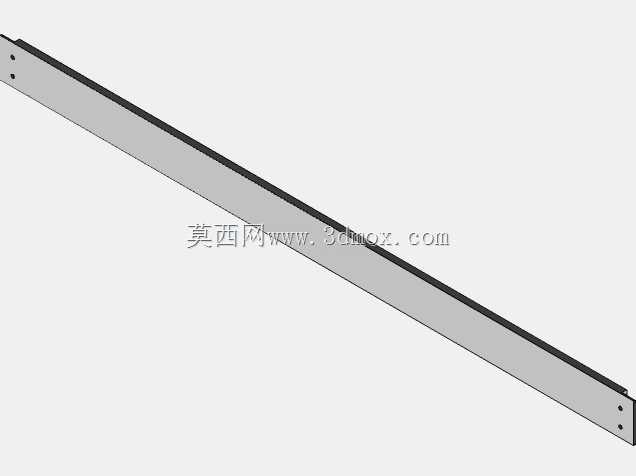

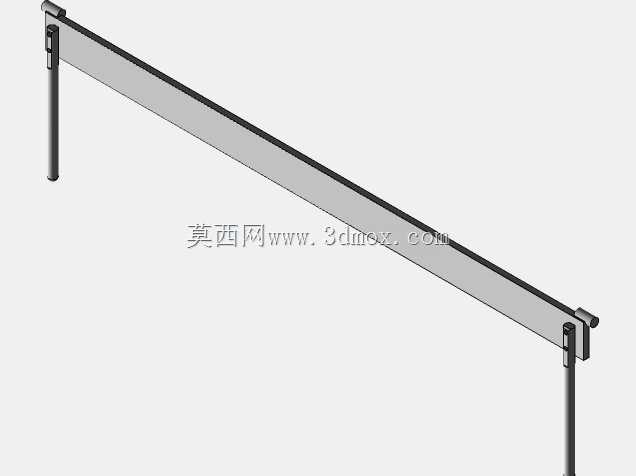

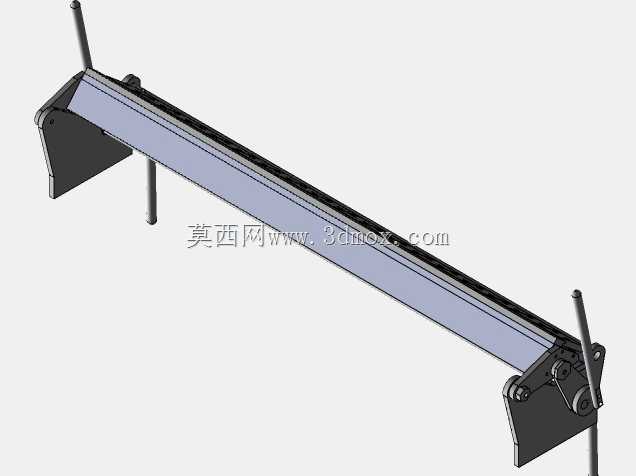

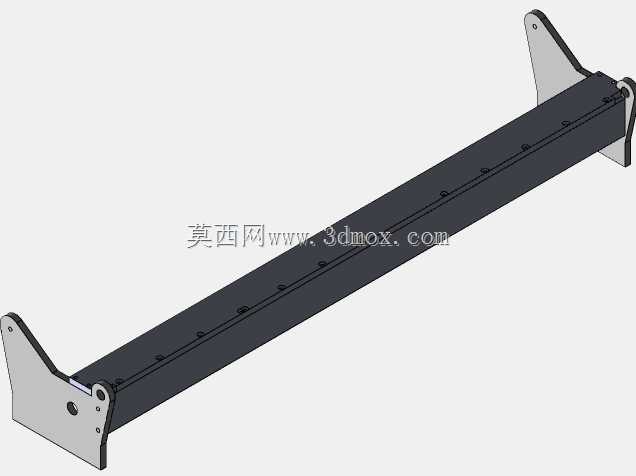

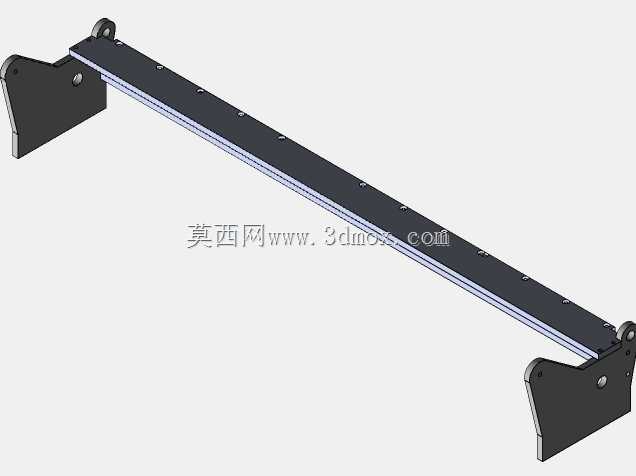

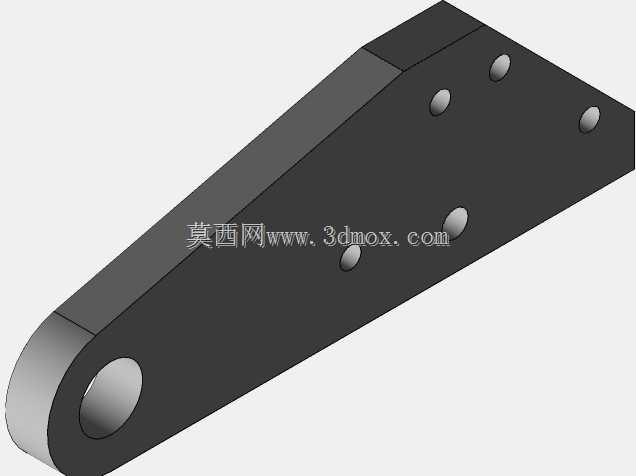

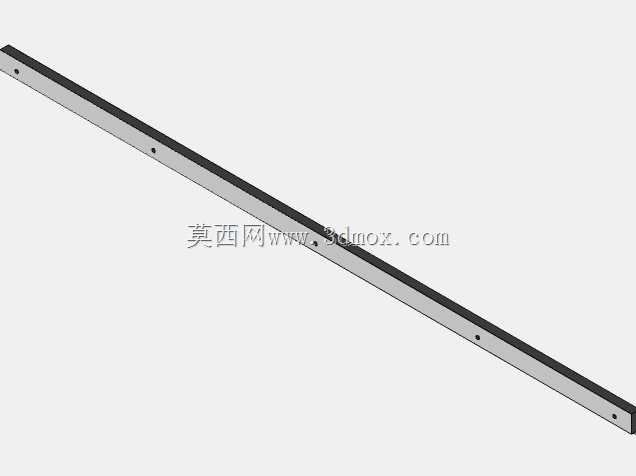

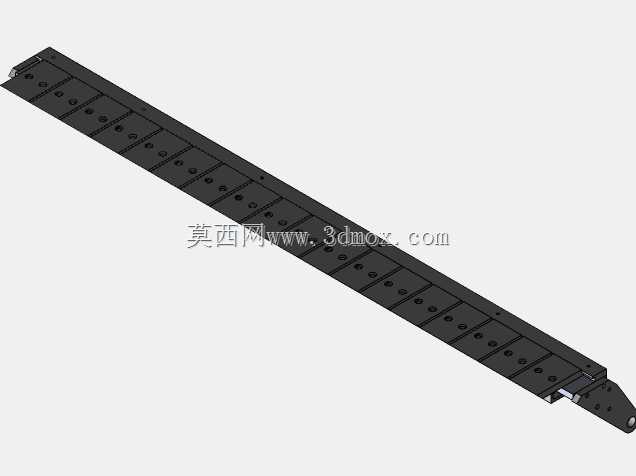

　　这类指形制动结构常配套应用在需要长行程线性制动、大接触面积摩擦制动的工业设备场景中，区别于传统点接触式钳盘制动，其长条形摩擦面布局能够在制动过程中分散摩擦压力，避免局部摩擦面过热导致的制动效能衰减，适配连续作业工况下的稳定制动需求。从结构布局来看，两端的安装支座采用带加强筋的弯折钢板结构，支座上预留的铰接孔用于连接设备机架，同时为制动动作提供摆动支点，安装时需要保证两端支座的同轴度误差控制在合理范围，避免制动臂动作卡滞，中间的长条形主体为摩擦组件安装基体，沿基体长度方向均匀排布的固定孔用于安装摩擦衬片，孔位的间距设计经过受力校核，能够保证衬片受压时受力均匀，不会出现局部偏磨。设计过程中优先考虑了制动动作的同步性，

　　两端铰接点的连线与摩擦面的平行度公差做了严格约束，避免制动时衬片与制动盘（或制动轨）出现夹角，导致接触面积不足、制动力矩达不到设计值。从安装边界来看，该构件的整体长度适配对应规格的制动幅宽，安装时需要预留足够的摆动空间，避免制动臂动作时与周边设备构件发生干涉，支座的安装孔位可以适配常用的螺栓规格，方便现场安装调试时的紧固件选型。实际使用中，这类结构的制动响应速度快，摩擦面的磨损补偿可以通过调整固定孔的衬片垫片厚度实现，维护时不需要整体拆卸构件，仅需松开衬片固定螺栓即可完成磨损件更换，降低了设备运维的时间成本。结构的受力路径经过优化，制动时产生的反作用力会通过两端支座直接传递到设备机架，长条形基体的截面做了加厚处理，

　　在大制动力矩工况下不会出现明显的挠曲变形，保证摩擦面始终能够完全贴合制动工作面。不同于小型制动构件的紧凑设计，这类长跨度指形制动结构在建模时需要重点考虑焊接件的形变余量，支座与长基体的连接位置做了焊接坡口预留，实际生产时可以通过工装定位保证焊接后的形位公差符合设计要求，避免后续机加工量过大提升生产成本。摩擦衬片的安装槽深度做了统一设计，不同耐磨等级的衬片都可以适配安装，不需要对基体结构做二次修改，提升了构件的通用适配性，能够在不同制动载荷需求的同类型设备上互换使用。
