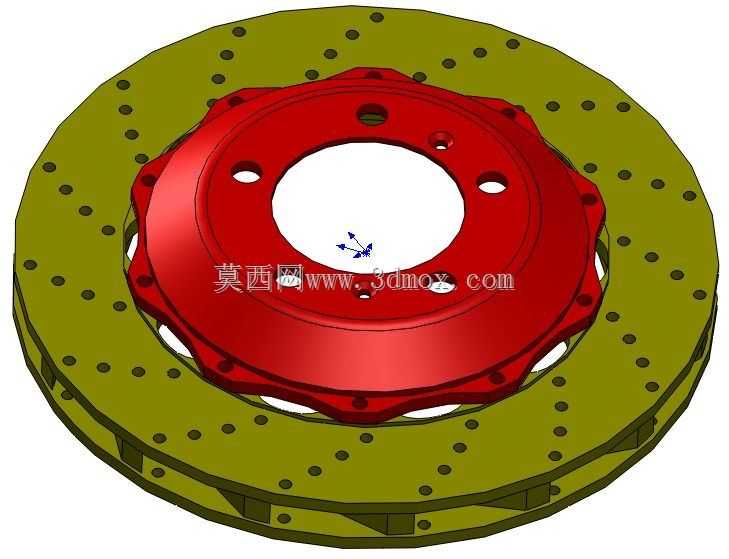

保时捷车用Brembo通风制动盘带帽结构

　　这套制动部件主要面向高性能乘用车辆的制动系统升级与配套场景，适配保时捷车型的前轮或后轮制动安装位，核心作用是在车辆制动过程中通过与制动卡钳的摩擦作用，将车辆动能转化为热能散出，实现车辆减速或驻车的功能需求。从结构设计来看，整体分为制动摩擦盘体与中心安装帽两个核心部分，摩擦盘采用分体式浮动结构设计，盘体表面均匀排布多组圆形通风散热孔，同时盘体内部设置径向通风流道，车辆行驶过程中气流可顺着流道穿过盘体，快速带走制动摩擦产生的高温，避免连续制动下出现热衰减现象，保障制动效能的稳定性。中心安装帽采用高强度铝合金材质设计，外缘设置多组均匀分布的安装定位孔，通过高强度连接螺栓与外侧摩擦盘体实现刚性连接，

　　同时中心区域预留与车辆轮毂轴头匹配的安装定位孔与螺栓过孔，安装时可直接与轴头法兰面贴合定位，保证制动盘旋转时的同轴度要求，避免高速制动时出现抖动问题。设计过程中重点考虑了安装边界的匹配性，中心安装帽的轴向高度经过精准校核，既保证安装后摩擦盘与卡钳的摩擦片位置完全对齐，不会出现偏磨问题，同时预留了足够的轮毂安装避让空间，不会与轮毂内侧的平衡块、气门嘴位置产生干涉。摩擦盘的外径尺寸适配大尺寸多活塞制动卡钳的摩擦片接触范围，盘体厚度满足高性能制动的磨损余量要求，正常使用工况下可承受多次高强度制动的热负荷冲击，盘体边缘的连接位采用台阶式定位结构，可抵消摩擦盘热胀冷缩产生的形变应力，避免高温下盘体出现翘曲变形。从实际应用角度，

　　这类分体式制动盘相比原厂一体式铸铁制动盘，重量更轻，可有效降低车辆簧下质量，提升悬挂系统的响应速度，同时散热效率提升明显，适合赛道驾驶、激烈驾驶等高频制动的使用场景，安装时无需对车辆原有羊角、轴头结构进行改装，可直接替换原厂制动盘组件，配套对应的多活塞卡钳即可完成制动系统升级。结构建模过程中对所有安装孔位的位置度、配合面的平面度都做了精准还原，连接螺栓的孔位公差按照汽车零部件的装配要求设定，可直接用于制动系统的结构匹配验证、改装方案的干涉检查，也可作为同类高性能制动部件设计的参考原型，帮助设计人员快速掌握分体式浮动制动盘的结构布局与安装匹配逻辑。
