单缸发动机活塞曲柄联动演示结构

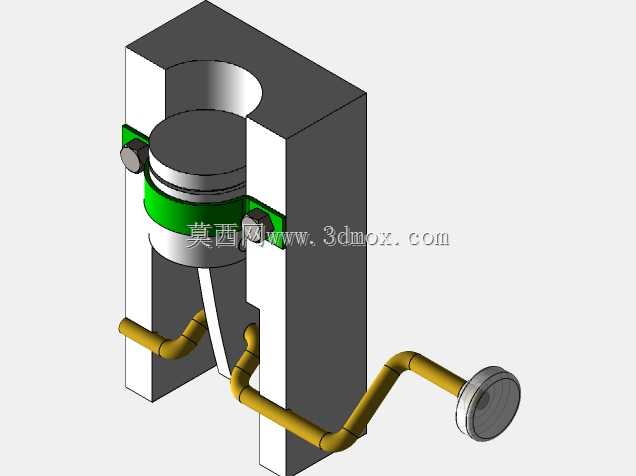

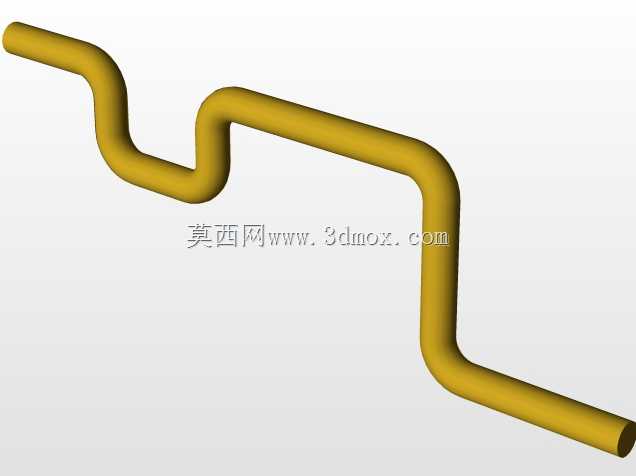

　　这套活塞联动演示结构，核心还原了往复式内燃机曲柄连杆机构的基础运动逻辑，在职业院校机械原理实训、汽修专业结构认知课堂中，常作为具象化的教学演示载体使用，能让学习者直观观察活塞往复直线运动到曲轴旋转运动的转换全过程，避开了真实发动机复杂外围附件的视觉干扰，把核心运动副的配合关系完全裸露展示。从结构设计逻辑来看，活塞部分采用简化的三环槽结构，省略了真实活塞的销座加强筋、冷却油道等复杂细节，活塞销与连杆小头的配合采用间隙配合公差设定，手动转动曲轴端的手轮时，活塞能在模拟气缸套内顺畅上下滑动，没有卡滞点，连杆大头与曲柄销的配合也做了同轴度优化，转动过程中连杆摆动角度随曲柄转角平滑变化，不会出现运动死点。模拟气缸套采用半剖式的框架结构，

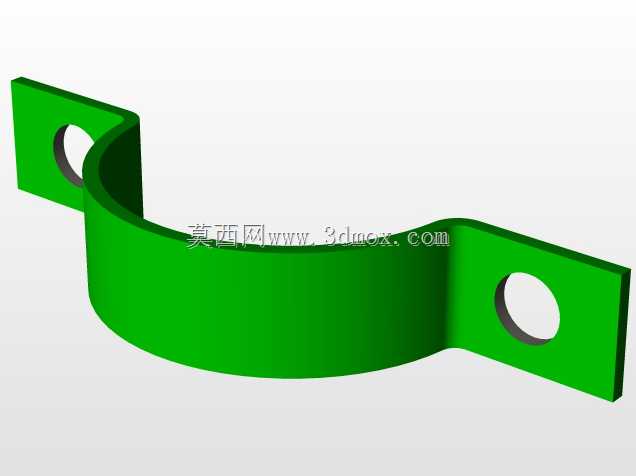

　　两侧留出了足够的观察窗口，能直接看到活塞环与缸壁的贴合状态，以及连杆在不同行程位置的摆动姿态，这种半剖设计在教学演示场景下实用性极强，不需要拆解结构就能展示内部配合关系。安装边界方面，整个演示结构的支撑框架为一体式L型座，底部预留了四个沉头安装孔，可直接固定在实训台架或者桌面展示台上，曲轴输出端延伸出框架外侧的手轮直径做了加大处理，手动转动时施力更轻便，不需要额外搭配驱动电机就能完成全行程运动演示。功能特性上，这套结构完全复现了四冲程发动机曲柄连杆机构的运动规律，活塞在上止点、下止点的位置清晰可辨，曲柄转动一周对应活塞完成一次完整的往复行程，可用于讲解曲柄半径与活塞行程的对应关系、连杆摆角随曲轴转角的变化规律，

　　也能作为三维建模练习中运动配合、干涉检查的典型案例。设计过程中特意简化了非核心结构，比如省略了气门、喷油嘴、缸盖等部件，把视觉重心完全集中在活塞-连杆-曲柄这套核心运动副上，各运动部件之间的间隙做了放大处理，既避免了3D打印或者简易加工时的公差累积导致的装配卡滞，也能让观察者更清晰看到各部件之间的配合间隙，理解运动副的工作原理。
