可调式螺杆压紧手动夹钳结构设计

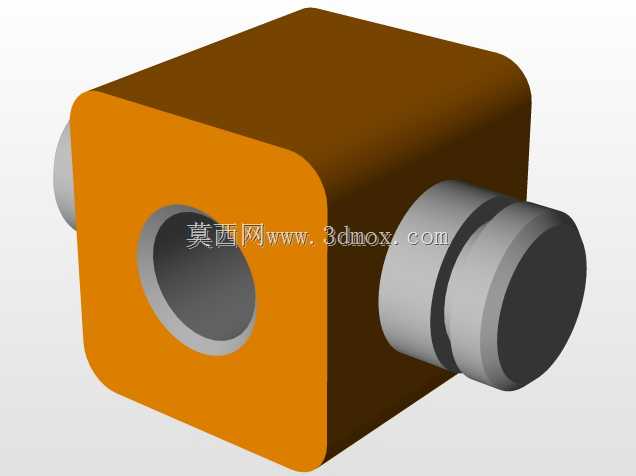

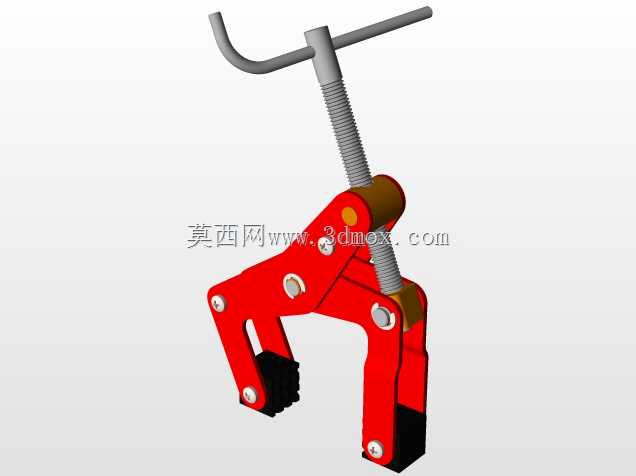

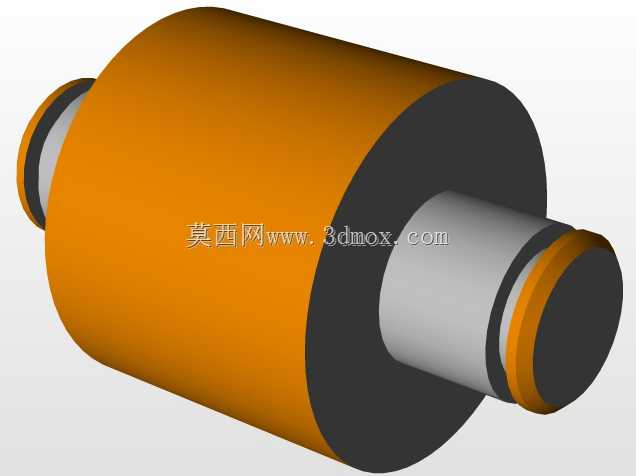

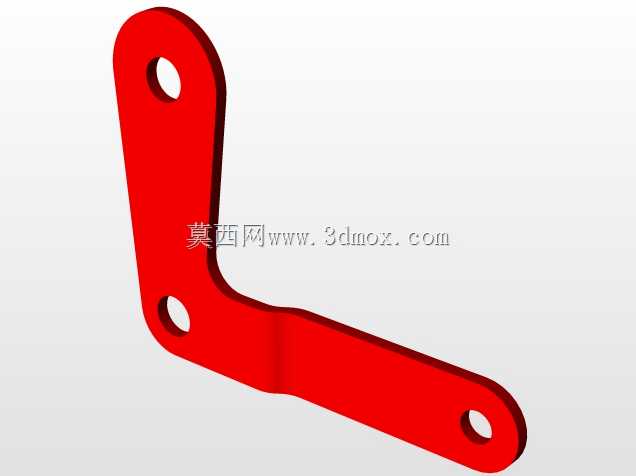

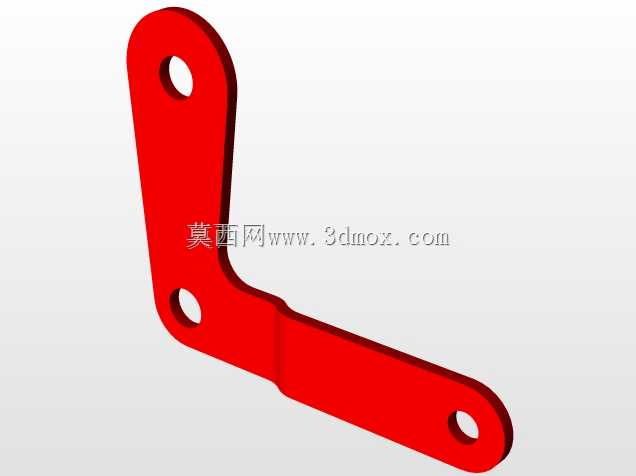

　　这款手动夹紧装置的核心应用场景覆盖小型工件焊接定位、木工拼合固定、电子元器件返修夹持、钳工划线工序装夹等多类轻载装夹作业，区别于重型台虎钳的大夹持力定位，它更适配需要快速开合、频繁取放工件的工位，整体夹持行程可通过顶部T型手柄的螺杆旋合长度灵活调整，能适配不同厚度的异形工件装夹需求。从结构设计逻辑来看，装置采用双连杆增力结构，钳体主体通过多组销轴实现铰接联动，当压下螺杆驱动钳口闭合时，连杆机构会在夹持行程末端形成接近死点的锁止状态，即便螺杆端没有持续施加外力，钳口也能保持稳定的夹持力，不会因为工件加工过程中的小幅振动出现松脱问题。钳口接触位置做了齿面防滑处理，接触块采用可拆卸式设计，针对不同材质的工件可以更换橡胶垫、

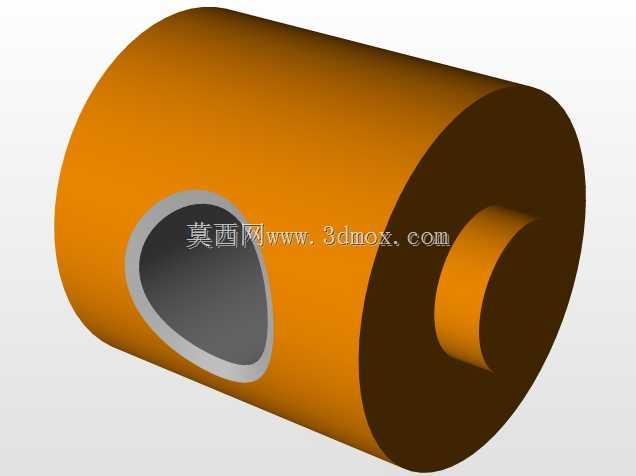

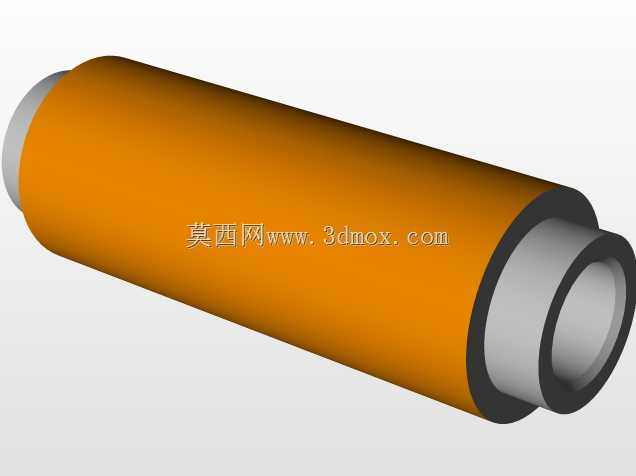

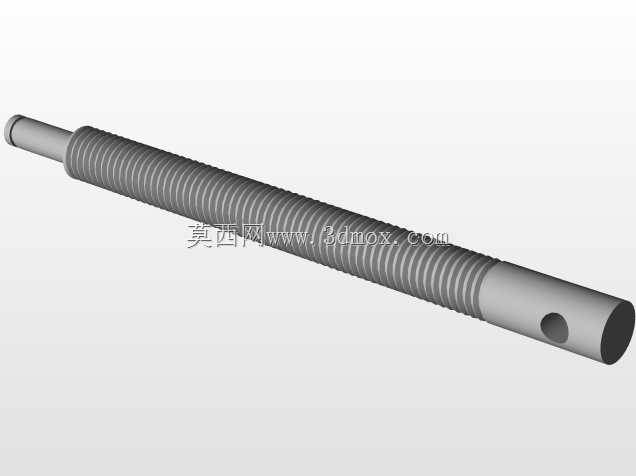

　　铜质压块等不同材质的钳口附件，避免装夹过程中在工件表面留下压痕，尤其适合铝件、塑料件等软质材质的加工装夹。顶部的T型旋转手柄做了折弯成型设计，握持施力时不需要额外配套扳手，徒手即可完成螺杆的旋紧与松开操作，螺杆与钳体铰接位置配置了黄铜衬套，长期往复旋转使用时能降低铰接位置的磨损量，延长整体结构的使用寿命。从安装边界来看，钳体尾部预留了标准安装孔位，可以直接通过螺栓固定在工作台面、工装基板上使用，也可以搭配磁吸底座实现临时工位的快速固定，整体闭合状态下的整体高度不超过200mm，最大开口距离可达到80mm，不会占用过多的工位操作空间，钳臂的张开角度做了限位设计，最大张开角度不会超过45度，避免操作过程中钳臂过度张开导致连杆结构脱开。

　　在实际工装适配场景中，这款夹钳可以多组组合使用，针对长条形型材、框架类焊接件，可在工件的多个装夹点位布置同规格夹钳，保证各点位夹持力均匀，不会出现工件装夹变形的问题；针对需要频繁翻转的工件，也可以将夹钳安装在翻转工装上，配合快速锁止结构实现工件的多面加工装夹，不需要反复松夹调整工件位置。结构上所有铰接销轴都做了端部卡簧限位，日常维护时只需要定期在铰接位置涂抹润滑脂，即可保证钳体开合顺畅，不会出现卡滞问题，钳体主体采用冲压钢板成型，整体重量控制在0.3kg以内，单人即可完成快速拆装移位，适配多品种小批量的柔性生产工位需求。
