ABB款BAM系列DIN导轨端部止动挡块

　　在低压电气柜、分布式IO控制箱、工业自动化接线模组的装配场景中，DIN导轨作为元器件承载的基础安装载体，其端部的止动挡块是极易被忽略但直接影响柜内器件长期运行可靠性的小部件。日常运维中经常遇到柜内接线端子、小型断路器、继电器模组受线缆拖拽应力、设备运行振动影响，沿导轨轴向滑移错位的问题，轻则导致接线端子松脱、信号线缆拉扯断裂，重则引发相邻器件短接、电气间隙不足的安全隐患，端部止动挡块的核心作用就是在导轨裁切后的两端形成刚性限位，完全锁死导轨上所有安装器件的轴向窜动空间。

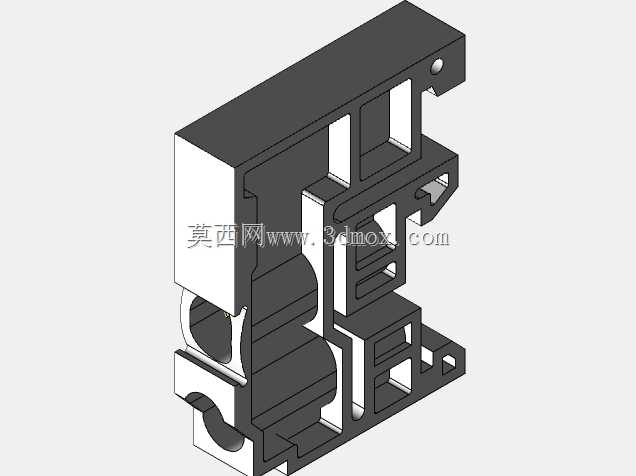

　　这款适配标准35mmDIN导轨的端部止动结构，参考ABB ENTRELEC系列BAM010300226规格设计，整体采用工程常用的PA66加玻纤注塑成型结构，结构设计上充分考虑了现场安装的操作便利性与长期使用的结构强度。主体采用L型包覆式结构，安装时无需从导轨端部穿入，可直接在导轨任意位置卡入后通过自带的锁紧结构完成固定，对于后期柜内器件调整、新增元器件的场景，无需拆卸已安装的电气元件即可完成挡块的加装或移位，大幅降低现场改造成本。

　　从结构细节来看，其与导轨配合的卡扣型面完全贴合标准TS35导轨的卷边轮廓，卡入后与导轨上下边缘的贴合面无多余间隙，避免长期受振动出现松脱；锁紧部位采用楔形顶紧结构，拧紧锁紧螺钉时，顶块会紧紧抵在导轨的安装基准面上，不会对导轨本身的镀锌层造成划伤破坏，同时可提供足够的锁紧力，即使在重型接触器、大容量断路器的持续应力作用下也不会出现移位。

　　安装边界方面，该挡块沿导轨轴向的占用宽度仅为10mm左右，不会过多占用柜内宝贵的导轨安装空间，对于导轨安装位预留紧张的紧凑型电控箱场景十分友好；垂直导轨方向的突出高度与常规接线端子的基座高度齐平，不会突出于器件安装面，避免干涉柜门关闭或线槽走线。结构上还预留了标识粘贴位，可粘贴端子排组的回路标识，方便后期运维排查。

　　建模过程中严格遵循实物的装配公差要求，导轨配合面预留了0.2mm的安装间隙，适配市面上不同厂商生产的标准35mmDIN导轨的尺寸公差，避免出现过紧卡装困难或过松间隙过大的问题；所有棱角处均做了R0.5的工艺圆角，符合注塑件的生产工艺要求，避免注塑过程中出现应力集中导致的开裂问题；锁紧螺钉的安装孔位做了沉头设计，螺钉拧紧后头部完全沉入挡块本体内部，不会剐蹭相邻安装的电气元件外壳。
