手动调节式贴膜层压辊压设备结构

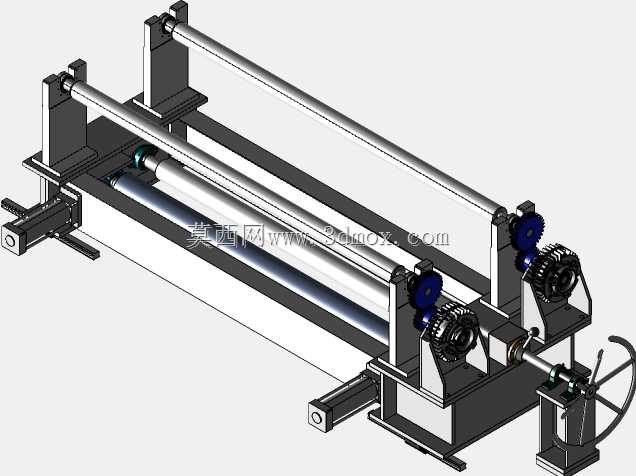

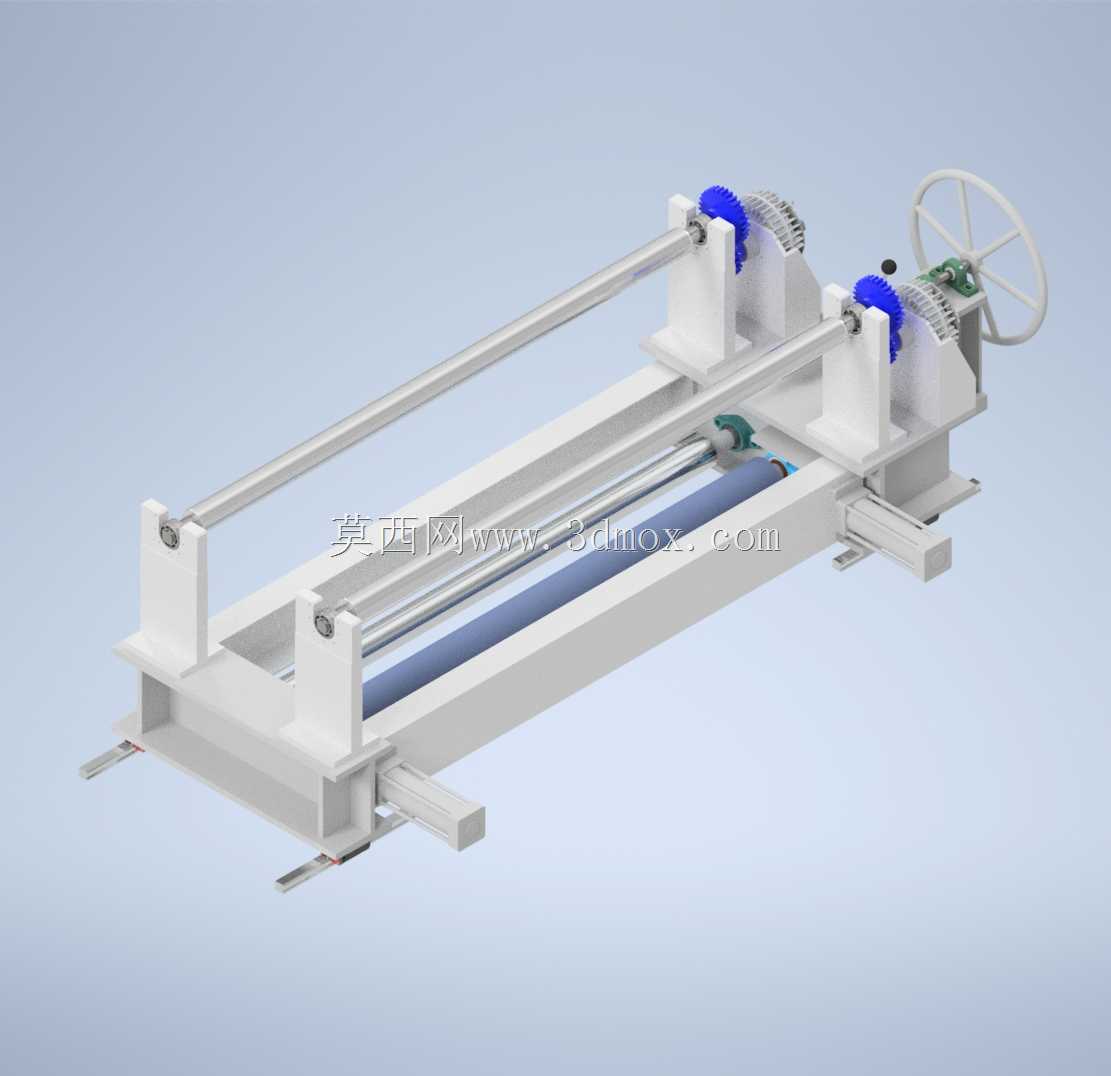

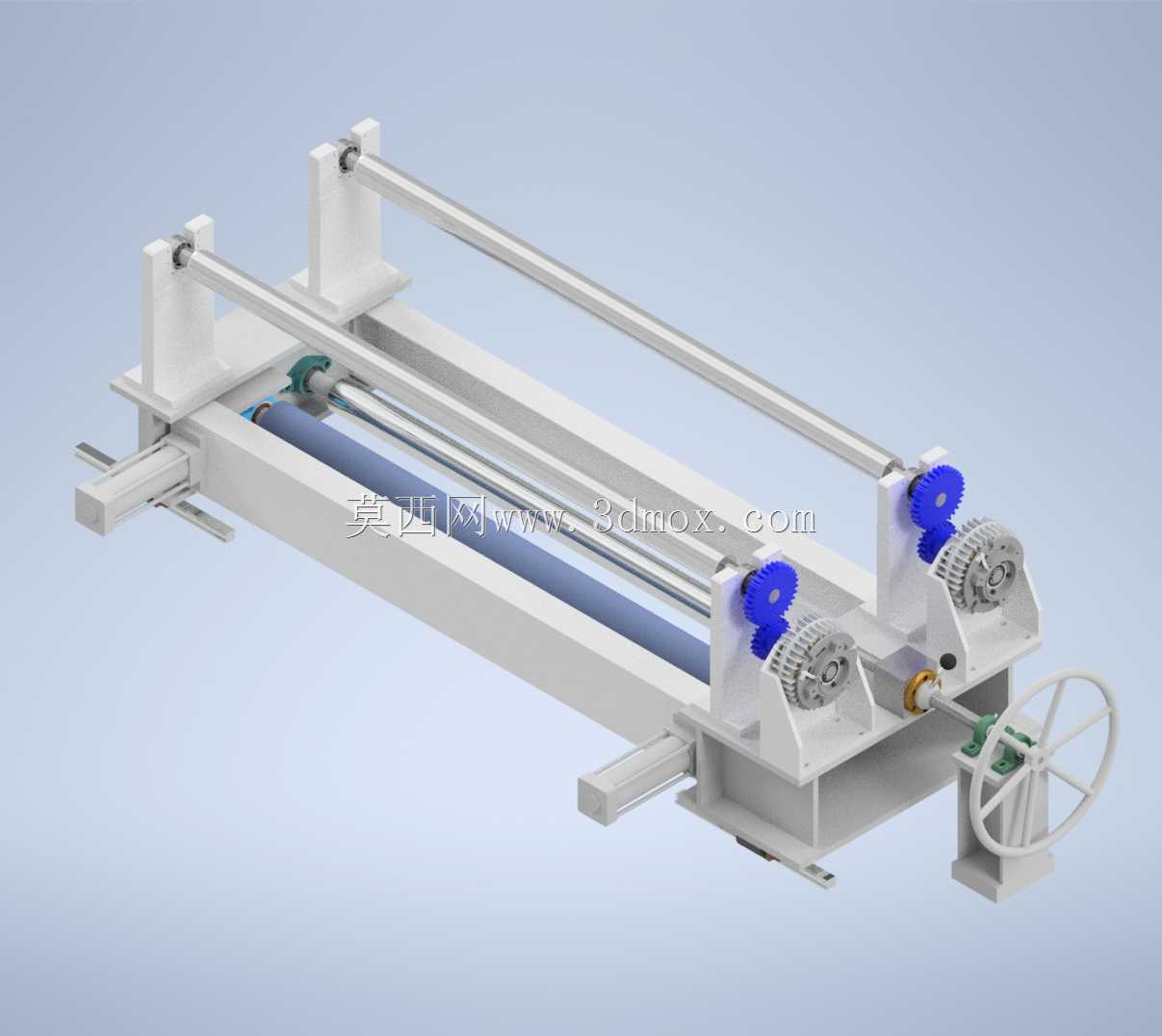

　　该层压设备主要面向柔性膜材与平面基材的贴合压合工序，常见于小型电子辅料加工、包装覆膜、薄板表面贴膜等生产场景，可完成膜材展平、压合排气、进给输送的连贯作业，适配厚度0.1mm至2mm的各类柔性膜材与金属、塑料薄板基材的贴合加工，相比大型自动化层压线，该结构无需配套气动或液压动力源，依靠手动手轮驱动即可完成压合间隙调节与辊组驱动，适合小批量定制加工、实验室打样、零散补单等生产场景使用。设备整体采用卧式长轴布局，主体框架由一体式焊接型材机架承载，两根平行布置的光滑导向光轴作为上辊组的滑动支撑，上压辊两端通过带直线轴承的滑座安装在导向光轴上，可沿光轴轴向滑动调整压合位置，同时滑座与机架之间设置齿轮啮合调节结构，

　　通过端部的手轮转动即可驱动两侧同步齿轮转动，带动上压辊实现上下方向的间隙微调，保证压合过程中辊面两端间隙一致，避免压合后膜材出现褶皱、气泡、压合力度不均的问题。下压辊为固定安装结构，辊面包覆柔性橡胶层，可在压合过程中提供适度的弹性缓冲，避免刚性压合对膜材表面造成划伤或压痕，同时增大辊面与膜材之间的摩擦力，保证膜材进给过程无打滑偏移。设备两侧的传动齿轮组采用直齿圆柱齿轮啮合传动，传动比设置为1:1，保证手轮输入的扭矩可平稳传递至辊组，手动操作时力度适中，无需过大操作力即可完成连续压合作业。机架底部设置四个向外延伸的安装支脚，支脚上预留螺栓安装孔，可直接固定在标准工作台面或生产线支架上，安装时需保证机架整体水平度偏差不超过0.

　　2mm/m，避免辊组倾斜导致膜材走偏。设备整体长度适配600mm幅宽的膜材加工需求，安装时需在设备进出料侧预留至少200mm的操作空间，方便膜材穿引与成品取放。设计过程中重点考虑了手动操作的易用性，手轮布置在设备出料端的侧方，操作位置符合人体工程学要求，操作人员站立在设备侧方即可同时完成膜材对位与手轮转动操作，无需频繁移位。辊组两端的轴承座采用剖分式结构，后期维护时可快速拆卸更换辊面或轴承，无需拆解整个机架结构，降低日常维护的工作量。导向光轴表面采用硬铬镀层处理，耐磨性能优异，长期使用不会出现锈蚀或磨损凹痕，保证上辊组滑动顺畅无卡滞。压合间隙的调节范围设置为0至5mm，可通过手轮转动的圈数精准控制，每转动一圈手轮，上压辊升降距离为1mm，操作人员可根据基材与膜材的总厚度快速调整到合适的压合间隙，无需额外加装测量工具即可完成间隙校准。
