板单元式交叉支撑框架结构设计

　　这类板单元式交叉支撑框架，多应用在通讯基站设备层架、工业检测平台辅助支撑、小型自动化设备机架补强场景中，核心作用是分散竖向载荷与侧向冲击力，避免单根梁体受弯过载出现形变。从结构设计逻辑来看，采用正交交叉的梁体排布，是为了在不额外增加整体重量的前提下，最大化提升框架的抗扭刚度与平面外稳定性，每根梁体的截面做了等厚圆角过渡处理，避免直角位置的应力集中，在长期受交变载荷的工况下，能有效降低焊缝或连接位置的疲劳开裂风险。

　　设计过程中首先要明确安装边界条件：框架的竖向梁预留了与底部基座、上部承载平台的连接孔位，横向梁的端面与竖向梁的贴合面做了平面度公差控制，保证装配时不需要额外修配就能实现面接触，避免点接触带来的局部压溃问题。梁体的壁厚选择结合了常用的型材规格参数，不需要开模定制，直接采用标准板材折弯或者挤压型材切割即可加工，能有效控制生产制造成本，缩短加工周期。

　　从实际使用场景出发，这类支撑框架不需要做额外的表面处理就能在常规室内工况下使用，如果应用在户外或者有腐蚀介质的环境，只需要在表面做镀锌或者喷塑处理就能满足防腐要求。框架的交叉节点位置没有采用额外的加强筋，是因为通过梁体本身的截面惯性矩已经能满足载荷要求，减少零件数量的同时也降低了装配工作量，每个连接节点的紧固件排布都做了等距设计，方便现场安装时快速定位，不需要反复核对孔位。

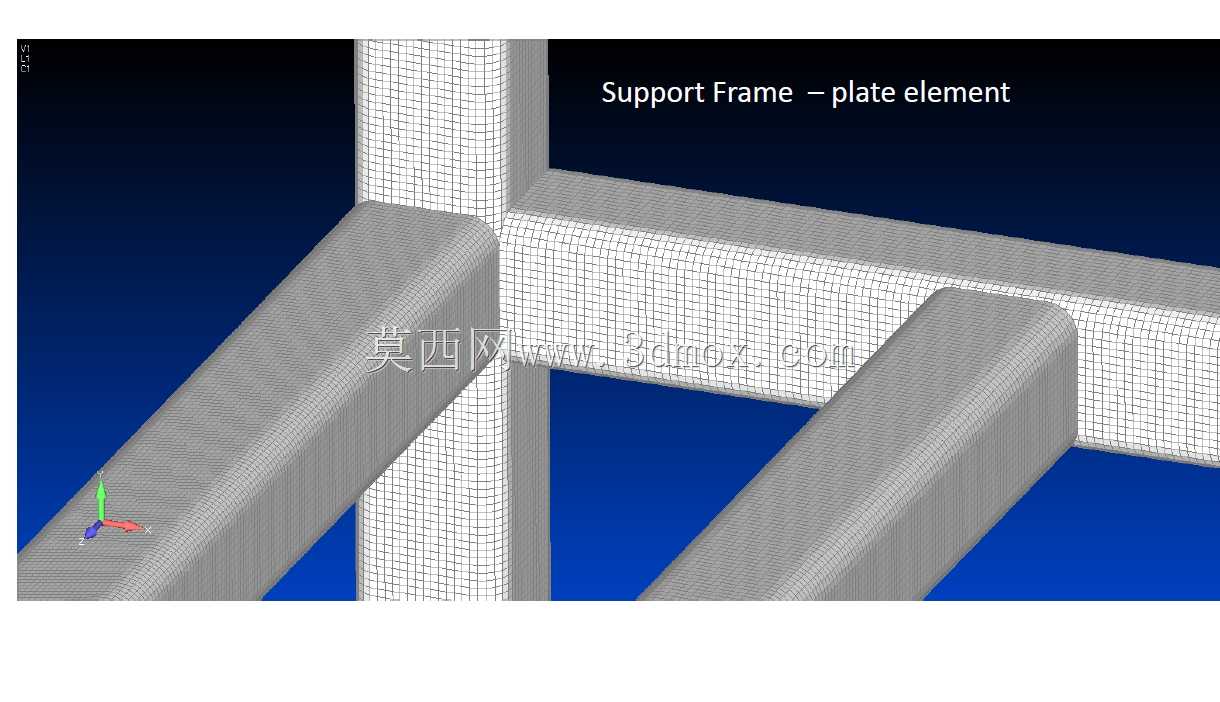

　　在建模过程中，板单元的网格划分逻辑完全贴合实际加工的板材厚度方向，每一个面的偏移量都对应实际板材的中性层位置，后续如果需要做有限元受力分析，可以直接导入模型划分网格，不需要再做几何清理。梁体的圆角半径统一取壁厚的1.5倍，这个参数是结合板材折弯的最小折弯半径设定的，避免折弯时出现外侧开裂、内侧起皱的问题，同时也能减少应力集中系数。框架的整体尺寸适配常用的通讯设备安装模数，横向梁的间距满足标准设备的安装孔距要求，不需要额外打孔就能直接固定设备，竖向梁的长度可以根据实际安装高度做等比例裁切，不需要改动整体结构逻辑，具备较强的通用性。
