民用航空器舷窗板件结构仿真模型

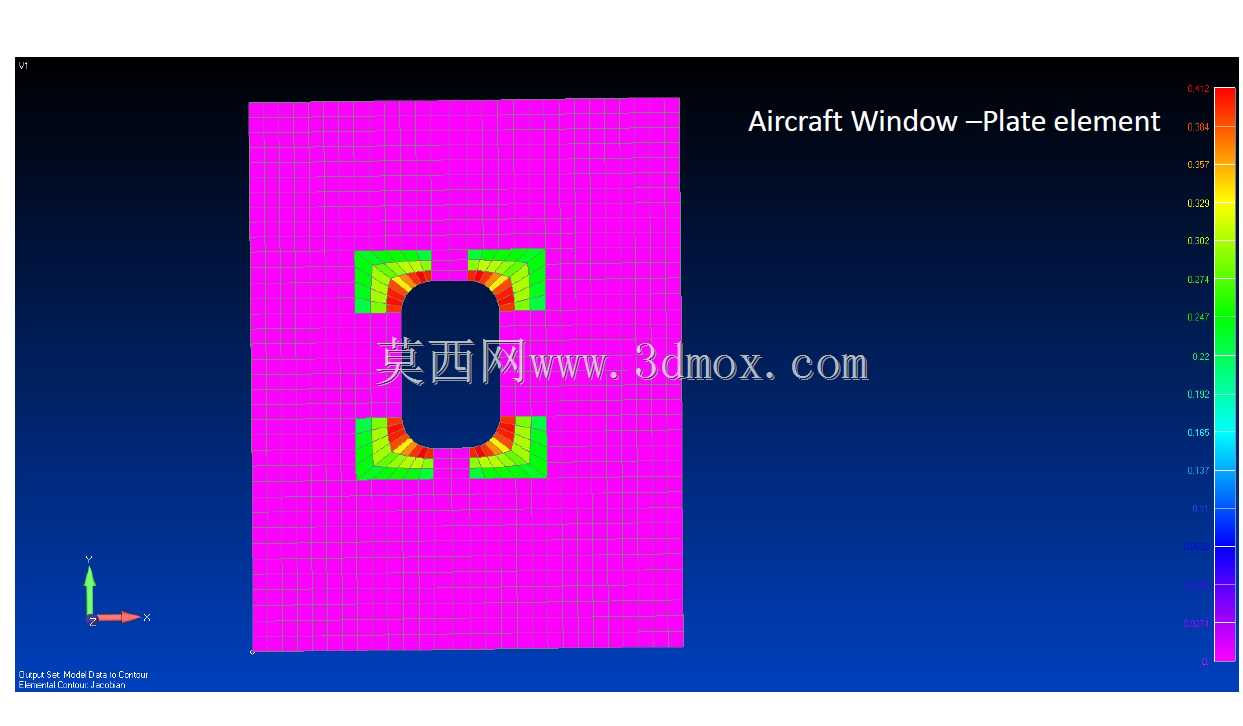

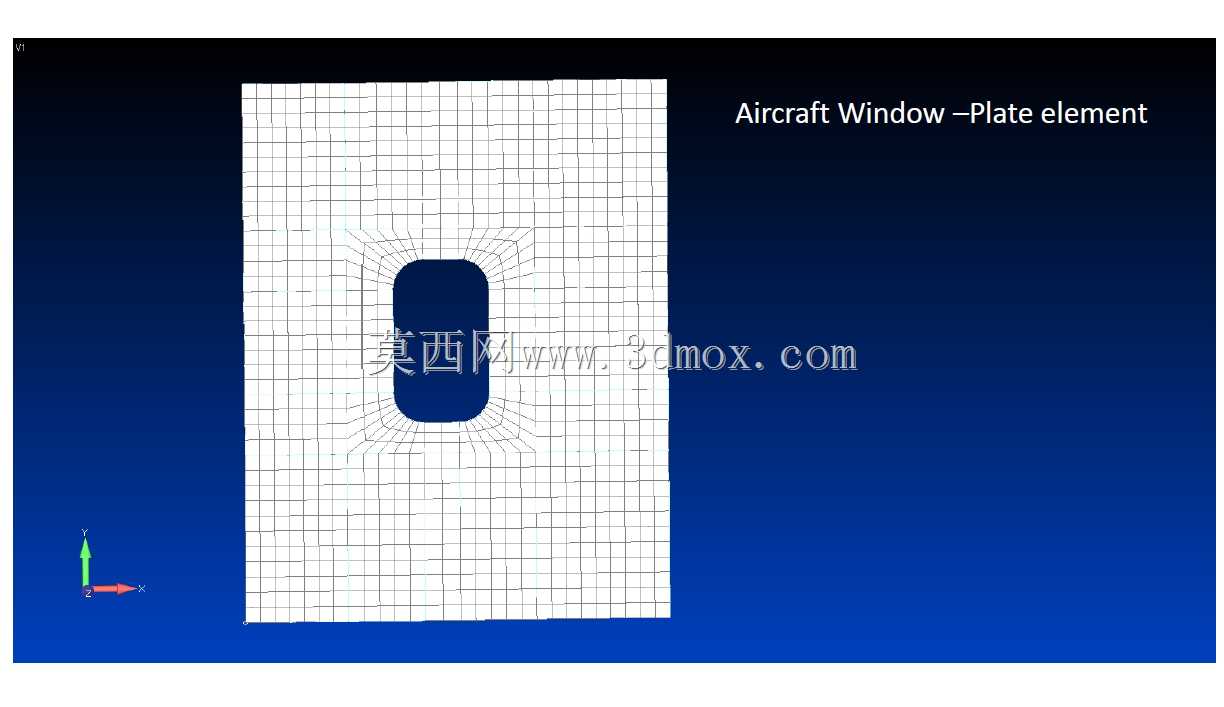

　　在民用客机机身结构设计环节，舷窗区域的板件设计一直是机身蒙皮结构优化的核心节点之一，该模型还原了舷窗安装位的板件受力分析状态，可直观呈现窗周区域的应力分布规律。从实际装机场景来看，舷窗板件属于机身增压舱的关键组成部分，巡航阶段舱内外存在显著压差，同时还要承受机身弯曲、扭转带来的交变载荷，窗角位置是公认的应力集中高发区，设计阶段需要通过板单元仿真反复迭代圆角参数、补强区域范围，避免疲劳裂纹的萌生。该模型采用板单元建模逻辑，还原了蒙皮板件的基础网格划分逻辑，对应力集中的四个窗角区域做了网格加密处理，可清晰看到不同区域的应力梯度变化，高应力区集中在窗角补强层位置，与实际工程中的应力测试结果趋势一致。从安装边界来看，该板件四周与机身长桁、

　　框肋结构通过铆接方式固定，建模时边界条件按照实际约束状态设置，限制了板件边缘的法向位移与沿框、桁方向的窜动，完全匹配真实装机的约束状态。设计过程中，窗体开孔的圆角半径是核心参数之一，圆角过小会导致应力集中系数陡增，直接降低结构的疲劳寿命，圆角过大则会挤占窗体有效透光面积，影响乘客视野，该模型的开孔形态是经过多轮迭代后的平衡方案，既将应力集中系数控制在材料许用范围内，也保证了符合适航要求的透光尺寸。板件的补强层铺设范围也在模型中有对应体现，四个窗角位置的铺层加厚区域与应力云图的高应力区完全重合，补强层的铺层角度、层数都经过仿真验证，可在不额外增加过多结构重量的前提下，提升窗周区域的结构强度与刚度，

　　避免增压循环下出现窗周变形过大导致的密封失效问题。对于结构设计从业者而言，这类板单元仿真模型可直接作为舷窗区域结构设计的参考模板，快速掌握窗周结构的应力分布规律，理解补强设计的底层逻辑，在实际项目中可根据具体机型的机身直径、增压载荷参数调整板厚、圆角、补强范围等参数，大幅缩短前期方案迭代的周期。
